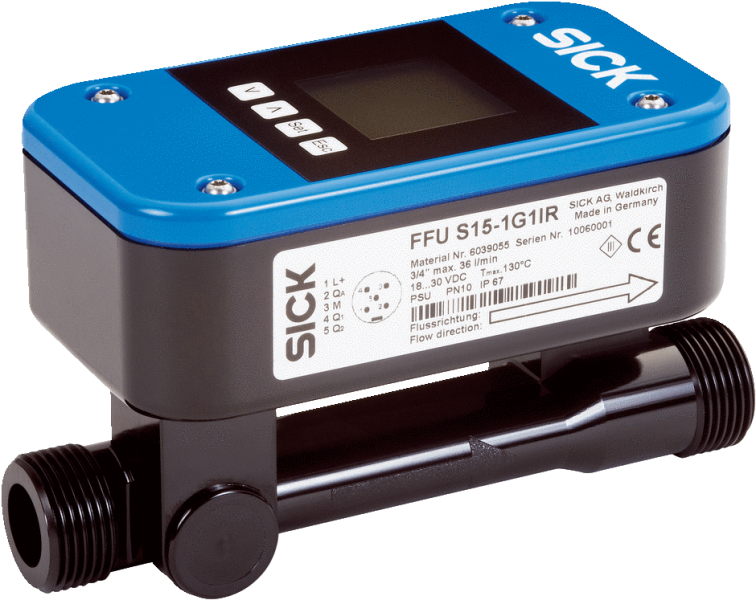

• Характеристики

  Среда	Жидкости
  Номинальный диаметр измерительной трубы	DN 25
  Рабочая температура	0 °C ... +80 °C
  Рабочее давление	Max. 10 bar

• Производительность

  Минимальный расход	≥ 5 l/min 1)
  Максимальный расход	≤ 240 l/min
  Подводящая линия	40 cm
  Отводящая линия	20 cm
  Электропроводимость	Без ограничений
  Точность измерительного элемента	1 % (от измеряемого значения ± 3 мм/с (с протоколом калибровки)) 2)
  Воспроизводимость	≤ 0,5 %
  Разрешение	0,03 l/min

  • 1) При постоянном потоке.
  • 2) Базовые условия: вода, дегазированная, полное заполнение измерительной трубы, отсутствие кавитации, температура среды 20 °C, температура окружающей среды 20–25 °C, соответствие подводящих и отводящих линий нормам, время прогрева электроники: 30 мин.

• Электрика

  Напряжение питания	18 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 180 mA 3)
  Время инициализации	≤ 5 s
  Класс защиты	III

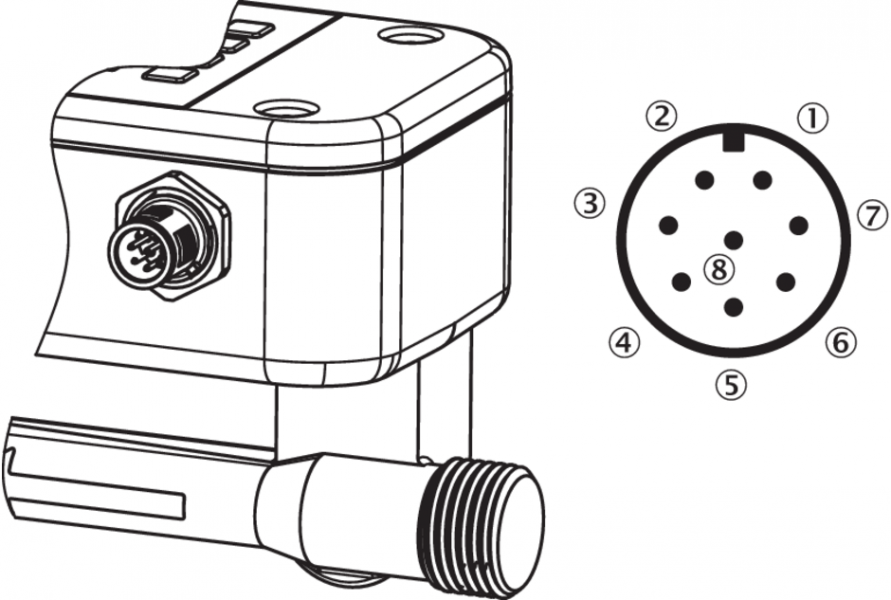

  Тип подключения	Круглый штекерный соединитель M12 x 1, 8-контактный
  Выходной сигнал	Аналоговый выход 4–20 мА, 0–20 мА для текущего потока и температуры, 2 импульсных выхода / выхода состояния транзисторный выход для подсчета количества материала, контроля защитной трубы, предельного значения расхода, 1 дискретный вход для дозирования, сброс счетчика расхода 1)
  Выходной ток	< 100 mA 4)
  Выходная нагрузка	< 500 Ом
  Нижний уровень сигнала	3,8 mA ... 4 mA
  Верхний уровень сигнала	20 mA ... 20,5 mA
  Импульсный выход / Частотный выход	0–10 кГц
  Продолжительность импульса	≤ 1 s
  Сигнальное напряжение HIGH	Uv - 2 В
  Сигнальное напряжение LOW	≤ 2 В
  Индуктивная нагрузка	1 H
  Емкостная нагрузка	100 nF
  Оценка	Без фильтрации — 100 мс, со слабой фильтрацией — 300 мс, со средней фильтрацией — 1 с, с сильной фильтрацией — 4,2 с 5)

  • 1) Все соединения защищены от обратной полярности. Все выходы защищены от перенапряжения и короткого замыкания.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) В зависимости от выходного каскада доступно 100 мА при PNP и NPN.
  • 5) Аналоговый выход и индикация.

• Механика

  Технические подключения	Зажим (DIN 11864-3)
  Материалы, соприкасающиеся со средой	PPSU
  Материал корпуса	PPSU
  Тип защиты	IP67
  Вес	460 g

• Данные окружающей среды

  Диапазон температур при работе	0 °C ... +60 °C
  Диапазон температур при хранении	–20 °C ... +70 °C

• Классификации

  ECl@ss 5.0	27371815
  ECl@ss 5.1.4	27371815
  ECl@ss 6.0	27371815
  ECl@ss 6.2	27371815
  ECl@ss 7.0	27371815
  ECl@ss 8.0	27371815
  ECl@ss 8.1	27371815
  ECl@ss 9.0	27371815
  ETIM 5.0	EC002580
  ETIM 6.0	EC002580
  UNSPSC 16.0901	41112501

Показать всё Скрыть всё

Технические чертежи

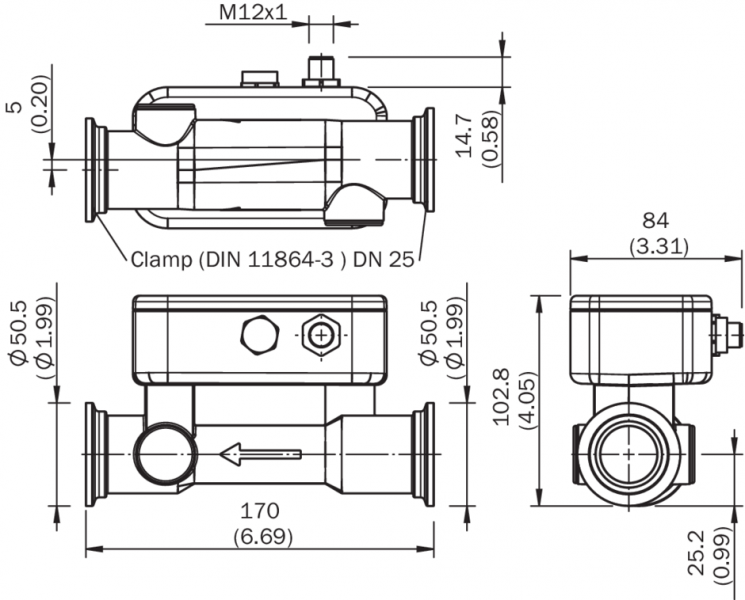

Габаритный чертеж DN 25, зажим (DIN 11864-3) Тип подключения Вид: Галерея Список Показать всё Скрыть всё
