Показать всё Скрыть всё
- Характеристики
| Версия | Открыто |
| Технология | Передатчик/приемник |
| Минимальный размер детектируемого объекта (MDO) | 2 mm, динамический: 2 мм 1) 6 mm, статический: 6 мм |
| Расстояние между лучами | 2 mm |
| Высота контроля | 120 mm |
| Функция выходного сигнала | «СВЕТЛО/ТЕМНО» устанавливается поворотным переключателем |
- Производительность
| Область контроля (ширина x высота) | 120 mm x 200 mm 1) |
| Оценка | < 0,1 ms |
- Интерфейсы
| Переключающий выход | 1 x PNP, 1 x NPN 1) |
| Тип подключения | Разъем M12, 4-конт. |
- Механика/электроника
| Длина волны | 880 nm |
| Напряжение питания UV | Пост. ток 18 V ... 30 V 1) |
| Остаточная пульсация | < 10 % |
| Выходной ток Iмакс. | ≤ 100 mA |
| Задержка выключения | 0 s ... 5 s 2) |
| Время инициализации | 0,3 s |
| Размеры (Ш x В x Г) | 182 mm x 230 mm x 25 mm |
| Материал корпуса | Алюминий, окрашенный |
| Индикация | LED |
| Тип защиты | IP65 |
| Схемы защиты | Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех |
| Вес | 1,12 kg |
| Частота импульсов | 5.000 Hz |
- Данные окружающей среды
| Класс защиты | III |
| ЭМС | EN 60947-5-2 |
| Диапазон температур при работе | 0 °C +60 °C 1) |
| Диапазон температур при хранении | –20 °C +80 °C |
| Нечувствительность ко внешним источникам света | Солнечный свет: 10.000 lx |
| Виброустойчивость | EN 60068-2-6 |
| Устойчивость к сотрясениям | EN 60068-2-27 |
- Классификации
| ECl@ss 5.0 | 27270910 |
| ECl@ss 5.1.4 | 27270910 |
| ECl@ss 6.0 | 27270910 |
| ECl@ss 6.2 | 27270910 |
| ECl@ss 7.0 | 27270910 |
| ECl@ss 8.0 | 27270910 |
| ECl@ss 8.1 | 27270910 |
| ECl@ss 9.0 | 27270910 |
| ETIM 5.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

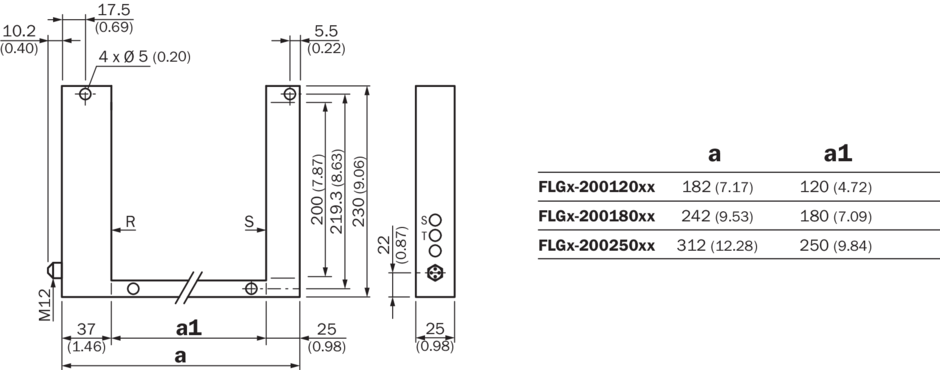

Габаритный чертеж FLGx-200xxx2x

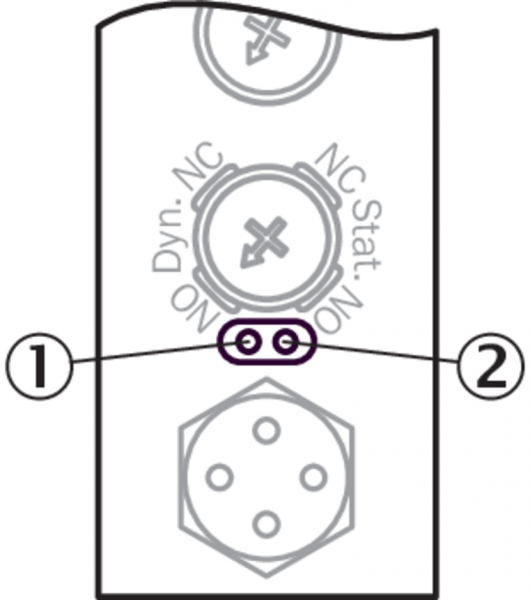

Светодиодный индикатор

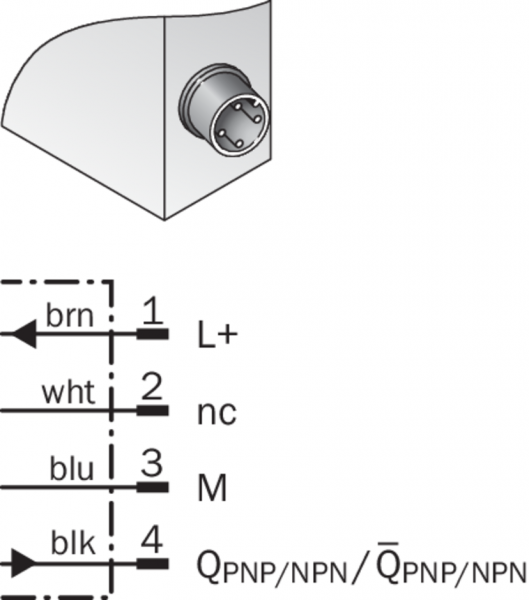

тип и схема подключения

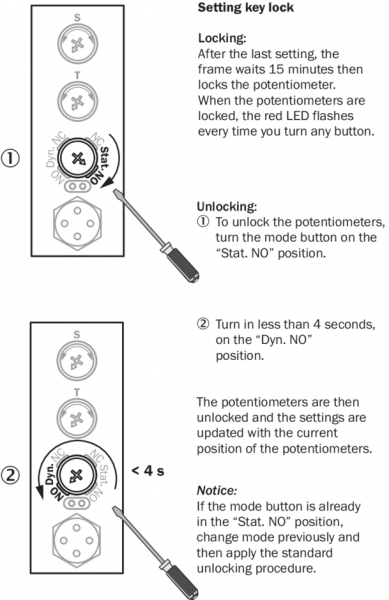

настройка блокировки клавиш

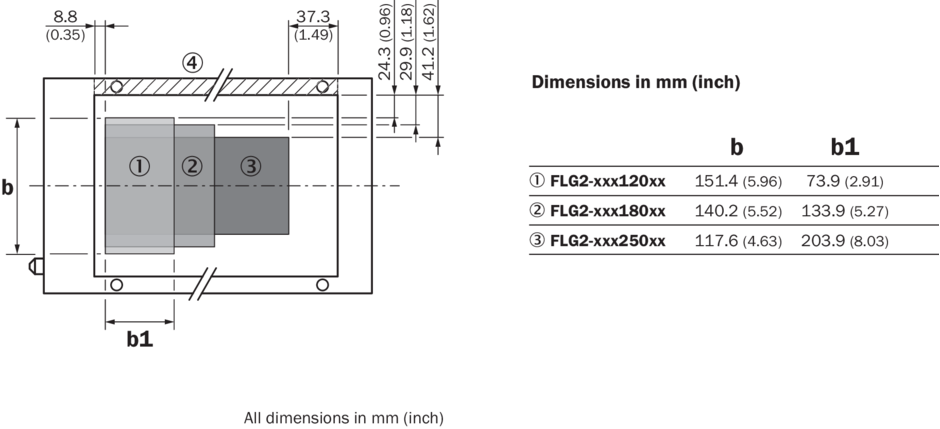

ограниченная зона контроля
