• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	0,76 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

• Функции

  Функции диагностики и контроля Перекрестное замыкание Контроль на устройстве переключения выходного сигнала OSSD Короткое замыкание Контроль на устройстве переключения выходного сигнала OSSD Ошибка расхождения Контроль через узел Flexi Loop Ошибка последовательности Контроль через узел Flexi Loop

• Интерфейсы

  Применение подключений Подключение контроллера безопасности Для датчика безопасности с двухканальными выходами OSSD, Со стандартным входом, Со стандартным выходом Вход Flexi Loop Для соединения с предшествующим узлом Flexi Loop или для подключения линии Flexi Loop к контроллеру безопасности Flexi Soft. Выход Flexi Loop Для соединения с последующим модулем Flexi Loop или для завершения линии Flexi Loop терминатором Flexi Loop
  Тип подключения Подключение контроллера безопасности Розетка M12, 8-конт. Вход Flexi Loop Разъем M12, 5-конт. Выход Flexi Loop Розетка M12, 5-конт.
  Количество небезопасных входов	1
  Количество небезопасных выходов	1
  Выход источника напряжения для внешних устройств	✔

• Электрические данные - Эксплуатационные параметры

  Класс защиты	III (EN 61140)
  Тип напряжения питания	PELV или SELV
  Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
  Потребление тока	45 mA

• Электрические данные - Входы OSSD

  Входное напряжение HIGH 13 V DC ... 30 V DC LOW –5 V DC ... 5 V DC

  Входной ток HIGH 3,5 mA ... 6,2 mA LOW –2,5 mA ... 2,5 mA

• Электрические данные - Небезопасные входы

  Напряжение переключения HIGH 13 V DC ... 30 V DC LOW 0 V DC ... 5 V DC
  Входной ток	≤ 6,2 mA

• Электрические данные - Небезопасные выходы

  Тип выхода	Драйвер стороны высокого напряжения, с защитой от коротких замыканий
  Выходной ток	≤ 500 mA

• Электрические данные - Выход источника напряжения для внешних устройств

  Напряжение питания	24 V DC (16,8 V DC ... 30 V DC)
  Выходной ток	≤ 2 A

• Механические данные

  Размеры (Ш x В x Г)	68,15 mm x 48 mm x 18 mm
  Вес	28 g (± 5 %)

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529) IP67 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

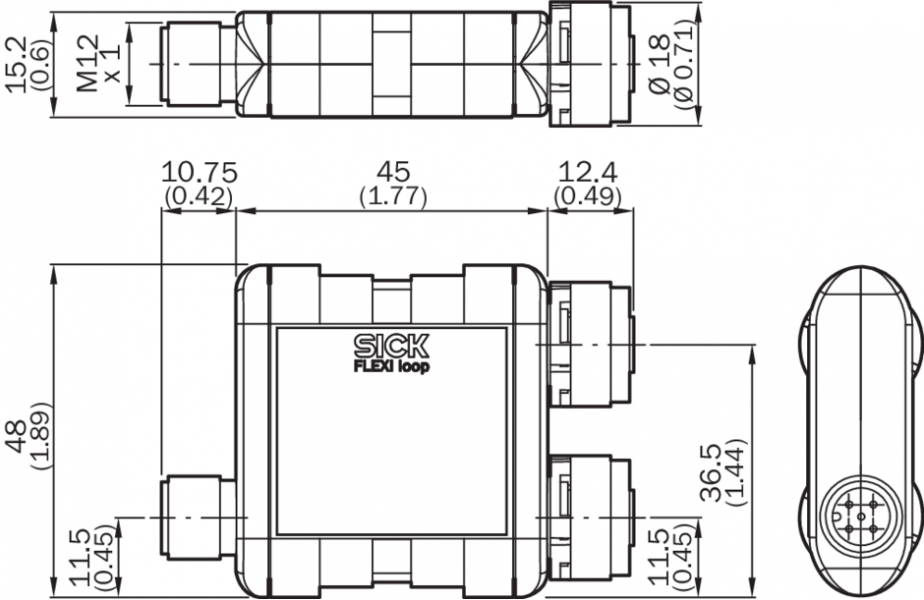

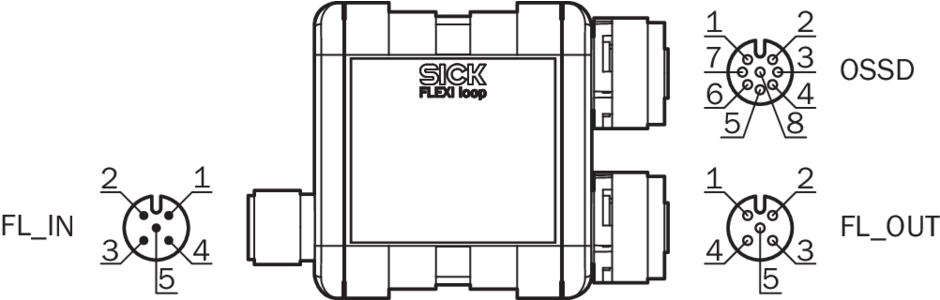

Габаритный чертеж OSSD, EMSS Схема контактов Вид: Галерея Список Показать всё Скрыть всё
