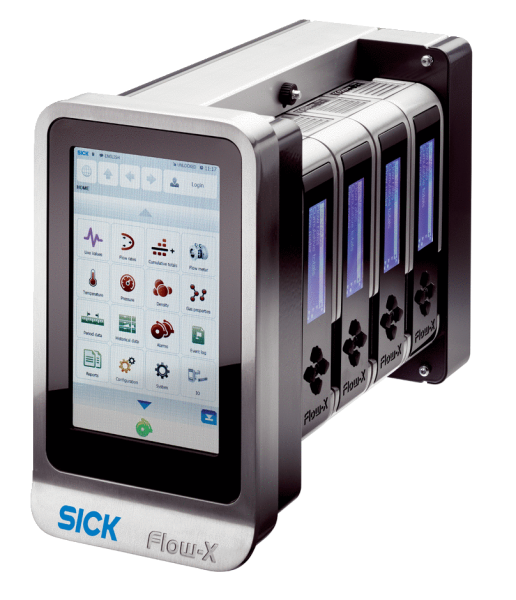

Вычислитель расхода Flow-X обеспечивает пересчет количества газа, протоколирование событий и параметров, а также составление отчетов с применением самой современной техники. Идентичные модули комбинируются в различных корпусах: в качестве многопоточной версии Flow-X/P для 1–4 измерительных участков с локальным сенсорным дисплеем или в виде Flow-X/S для менее габаритных систем с одним измерительным участком. Каждый модуль сочетает в себе высокоточную измерительную технику, быструю цифровую обработку сигналов, очень высокую производительность вычислений, многостороннюю передачу данных и большую емкость запоминающего устройства и представляет собой полностью оснащенный вычислитель расхода. Вычислитель Flow-X отвечает самым строгим требованиям, предъявляемым к оборудованию, и является идеальным партнерским устройством для измерения параметров газа с обязательной калибровкой с помощью ультразвукового газового счетчика FLOWSIC600.

Краткий обзор

• Сертифицированная по MID конфигурация для газовых измерительных трактов FLOWSIC600
• Высокопроизводительные модули для применения с самыми высокими требованиями
• Каждый модуль оснащен CPU, запоминающим устройством и едиными входами и выходами
• Удобный 7-дюймовый графический дисплей с сенсорным управлением
• Интуитивно понятный интерфейс на графическом дисплее и веб-браузере
• Безопасный удаленный доступ через Ethernet
• Стационарный компьютер для нескольких измерительных участков

Ваши преимущества

• Снижение затрат на проектирование и монтаж благодаря стандартной конфигурации
• Очень точный пересчет расхода благодаря большому количеству расчетных операций в секунду
• Высокая надежность благодаря наличию двух независимых модулей с собственным вычислением расхода и сохранением измеренных значений, состояния счетчика и событий
• Простое дополнение оборудования модулями с едиными входами и выходами, которые полностью настраиваются с помощью программного обеспечения
• Простота управления благодаря интуитивно понятному интерфейсу с идентичными меню и индикацией на устройстве и в диспетчерской
• Снижение расходов на сервис и техническое обслуживание благодаря защищенному от манипуляций дистанционному техническому обслуживанию
• Экономичная и гибкая системная интеграция нескольких измерительных участков

Показать всё Скрыть всё

• Система

  Температура окружающей среды +5 °C ... +55 °C
  Температура хранения	–20 °C ... +70 °C
  Влажность окружающей среды	≤ 90 %Относительная влажность, без образования конденсата
  Соответствие	MID API 21.1 EN 12405
  Аналоговые выходы	4 Выходы:0/4 ... 20 mA1 V ... 5 VРазрешение 14 бит, 0,075 % конечного значения диапазона измерений.
  Аналоговые входы	6 Вводы, программируются как:0/4 ... 20 mA0 ... 5 VВводы с токовой петлей для HART-трансмиттеров на 4 аналоговых вводах. Вводы трансмиттеров с высокой точностью: ошибка < 0,008 % конечного значения, разрешение 24 бит
  Цифровые входы и выходы	16 Разъемы с открытым коллектором:Настраиваются программным обеспечением как вводы или выходы состоянияНастраиваются программным обеспечением как вводы или выходы состояния
  Прочие входы	2 ввода PRT(RTD) для датчиков температуры PT100: –220 °C ... +220 °CРазрешение 0,02 °Cмаксимальная ошибка0 ... +50 °C: +0,05 °C-220 ... +220 °C: +0,5 °C
  Ethernet ✔ Тип интеграции в шину 2x
  Modbus ✔ Тип интеграции в шину ASCII RS-485 (2x) RTU RS-485 (2x)
  HART ✔ Примечание Вход Тип интеграции в шину 6x
  Метод расчета	PTZ
  Сжимаемость	SGERG AGA NX-19 AGA 8 Gross methods AGA 8 (detailed)
  Поддерживаемые газовые хроматографы	Поддерживает все распространенные типы газовых хроматографов (например, ABB, Daniel, Elster, Siemens)
  Компоненты платы CPU	400 МГц процессор i.MX с math-сопроцессором и FPGA RAM 50 мБ Флэш-накопитель 32 мБ Часы реального времени с внутренним литиевым элементом питания, точность выше 1 с/день
  Размеры (Ш x В x Г)	См. габаритные чертежи
  Вес	Flow-X/P1: ≤ 4,4 kg Flow-X/P2: ≤ 5,2 kg Flow-X/P3: ≤ 6 kg Flow-X/P4: ≤ 6,8 kg Flow-X/S: ≤ 2,4 kg
  Электрическое подключение Напряжение 24 Потребление тока ≤ 0,3 AНоминально, на один модуль ≤ 0,8 AМаксимально, на один модуль

Показать всё Скрыть всё

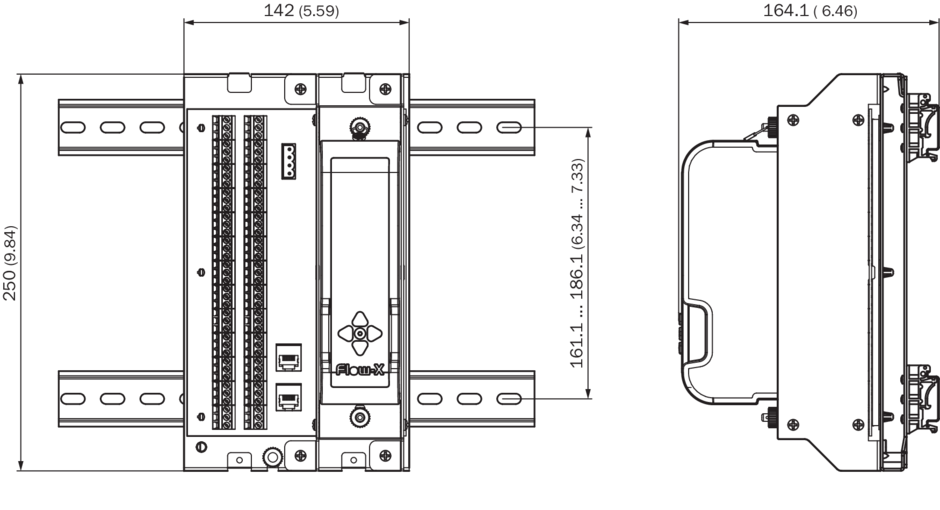

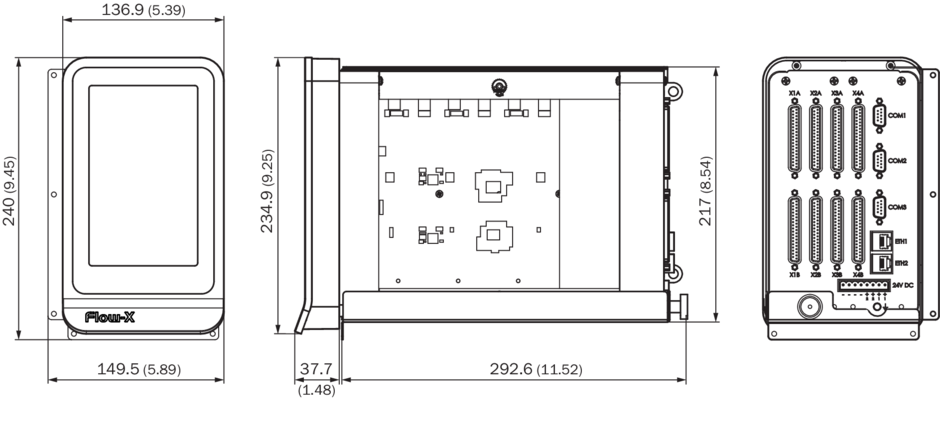

Технические чертежи

Flow-X/P Flow-X/S Вид: Галерея Список Показать всё Скрыть всё
