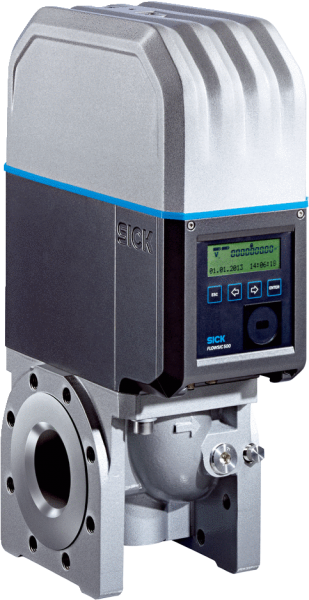

Самая современная технология для максимальной точности измерения: новый компактный ультразвуковой газовый счетчик FLOWSIC500 производства SICK обеспечивает высокоточный расчет в газораспределительных системах. Благодаря отсутствию механических движущихся частей FLOWSIC500 работает надежно, без помех, требует минимального технического обслуживания и существенно снижает эксплуатационные расходы. Он защищен от перегрузок, выполняет надежные измерения и контролируется интеллектуальной системой диагностики. Упрощенная повторная калибровка возможна за счет простой замены картриджа. FLOWSIC500 можно легко интегрировать в существующие измерительные станции. Прибор FLOWSIC500 работает либо в энергонезависимом режиме, либо от сети в безотказном режиме благодаря резервному питанию от батарей. Он отвечает требованиям всех основных стандартов и директив. При применении в станциях передачи или измерительных станциях FLOWSIC500 обеспечивает надежное газоснабжение без перебоев и заторов.

Краткий обзор

• Самая современная технология: ультразвук
• Диагностика и постоянный функциональный контроль
• Прочность и надежность благодаря отсутствию движущихся деталей
• Сменный картридж
• Не требуется прямой подводящей/отводящей линии
• Защита от перегрузок
• Встроенный корректор расхода/регистратор данных (опция)
• Питание от батарей или искробезопасное питание от сети

Ваши преимущества

• Максимальная точность измерений и безопасность непрерывного газоснабжения
• Снижение расходов на установку благодаря встроенному корректору расхода
• Простота установки, совместимость с традиционными техническими средствами (турбинный и роторно-поршневой счетчик)
• Минимальные эксплуатационные расходы благодаря невысокой потребности в техническом обслуживании
• Упрощенная повторная калибровка возможна за счет простой замены картриджа
• Надежность при динамической перемене направления нагрузки
• Автономная работа

Показать всё Скрыть всё

• Система

  Измеряемые величины	Объем (р. у.), Объемный расход (р. у.), Скорость газа, Объемный расход (р. у.) (со встроен. поточным компьютером)
  Принцип измерения	Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа)
  Измеряемая среда	Природный газ (сухой, одоризованный)
  Диапазоны измерения Объемный расход (р. у.), DN 50 1 ... 160 m³/h Объемный расход (р. у.), DN 80 2,5 ... 400 m³/h Объемный расход (р. у.), DN 100 4 ... 650 m³/h Объемный расход (р. у.), DN 150 4 ... 1.000 m³/h
  Воспроизводимость	≤ 0,1 %
  Точность Класс точности 1, типичные допуски
  Точность Qmin до 0,1 Qmax ≤ ± 1 % 0,1 Qmax до Qmax ≤ ± 0,5 %Класс точности 1, максимальные допуски Qmin до 0,1 Qmax ≤ ± 2 % 0,1 Qmax до Qmax ≤ ± 1 % После калибровки расхода под высоким давлением: ±0,2 % при испытательном давлении, в остальных случаях ±0,5 %
  Диагностические функции	Постоянный контроль измеренных значений
  Температура газа –25 °C ... +60 °C Опция –40 °C ... +70 °C
  Рабочее давление	PN16 (EN 1092-1): 0 bar (g) ... 16 bar (g) Класс 150 (ASME B16.5): 0 bar (g) ... 20 bar (g)
  Температура окружающей среды –25 °C ... +60 °C Опция –40 °C ... +70 °C
  Температура хранения	–40 °C ... +80 °C
  Соответствие	MID: 2014/32/ЕС OIML R 137-1&2:2012 EN 12405: 2010 (при встроенном поточном компьютере)
  Допуск по взрывобезопасности IECEx Ex ia [ia] IIC T4 Gb, Ex op is IIC T4 Gb ATEX II 2G Ex ia [ia] IIC T4 Gb, II 2G Ex op is IIC T4 Gb NEC/CEC (US/CA) CSA: I.S. for Class 1 Division 1 Groups C and D T4, Ex/AEx ia IIB T4 Ga
  Класс защиты IP66
  Цифровые выходы	Конфигурация
  Modbus ✔ Тип интеграции в шину RTU RS-485
  Оптический интерфейс ✔
  Размеры (Ш x В x Г)	См. габаритные чертежи
  Материал, соприкасающийся со средой	Алюминий AC-42100-S-T6
  Монтаж	Монтаж в горизонтальном или вертикальном положении с прямой подводящей/отводящей линией 0 D
  Электрическое подключение Напряжение Искробезопасное питание: 4,5 ... 16 V DC В том числе батарея резервного питания на 3 месяца
  Опции	Автономное исполнение счетчика (срок службы батарей более 5 лет)

• Корректор расхода

  Точность Класс точности 0,5 Максимальные допуски числа состояния C
  Точность ≤ ± 0,5 %В базовых условиях
  Метод расчета	PTZ или TZ
  Сжимаемость	SGERG88 AGA 8 Gross method 1 AGA 8 Gross method 2 AGA NX-19 AGA NX-19 mod. GERG91 Фиксированное значение
  Архивы данных	Архив расчетов (6 000 записей) Дневной архив (600 записей) Месячный архив (25 записей)
  Журналы	Журнал регистрации событий (1 000 записей) Журнал регистрации параметров (250 записей) Журнал регистрации поверок (100 записей)

• Датчик давления

  Диапазоны измерения Абсолютное давление 0,8 ... 5,2 bar (a) / 2 ... 10 bar (a) / 4 ... 20 bar (a) Относительное давление 0 ... 4 bar (g) / 0 ... 10 bar (g) / 0 ... 20 bar (g)

• Датчик температуры

  Диапазоны измерения Температура –25 ... +60 °C / –40 ... +70 °C

Показать всё Скрыть всё

Технические чертежи

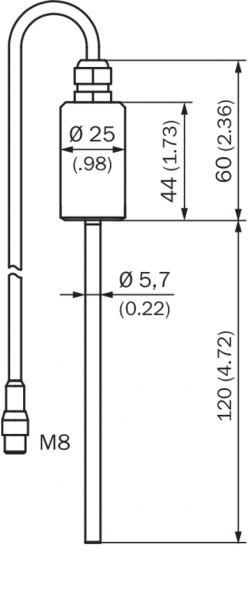

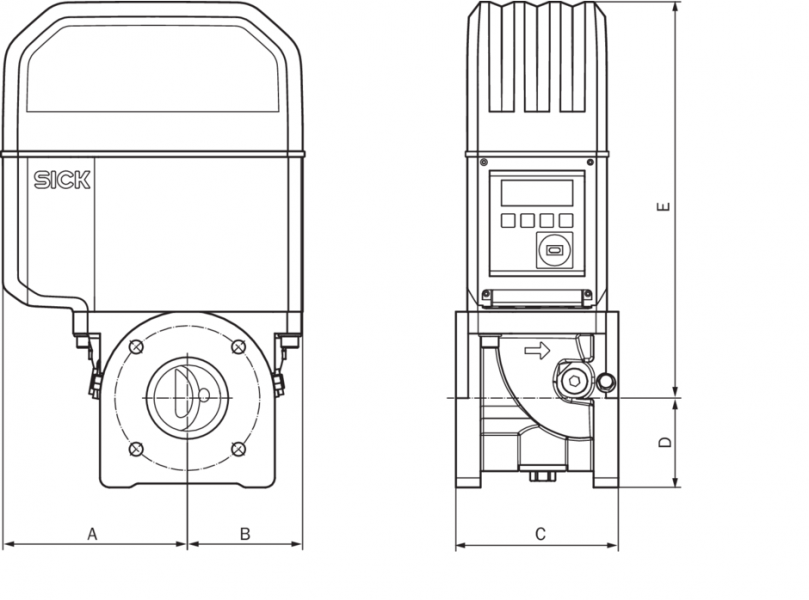

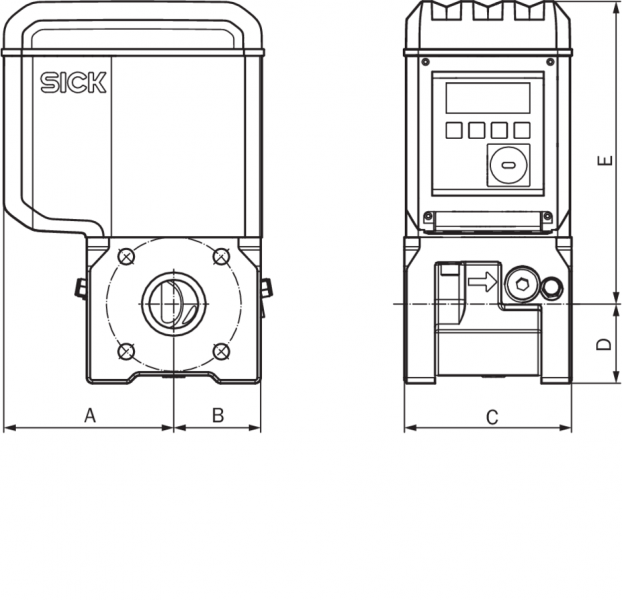

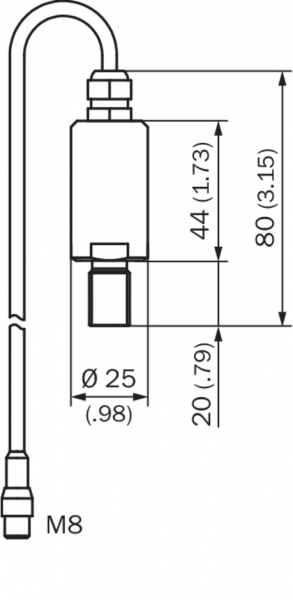

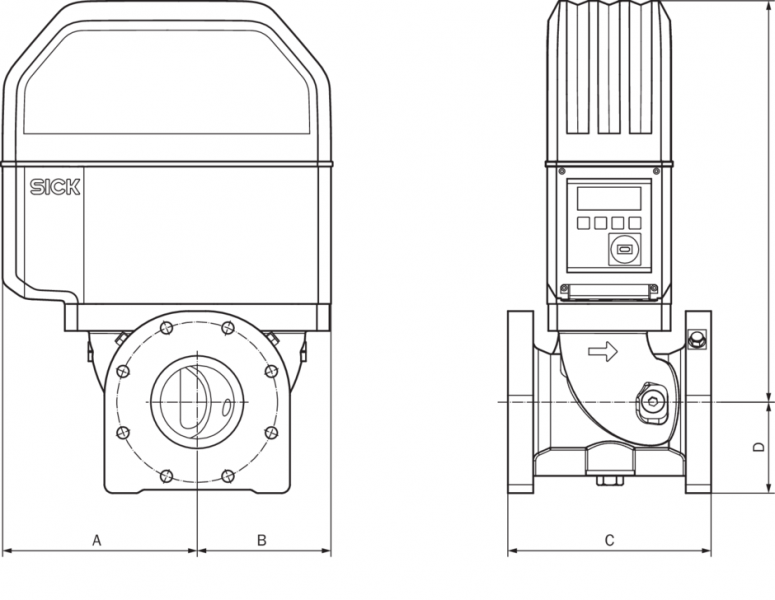

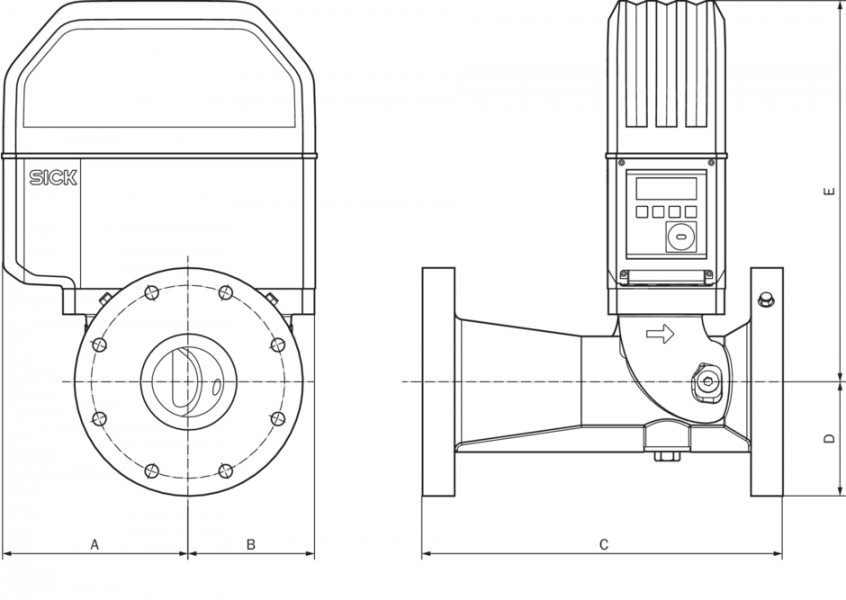

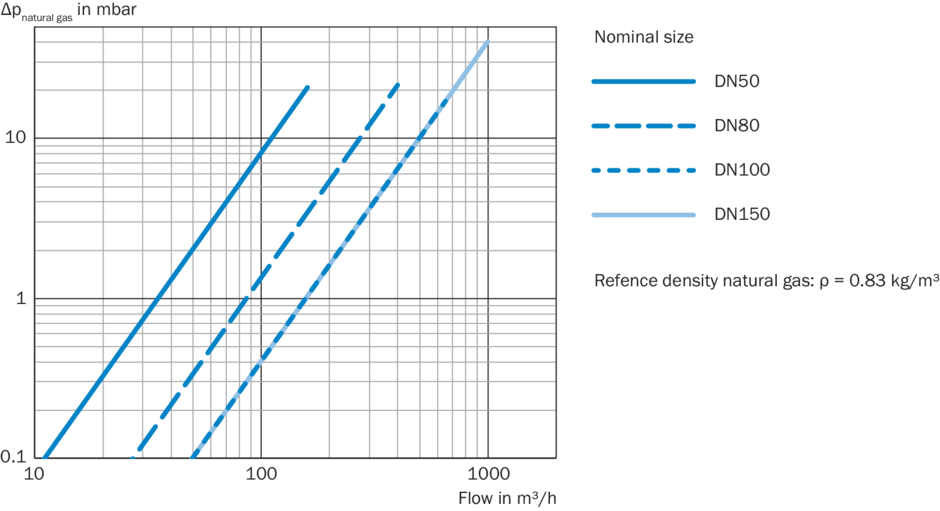

FLOWSIC500, номинальный диаметр DN100 FLOWSIC500, номинальный диаметр DN150 FLOWSIC500, номинальный диаметр DN50 FLOWSIC500, номинальный диаметр DN80 Датчик давления Датчик температуры потеря давления (типичная) Вид: Галерея Список Показать всё Скрыть всё
