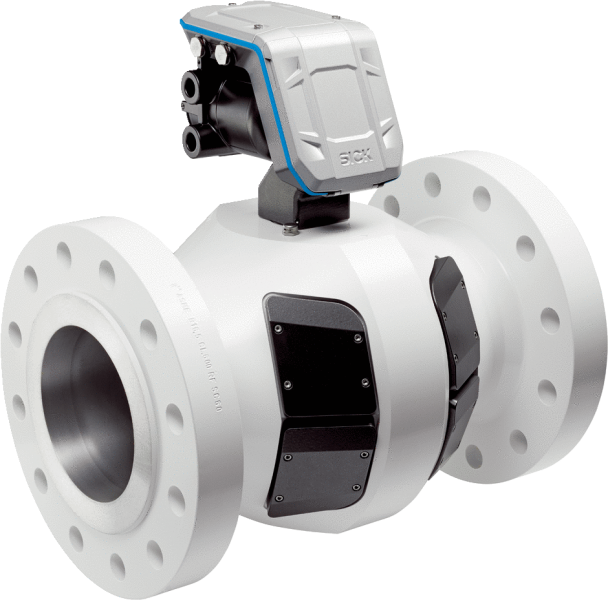

| Измеряемые величины | Объемный расход (р. у.), Объем (р. у.), Скорость газа, Скорость звука, Опциональная коррекция объема с помощью встроенного EVC |
| Количество измерительных лучей | 4, 4+1 (2plex), 4+4 (Quatro), 8 (Forte) |
| Принцип измерения | Ультразвуковой (измерение разности времен прохождения ультразвуковых импульсов по потоку и против потока газа) |
| Измеряемая среда | Природный газ, Воздух, Природный газ с содержанием CO2, N2, H2S, O2 |
| Диапазоны измерения | | Qmin от ... до | 5 ... 750 m³/h | | Qmax от ... до | 1.000 ... 120.000 m³/h | | Диапазон измерения в зависимости от номинального диаметра трубы |
|
| Повторяемость | ± 0,05 % измеренного значения |
| Точность | | Границы погрешности Qt ... Qmax | | Исполнение с 4 и 8 измерительными лучами | ≤ ± 0,5 %Калибровка в сухом состоянии | | Исполнение с 4 и 8 измерительными лучами | ≤ ± 0,2 %После калибровки расхода и юстировки с постоянным коэффициентом | | Исполнение с 4 и 8 измерительными лучами | ≤ ± 0,1 %После калибровки расхода и юстировки с полиномом или поштучной коррекцией |
|

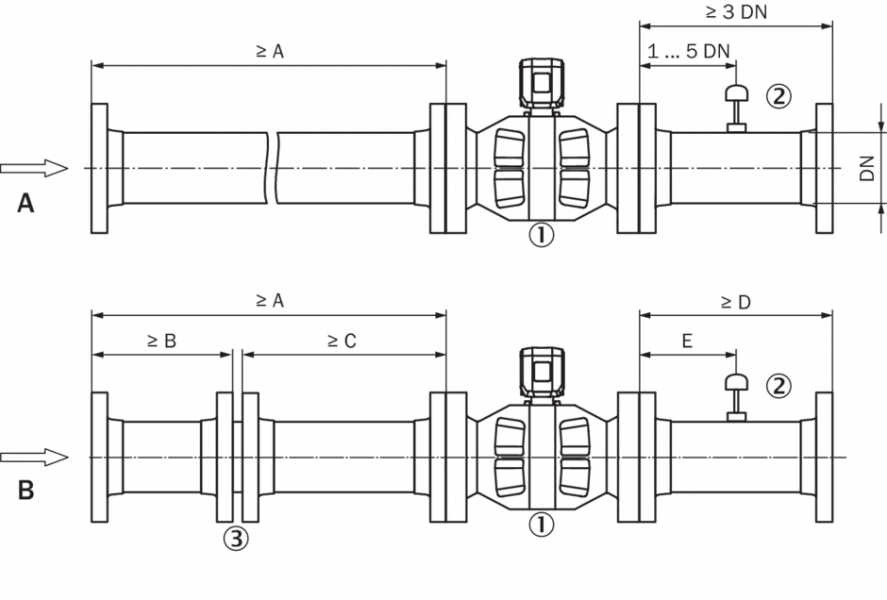

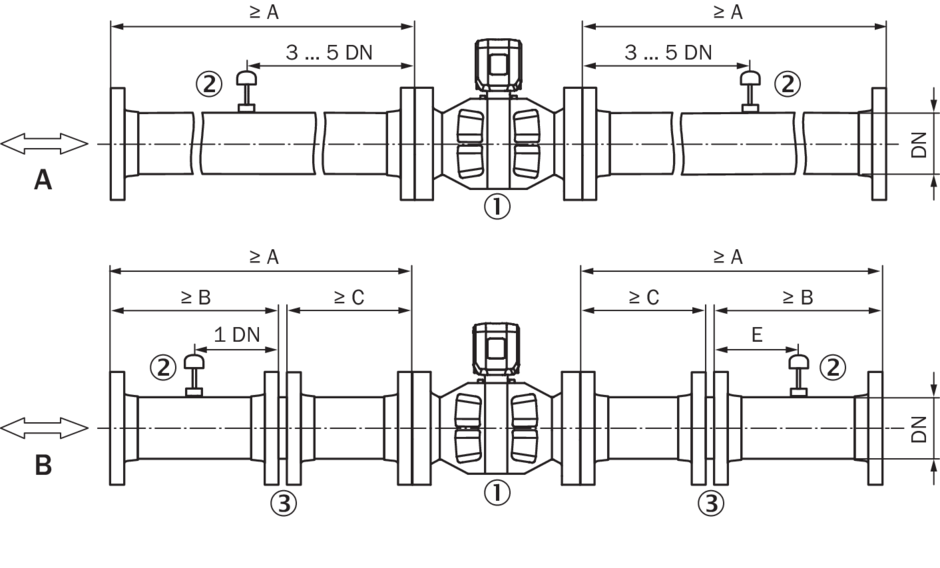

| Мин. требования к кабелю | | 4-лучевое исполнение | Согласно OIML класс 1.0: с прямой подводящей линией ≥ 10D или ≥ 5D с выпрямителемСогласно OIML класс 0.5: с прямой подводящей линией ≥ 10D и с выпрямителем | | Исполнение с 8 измерительными лучами | Согласно OIML класс 1.0: с прямой подводящей линией ≥ 2DСогласно OIML класс 0.5: с прямой подводящей линией ≥ 5D | | Подробности см. в руководстве по эксплуатации |
|
| Диагностические функции | i-diagnostics™: встроенная функция диагностики устройства и интеллектуальная расширенная диагностика устройства и приложения с помощью программного обеспечения FLOWgate™ |
| Температура газа | | –40 °C ... +180 °C | | По запросу | –194 °C ... +280 °C |
|
| Рабочее давление | 0 bar (g) ... 160 bar (g) По запросу: 0 bar (g) ... 450 bar (g) |
| Номинальный диаметр трубы | | 3 ″ ... 56 ″(DN 80 ... DN 1400), другие значения номинального диаметра трубы по запросу |
|
| Температура окружающей среды | | –40 °C ... +70 °C(от –60 до +70 °C с защищенной электроникой) |
|
| Температура хранения | –40 °C ... +70 °C(от –60 до +70 °C для первичного измерительного преобразователя) |
| Влажность окружающей среды | ≤ 95 %Относительная влажность, без образования конденсата |
| Соответствие | OIML R 137-1&2:2012 OIML D 11:2013 ISO 17089-1 AGA-Report No. 9 MID: 2014/32/ЕС PED: 2014/68/ЕЦ ATEX: 2014/34/ЕЦ EMC: 2014/30/ЕЦ ГОСТ 8.611-2013 ГОСТ 8.733-2011 |
| Допуск по взрывобезопасности | | IECEx | Ex db ia op is [ia Ga] IIA/IIC T4 Gb Ex db eb ia op is [ia Ga] IIA/IIC T4 Gb Ex ia op is IIA/IIC T4 Ga Ex ia nA op is IIC T4 Gc | | ATEX | II 2 (1) G Ex db ia op is [ia Ga] IIA/IIC T4 Gb II 2 (1) G Ex db eb ia op is [ia Ga] IIA/IIC T4 Gb II 1G Ex ia op is IIA/IIC T4 Ga II 3G Ex ia nA op is IIC T4 Gc | | NEC/CEC (US/CA) | Взрывозащищенный / невоспламеняющийся: CI I, Div. 1 Group D, T4 / Ex d ia [ia Ga] IIA T4 Gb / Cl I, Zone 1 AEx d ia op is [ia Ga] IIA T4 Gb CI I, Div. 1 Groups A, B, C, D, T4 / Ex ia IIC T4 Ga / Cl I, Zone 0, AEx ia op is IIC T4 Ga CI I, Div. 1 Groups B, C, D, T4 / Ex d ia [ia Ga] IIC T4 Gb / Cl I, Zone 1 AEx d ia op is [ia Ga] IICT4 Gb Искробезопасный: CI I, Div. 1 Group D T4 / Ex ia IIA T4 Ga / Cl I, Zone 0, AEx ia op is IIA T4 Ga Невоспламеняющийся: CI I, Div. 2 Groups A, B, C, D, T4 / Ex ia nA IIC T4 Gc / Cl I, Zone 2, AEx ia nA op is IIC T4 Gc |
|
|
| Аналоговые выходы | 1 Выходы:4 ... 20 mA, ≤ 250 ΩАктивно/пассивно, с гальванической развязкой |
| Цифровые выходы | 4 Выходы:≤ 30 V, 50 mAПассивные, с гальванической развязкой, открытый коллектор или согласно NAMUR (EN 50227), fmax = 10 кГц (с масштабированием) |
| Modbus | ✔ | | Тип интеграции в шину | TCP RTU RS-485 (3x) ASCII RS-485 (3x) |
|
|
|
|
| Последовательный | ✔ | | Примечание | Энкодеры | | Тип интеграции в шину | RS-422 |
|
| Управление | С помощью дисплея и программного обеспечения FLOWgate™ |

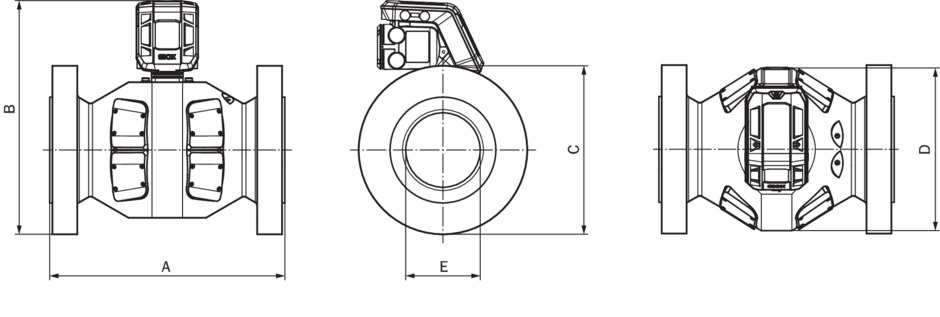

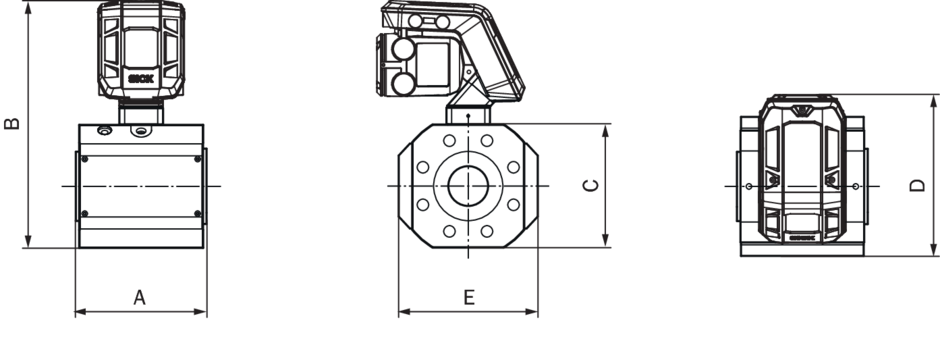

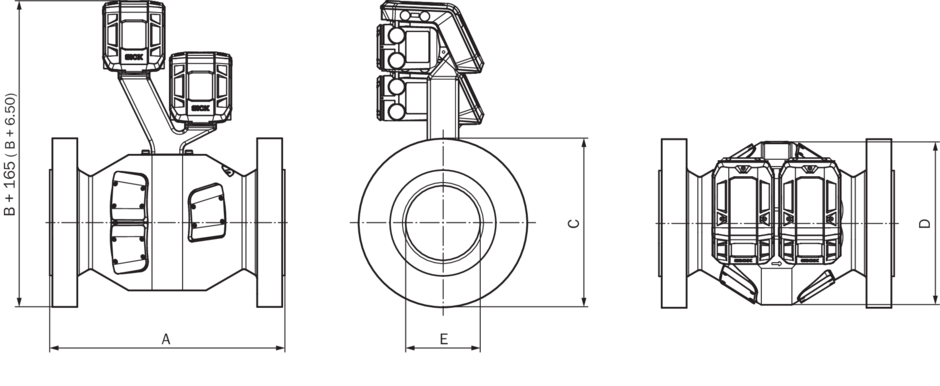

| Размеры (Ш x В x Г) | См. габаритные чертежи и таблицы. |
| Вес | См. таблицу «Размеры». |
| Материал, соприкасающийся со средой | Низкотемпературная углеродистая сталь, Нержавеющая сталь, Дуплексная сталь |
| Электрическое подключение | | Напряжение | Электрически изолированный: 12 ... 24 V DC Искробезопасный: 6 ... 16 V DC | | PowerIn-Technologie™ с резервной батареей (2 400 мА·ч, 10,8 В), опционально | | Потребляемая мощность | 0,45 W ... 2,45 WВ зависимости от выбранной конфигурации электроники. |
|
| Встроенные компоненты | Встроенный датчик давления и датчик температуры для коррекции последствий воздействия давления и температуры |
