| Характеристики |

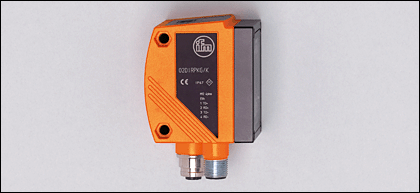

| Датчик технического зрения |
| Макс. размеры поля зрения: 640 x 480 мм |
| Освещение: белый свет |
| Электронные данные |
| Рабочее напряжение [V] | | 24 DC ± 10 % |
| Потребление тока [mA] | | < 300 |
| Тип света | | Белый свет |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| подключение внешнего освещения [V] | | 24 V DC |
| Вид датчика | | Датчик изображения CMOS, S/W, VGA-разрешение 640 x 480 |
| Входы |
| Электрическое подключение | | максим. 2 (конфигурируемый) / 24 V NPN по IEC 61131-2 Тип 2 |
| Триггер | | внешний; 24 V NPN согласно IEC61131-2 тип 2
внутренний |
| Выходы |
| Выход | | max. 5 (конфигурируемый) / 24 V NPN |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 100 |
| Падение напряжения [V] | | < 2 |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Диапазон контроля |
| Рабочее расстояние срабатывания [mm] | | 50, 75, 100, 200, 400, 1000, 2000 |
| Размеры поля зрения [mm] | | 16 x 12 | 24 x 18 | 32 x 24 | 64 x 48 | 128 x 96 | 320 x 240 | 640 x 480 |
| Разрешение [mm] | | 0,1 | 0,2 | 0,3 | 0,4 | 0,8 | 2,0 | 4,0 |
| Скорость обнаружения [Hz] | | ≤ 20 |
| Скорость движения [m/s] | | typ. 1 |
| Программное обеспечение / Программирование |
| выбор параметров | | с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением |
| интерфейсы |
| настройка параметров интерфейса | | Ethernet TCP/IP; 10Base-T / 100Base-TX |
| Рабочий интерфейс | | Ethernet TCP/IP (Port: 50010), EtherNet/IP |
| IP-адресс | | 192 .168 .0 .59 |
| маска подсети | | 255.255.255.0 (Class C) |
| IP - адрес шлюза | | 192 .168 .000 .201 |
| MAC-адресс | | см. типовую бирку |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...60 |
| Температура хранения [°C] | | -40...85 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | Излучение помех | по EN 61326 | | Помехоустойчивость | по EN 61326 |
|
| Ударопрочность | | | EN 60947-5-2, 7.4.1 | | | IEC 60068-2-27 | |
|
| Вибропрочность | | | EN 60947-5-2, 7.4.2 | | | IEC 60028-2-6 | |
|
| Механические данные |
| Материал | | корпус: отливка из цинка с порошковым покрытием; окно: стекло; светодиодное окно: поликарбонат |
| Вес [kg] | | 0,395 |
| Дисплеи / Элементы управления |
| Индикация | | | Функции дисплея | 3 x светодиод зелёный | | | 4 x светодиод желтый | | Индикаторный блок/статус | 10-сегментный четырехзначный дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Штекер M12, 8-полюсный,
разъем M12, 4- полюсный |
Назначение жил кабеля при подключении O2V101 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | M12: | Подключение к процессу | | 1: | U+ | | 2: | вход триггера | | 3: | 0 V | | 4: | Коммутационный выход 5 / триггерный выход | | 5: | Коммутационный выход 3 / Готов к работе | | 6: | Коммутационный выход 4 / OUT | | 7: | Коммутационный выход 1 / Вход 1 | | 8: | Коммутационный выход 2 / Вход 2 | |  |
| Ethernet: | настройка параметров/рабочее соединение | | 1: | TD+ | | 2: | RD+ | | 3: | TD- | | 4: | RD- | |
|
| Принадлежности |
| Принадлежности (дополнительные) | | | Рабочее программное обеспечение; | | Монтажные приспособления |
|
| Примечания |
| Примечания | | | Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
|
