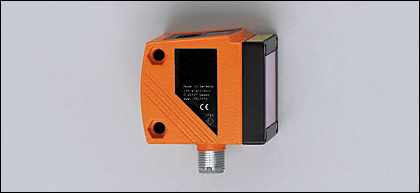

Фотоэлектрические датчики

Характеристики

Оптический датчик уровня

Электрический разъём

Видимый лазерный луч, класс защиты 2

4-х позиционный буквенно -цифровой дисплей

Диапазон контроля 0,2...10 m (для листа белой бумаги 200 x 200 мм, отражение 90 %)

Подавление заднего фона > 10...100 m

Электронные данные

Электрическое исполнение

DC PNP

Рабочее напряжение [V]

18...30 DC

Потребление тока [mA]

< 150

Срок службы тип. [h]

50000

Класс защиты

III

Защита от переполюсовки

да

Выходы

Выход

OUT1:NO / NC программируемый
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)

Номинальный ток [mA]

2 x 200

Защита от короткого замыкания

тактовый

Защита от перегрузок по току

да

Аналоговый выход

токовый выход [mA]

4...20; в соответствии с IEC 61131-2

- Наиб.нагрузка [Ω]

250

выход напряжения [V]

0...10; в соответствии с IEC 61131-2

- Наиб. нагрузка [Ω]

5000

Диапазон контроля

Подавление заднего фона

> 10...100 m

Диаметр светового пятна [mm]

< 15 x 15 ( Диапазон 10 m )

Диапазон измерения / настройки

Диапазон измерения [m]

0,2...10 (для листа белой бумаги 200 x 200 мм, отражение 90 %)

Частота дискретизации [Hz]

1...33

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 60947-5-2

MTTF [лет]

186

Механические данные

Материал

корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат

Вес [kg]

0,307

Дисплеи / Элементы управления

Индикация

Состояние выхода	2 x светодиод желтый
Рабочий режим	светодиод зелёный
расстояние, программирование	4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Принадлежности

Принадлежности (дополнительные)

Защитное покрытие E21133

Примечания

Внимание: лазерный свет

Мощность <= 4,1 mW длина волны 650 nm

импульс 1,3 ns

Не смотрите пристально на луч

Не подвергайте воздействиям

Класс 2 лазерный продукт

EN 60825-1:2003-10

Напряжение питания "supply class 2" согласно cULus

Упаковочная величина [штука]

Другие данные

Параметр	Настройка параметров в пределах	Заводская установка:
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	20,0...999,5	100,0
rP1	20,0...999,5	80,0
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	20,0...999,5	200,0
rP2	20,0...999,5	180,0
ASP	0...999,5	0
AEP	0...999,5	999,5
dr1	0...0,1...5	0
dr2	0...0,1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO	0...0,1...5	0
EMP	20,0...999,5	20,0
cMEd	20,0...999,5	--
dIS	ON ; OFF	ON
mEAn	OFF ; 1...60	OFF
rATE [Hz]	1...33	15

Повторяемость / Точность
Частота дискретизации 15 Hz - максим. внешний свет на объект : 40 klx
	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...100,0 cm	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
100,0...200,0 cm	± 0,5 cm	± 0,8 cm	± 1,5 cm	± 1,8 cm
200,0...400,0 cm	± 1,6 cm	± 1,9 cm	± 2,5 cm	± 3,0 cm
400,0...600,0 cm	± 2,4 cm	± 3,3 cm	± 3,5 cm	± 4,5 cm
600,0...1000,0 cm	± 5,0 cm	--	± 6,5 cm	--

Повторяемость / Точность
Частота дискретизации 15 Hz - максим. внешний свет на объект : 40...100 klx
	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...200,0 cm	± 1,4 cm	± 1,4 cm	± 2,4 cm	± 2,4 cm
200,0...400,0 cm	± 2,5 cm	± 3,0 cm	± 3,5 cm	± 4,0 cm
400,0...600,0 cm	± 3,1 cm	± 4,5 cm	± 4,1 cm	± 5,5 cm
600,0...1000,0 cm	± 6,0 cm	--	± 7,0 cm	--

Повторяемость / Точность
Частота дискретизации 1 Hz - максим. внешний свет на объект : 40 klx
	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...100,0 cm	± 0,4 cm	± 0,45 cm	± 1,4 cm	± 1,5 cm
100,0...200,0 cm	± 0,45 cm	± 0,6 cm	± 1,5 cm	± 1,6 cm
200,0...400,0 cm	± 1,35 cm	± 1,4 cm	± 2,3 cm	± 2,4 cm
400,0...600,0 cm	± 1,9 cm	± 2,1 cm	± 2,9 cm	± 3,1 cm
600,0...1000,0 cm	± 3,7 cm	--	± 4,7cm	--

Повторяемость / Точность
Частота дискретизации 1 Hz - максим. внешний свет на объект : 40...100 klx
	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
20,0...200,0 cm	± 1,0 cm	± 1,0 cm	± 2,0 cm	± 2,0 cm
200,0...400,0 cm	± 1,8 cm	± 1,9 cm	± 2,8 cm	± 2,9 cm
400,0...600,0 cm	± 2,3 cm	± 2,7 cm	± 3,3 cm	± 3,7 cm
600,0...1000,0 cm	± 3,8 cm	--	± 4,8 cm	--

Диапазон для чёрного объекта (отражение 6 %) <= 400,0 cm
Значения при
- постоянные условия окружающей среды: 23 °C / 960 hPa
- минимальное время прогрева в минутах: 10
