| Характеристики |

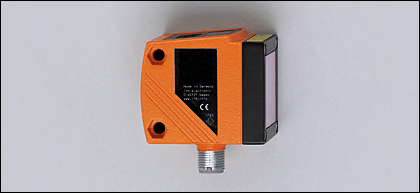

| Оптический датчик измерения расстояния |
| Электрический разъём |
| Подавление заднего фона |
| Видимый лазерный луч, класс защиты 2 |
| 4-х позиционный буквенно -цифровой дисплей |
| Диапазон контроля 0,2...10 m (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
| Подавление заднего фона >10...100 m |
| Электронные данные |
| Электрическое исполнение | | DC NPN |
| Рабочее напряжение [V] | | 10...30 DC |
| Потребление тока [mA] | | < 150 |
| Срок службы тип. [h] | | 50000 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO / NC программируемый |
| Номинальный ток [mA] | | 200 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Диапазон контроля |
| Подавление заднего фона | | >10...100 m |
| Диаметр светового пятна [mm] | | < 15 x 15 ( Диапазон 10 m ) |
| Диапазон измерения / настройки |
| Диапазон измерения [m] | | 0,2...10 (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
| Частота переключения [Hz] | | 5 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| MTTF [лет] | | 228 |
| Механические данные |
| Материал | | корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат |
| Вес [kg] | | 0,258 |
| Дисплеи / Элементы управления |
| Индикация | | | Состояние выхода | светодиод желтый | | Рабочий режим | светодиод зелёный | | расстояние, программирование | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении O1D104 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | Внимание: лазерный свет | | Мощность <= 4,1 mW длина волны 650 nm | | импульс 1,3 ns | | Не смотрите пристально на луч | | Не подвергайте воздействиям | | Класс 2 лазерный продукт | | EN 60825-1:2003-10 | | Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
| Другие данные |
Повторяемость / Точность
- максим. внешний свет на объект : 40 klx | Повторяемость измеряемых значений | Точность | | белый (отражение 90 %) | серый (отражение 18 %) | белый (отражение 90 %) | серый (отражение 18 %) | | 200...1000 mm | ± 4,5 mm | ± 6,0 mm | ± 15,0 mm | ± 16,0 mm | | 1000...2000 mm | ± 5,0 mm | ± 8,0 mm | ± 15,0 mm | ± 18,0 mm | | 2000...4000 mm | ± 16,0 mm | ± 19,0 mm | ± 25,0 mm | ± 30,0 mm | | 4000...6000 mm | ± 24,0 mm | ± 33,0 mm | ± 35,0 mm | ± 45,0 mm | | 6000...10000 mm | ± 50,0 mm | -- | ± 65,0 mm | -- |
Повторяемость / Точность
- максим. внешний свет на объект : 40...100 klx | Повторяемость измеряемых значений | Точность | | белый (отражение 90 %) | серый (отражение 18 %) | белый (отражение 90 %) | серый (отражение 18 %) | | 200...2000 mm | ± 14,0 mm | ± 14,0 mm | ± 24,0 mm | ± 24,0 mm | | 2000...4000 mm | ± 25,0 mm | ± 30,0 mm | ± 35,0 mm | ± 40,0 mm | | 4000...6000 mm | ± 31,0 mm | ± 45,0 mm | ± 41,0 mm | ± 55,0 mm | | 6000...10000 mm | ± 60,0 mm | -- | ± 70,0 mm | -- |
Диапазон для чёрного объекта (отражение 6 %) <= 4000 mm
Значения при
- постоянные условия окружающей среды: 23 °C / 960 hPa
- минимальное время прогрева в минутах: 10
|
|
