Фотоэлектрические датчики

Характеристики

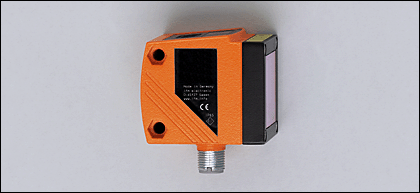

Оптический датчик измерения расстояния

Электрический разъём

Видимый лазерный луч, класс защиты 2

4-х позиционный буквенно -цифровой дисплей

Частота дискретизации

предустановка на 5 Hz

Диапазон контроля 0,2...3,5 m (отнесенный к черным блестящим поверхностям)

Подавление заднего фона > 3,5...4 m

Электронные данные

Электрическое исполнение

DC PNP

Рабочее напряжение [V]

18...30 DC

Потребление тока [mA]

< 150

Срок службы тип. [h]

50000

Класс защиты

III

Защита от переполюсовки

да

Выходы

Выход

OUT1:NO / NC программируемый
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)

Номинальный ток [mA]

2 x 200

Защита от короткого замыкания

тактовый

Аналоговый выход

токовый выход [mA]

4...20; в соответствии с IEC 61131-2

- Наиб.нагрузка [Ω]

250

выход напряжения [V]

0...10; в соответствии с IEC 61131-2

- Наиб. нагрузка [Ω]

5000

Диапазон контроля

Подавление заднего фона

> 3,5...4 m

Диаметр светового пятна [mm]

< 6 x 6 ( Диапазон 3,5 m )

Диапазон измерения / настройки

Диапазон измерения [m]

0,2...3,5 (отнесенный к черным блестящим поверхностям)

Частота дискретизации [Hz]

1...50

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 60947-5-2

MTTF [лет]

192

Механические данные

Материал

корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат

Вес [kg]

0,294

Дисплеи / Элементы управления

Индикация

Состояние выхода	2 x светодиод желтый
Рабочий режим	светодиод зелёный
расстояние, программирование	4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Принадлежности

Принадлежности (дополнительные)

Защитное покрытие E21133

Примечания

Внимание: лазерный свет

Мощность <= 4,1 mW длина волны 650 nm

импульс 1,3 ns

Не смотрите пристально на луч

Не подвергайте воздействиям

Класс 2 лазерный продукт

EN 60825-1:2003-10

Напряжение питания "supply class 2" согласно cULus

Упаковочная величина [штука]

Другие данные

Параметр	Настройка параметров в пределах	Заводская установка:
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	200...3500	1000
nSP1	200...3500	800
FSP1	200...3500	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200...3500	2000
nSP2	200...3500	1800
FSP2	200...3500	2200
ASP	0...3500	0
AEP	0...3500	3500
rATE [Hz]	1...50	5
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dAP	0...0,1...5	0
dIS	d1..3; rd1...3; OFF	d3

Повторяемость / Точность
Частота дискретизации 5 Hz
	Повторяемость измеряемых значений		Точность
	белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
200...1000 mm	± 6,5 mm	± 7,5 mm	± 32 mm	± 40 mm
1000...2000 mm	± 8 mm	± 9,5 mm	± 33 mm	± 40 mm
2000...3000 mm	± 17 mm	± 19 mm	± 42 mm	± 50 mm
3000...3500 mm	± 23 mm	± 25 mm	± 50 mm	± 55 mm

Значения при
- постоянные условия окружающей среды: 23 °C / 960 hPa
- максим. внешний свет на объект : 100 klx
- минимальное время прогрева в минутах: 10
