| Характеристики |

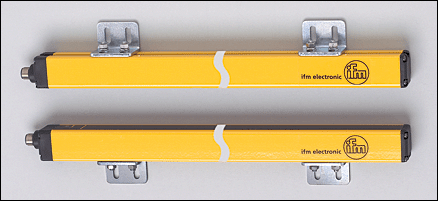

| Многолучевой барьер безопасности |
| Длина L: 653 mm |
| Электрический разъём |
| Отвечают требованиям стандартов: |
| Тип 4 (IEC 61496-1) |
| SIL 3 (IEC 61508) |
| SILcl 3 (IEC 62061) |
| PL e (EN ISO 13849-1) |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 24 DC (19,2...28,8) |
| Потребление тока | | |
| - Излучатель [mA] | | 42 |
| - Приёмник [mA] | | 83 |
| Тип света | | Инфракрасный свет 950 nm |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| готовность к работе после подключения питания [s] | | < 2 |
| Выходы |
| Выходы (OSSDs) | | 2 x PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 400 (24 V) |
| Защита от короткого замыкания | | да |
| Диапазон контроля |
| Высота защищённой зоны [mm] | | 510 |
| Количество лучей | | 2 |
| Ширина защищённой зоны (диапазон надёжной работы) [m] | | 0...4 / 3...12 |
| Время реакции |
| Время реакции [ms] | | 2,5 |
| Условия эксплуатации |
| Применение | | Класс C согласно EN 60654-1 водонепроницаемое исполнение |
| Температура окружающей среды [°C] | | -10...55 |
| Температура хранения [°C] | | -20...70 |
| Макс. допустимая относительная влажность воздуха [%] | | 95 |
| Степень защиты | | IP 65 / IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | IEC 61496-1 |
| Ударопрочность | | IEC 61496-1 |
| Вибропрочность | | IEC 61496-1 |
| Классификация безопасности |
| Срок службы TM (Mission Time) [h] | | 175200 |
| Межповерочный интервал [лет] | | 20 |
| Надёжность обеспечения безопасности PFHd [1/h] | | 6,9E-09 |
| MTTFd [лет] | | 100 |
| DC/CCF/Cat. | | 96,2% / 80% / 2 |
| Механические данные |
| Длина L [mm] | | 653 |
| Материал | | корпус: алюминий; окно: PC |
| Вес [kg] | | 2,386 |
| Дисплеи / Элементы управления |
| Индикация | | | | светодиод желтый | | | светодиод зелёный | | | светодиод красный | |
| электрическое подключение |
| Излучатель |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении OY114S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ Излучатель |
| Приёмник |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении OY114S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ Приёмник |
| Максим. длина соединительного кабеля [m] | | 100 *) |
| Принадлежности |
| Принадлежности (входят в комплект) | | 4 уголок для монтажа; 4 Установочные центрирующие шпонки; гайки |
| Примечания |
| Примечания | | | *) для поперечного сечения провода 0,34 mm² |
|
| Упаковочная величина [штука] | | 1 |
|
