| Характеристики |

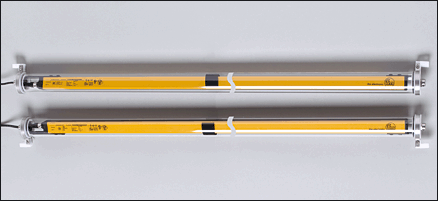

| Многолучевой барьер безопасности |
| Длина L: 1070 mm |
| Кабель |
| с защитной трубкой IP69K |
| Отвечают требованиям стандартов: |
| Тип 4 (IEC 61496-1) |
| SIL 3 (IEC 61508) |
| SILcl 3 (IEC 62061) |
| PL e (EN ISO 13849-1) |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 24 DC (19,2...28,8) |
| Потребление тока | | |
| - Излучатель [mA] | | 42 |
| - Тепло [mA] | | 417 |
| - Приёмник [mA] | | 83 |
| - Тепло [mA] | | 417 |
| Тип света | | Инфракрасный свет 950 nm |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| готовность к работе после подключения питания [s] | | < 2 |
| Выходы |
| Выходы (OSSDs) | | 2 x PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 400 (24 V) |
| Защита от короткого замыкания | | да |
| Диапазон контроля |
| Высота защищённой зоны [mm] | | 810 |
| Количество лучей | | 3 |
| Ширина защищённой зоны (диапазон надёжной работы) [m] | | 0...7 / 3...15 |
| Время реакции |
| Время реакции [ms] | | 2,5 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -20...55 |
| Макс. допустимая относительная влажность воздуха [%] | | 95 |
| Степень защиты | | IP 65 / IP 67 / IP 69K |
| Испытания / одобрения |
| Электромагнитная совместимость | | IEC 61496-1 |
| Ударопрочность | | IEC 61496-1 |
| Вибропрочность | | IEC 61496-1 |
| Классификация безопасности |
| Срок службы TM (Mission Time) [h] | | 175200 |
| Надёжность обеспечения безопасности PFHd [1/h] | | 1,0E-08 |
| MTTFd [лет] | | 100 |
| DC/CCF/Cat. | | 95,6 % / 80 % / 4 |
| Механические данные |
| Длина L [mm] | | 1070 |
| Материал | | Защитная трубка: PMMA прозрачный; крышка-колпачок: POM; скоба: нерж. сталь V4A (316L); уплотнение: силикон |
| Вес [kg] | | 5,65 |
| Дисплеи / Элементы управления |
| Индикация | | | | светодиод желтый | | | светодиод зелёный | | | светодиод красный | | | светодиод синий | | | светодиод оранжевый | |
| электрическое подключение |
| Излучатель |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 15 m; 8 x 0,34 mm² |
Назначение жил кабеля при подключении OY422S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ Излучатель | Цвета жил | | BN | коричневый | | BU | синий | | GN | зелёный | | GY | серый | | PK | розовый | | RD | красный | | WH | белый | | YE | желтый |
|  | | 1: Тепло | | PK: не используется |
|
|
|
| Приёмник |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 15 m; 10 x 0,34 mm² |
Назначение жил кабеля при подключении OY422S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ Приёмник | Цвета жил | | BK | чёрный | | BN | коричневый | | BU | синий | | GN | зелёный | | GY | серый | | PK | розовый | | RD | красный | | VT | фиолетовый | | WH | белый | | YE | желтый |
| |
|
| Максим. длина соединительного кабеля [m] | | 100 *) |
| Примечания |
| Примечания | | | *) для поперечного сечения провода 0,34 mm² |
|
| Упаковочная величина [штука] | | 1 |
|
