| Характеристики | |||||

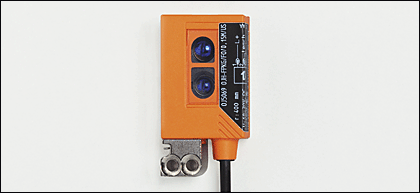

| Датчик диффузного отражения | |||||
| Прямоугольный корпус, пластмасса | |||||
| Кабель с разъемом | |||||
| Электронная блокировка | |||||
| внешняя Teach-функция | |||||
| Фронтальная оптика | |||||
| Подавление заднего фона | |||||
| Диапазон 15...400mm (для листа белой бумаги 200 x 200 мм, отражение 90 %) | |||||
| регулируемый | |||||
| Электронные данные | |||||
| Электрическое исполнение | DC PNP | ||||
| Рабочее напряжение [V] | 10...30 DC | ||||
| Потребление тока [mA] | 25 | ||||
| Тип света | красный свет 660 nm | ||||
| Класс защиты | III | ||||
| Защита от переполюсовки | да | ||||
| Выходы | |||||
| Выход | Настройка режима срабатывания на свет / темноту | ||||
| Падение напряжения [V] | < 2,5 | ||||
| Номинальный ток [mA] | 200 | ||||
| Защита от короткого замыкания | тактовый | ||||
| Защита от перегрузок по току | да | ||||
| Частота переключения [Hz] | 1000 | ||||
| Диапазон контроля | |||||
| Диапазон [mm] | 15...400 (для листа белой бумаги 200 x 200 мм, отражение 90 %) | ||||
| Диаметр светового пятна [mm] | < 18 ( Диапазон 150 mm ) | ||||
линия точности a: датчик b: объект c: задний фон x: расстояние между датчиком и объектом y: мин. расстояние между объектом и задним фоном  Значения в [mm] 1 = чёрный объект (отражение 6 %), задний фон белый (отражение 90 %) 2 = объект серый (отражение 18 %), задний фон белый (отражение 90 %) 3 = объект белый (отражение 90 %), задний фон белый (отражение 90 %) | |||||
| Условия эксплуатации | |||||
| Температура окружающей среды [°C] | -25...60 | ||||
| Степень защиты | IP 67 | ||||
| Испытания / одобрения | |||||
| Электромагнитная совместимость | EN 60947-5-2 | ||||
| MTTF [лет] | 556 | ||||
| Механические данные | |||||
| Материал | корпус: ABS; крепеж: отливка из цинка; светодиодное окно: SEPS; Кнопка для программирования: SEPS; корпус штекера: PUR (полиуретан); резьба на штекере: латунь | ||||
| Материал линз | PMMA | ||||
| Вес [kg] | 0,051 | ||||
| Дисплеи / Элементы управления | |||||
| Индикация состояния выхода LED | желтый | ||||
| Рабочий режим LED | зелёный | ||||
| электрическое подключение | |||||
| Электрическое подсоединение | Кабель PUR (полиуретан) / 0,15 m; позолоченные контакты, с разъёмом M12 | ||||
| Назначение жил кабеля при подключении OJ5068 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||
| Принадлежности | |||||
| Принадлежности (входят в комплект) | Основной крепеж; E20964; 2 крепежных болта M3 x 16 DIN 7985; M3 x 16; 2 пружинные шайбы; 2 гайки | ||||
| Примечания | |||||
| Примечания |
| ||||
| Упаковочная величина [штука] | 1 | ||||
