| Характеристики |

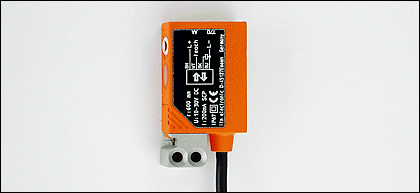

| Датчик диффузного отражения |
| Прямоугольный корпус, пластмасса |
| Кабель |
| Электронная блокировка |
| внешняя Teach-функция |
| Боковая оптика |
| Диапазон 1...600mm (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
| регулируемый |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...30 DC |
| Потребление тока [mA] | | < 22 |
| Тип света | | красный свет 660 nm |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | Настройка режима срабатывания на свет / темноту |
| Падение напряжения [V] | | < 2,5 |
| Номинальный ток [mA] | | 200 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 2000 |
| Диапазон контроля |
| Диапазон [mm] | | 1...600 (для листа белой бумаги 200 x 200 мм, отражение 90 %) |
| Диаметр светового пятна [mm] | | 60 ( при максимальном диапазоне ) |
Функциональный резерв в зависимости от расстояния до объекта
 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 60947-5-2 |
| MTTF [лет] | | 854 |
| Механические данные |
| Материал | | корпус: ABS; крепеж: отливка из цинка; светодиодное окно: SEPS; Кнопка для программирования: SEPS |
| Материал линз | | стекло |
| Вес [kg] | | 0,074 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | красный |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 2 m; 4 x 0,14 mm² |
Назначение жил кабеля при подключении OJ5024 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BK | чёрный | | BN | коричневый | | BU | синий | | WH | белый |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | Основной крепеж; E20964; 2 крепежных болта M3 x 16 DIN 7985; M3 x 16; 2 пружинные шайбы; 2 гайки |
| Примечания |
| Примечания | | | Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
|
