• Характеристики

  Область применения	Измерение транспортных средств и объектов в движении Контроль установленных законом размеров транспортных средств Оптимизация процесса погрузки паромов и автопоездов (RoLa) Основа для базирующейся на размере системы платных автомобильных дорог
  Количество охватываемых полос	До 4 полос движения при лучшей производительности Максимум 9 датчиков на систему
  Встроенное приложение	Измерение габаритов транспортных средств Платные автомобильные дороги Контроль установленных законом размеров транспортных средств Оптимизация процесса погрузки
  Исполнение сканера	LMS511 SE
  Данные автомобилей	Размеры автомобилей Класс транспортного средства Направление движения Полоса движения Уровень доверительной вероятности для всех параметров ТС 3D-облако точек
  Датчик	Датчик 2D LiDAR
  Система классификации	Европа, Азия, Северная Америка
  Количество классов ТС	До 30 различных классов
  Рекомендуемое расстояние между макс. высотой ТС и датчиком	≥ 1 m
  Рекомендуемая дистанция между ТС	0,6 м при v < 30 км/ч 2,2 м при v < 120 км/ч
  Калибровка	Автоматически
  Функциональные возможности для режима работы «с остановками»	Да
  Частота сканирования	75 Hz, для ширины LMS 35 Hz, для длины LMS
  Дальность сканирования при яркости 10 %	40 m
  Угол раскрытия	190°, LMS511 SE
  Класс лазера	1, безопасно для глаз (IEC 60825-1:2014)
  Обогрев	✔
  Внутренний компьютер	Traffic Controller FPS✔
  Внутренняя память	32 GB

• Производительность

  Точность счета	99,8 %
  Точность классификации	98 % (для классов TLS8+1)
  Точность измерения длины	± 400 mm при v < 30 км/ч (± 2σ) ± 1.000 mm при v < 120 км/ч (± 2σ)
  Точность измерения ширины	± 50 mm при v < 30 км/ч (± 2σ) ± 100 mm при v < 120 км/ч (± 2σ)
  Точность измерения высоты	± 30 mm при v < 120 км/ч (± 2σ)
  Минимальный размер объекта	1 m x 0,6 m x 0,6 m (Д x Ш x В)
  Максимальный размер объекта	32 m x 3,5 m x 5 m (Д x Ш x В)
  Минимальный распознаваемый объект	190 mm x 130 mm x 130 mm < 30 km/h 525 mm x 130 mm x 130 mm < 120 km/h

• Интерфейсы

  Данные вывода

  Данные автомобилей

• Механика/электроника

  Монтажное положение	Сверху или сбоку
  Высота установки	5–8 м, мин. на 1 м выше максимальной высоты транспортного средства Угол между LMS и транспортным средством > 15°

• Общие указания

  Комплект поставки

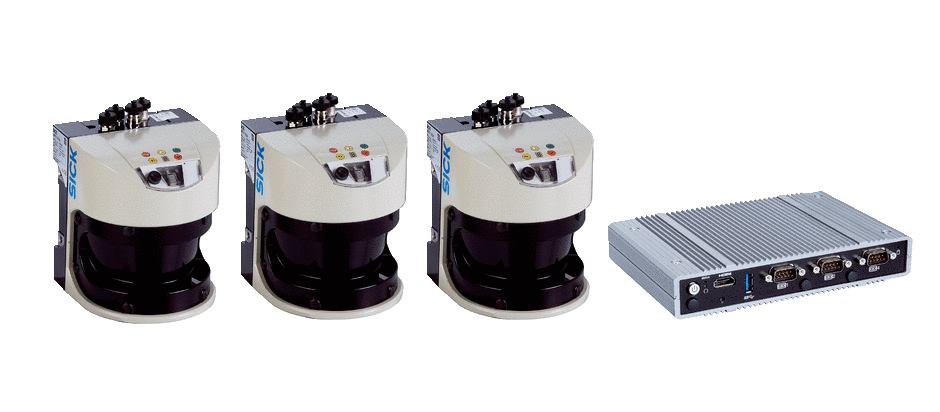

  Датчик 2D-LiDAR LMS511 SE (3 x) Traffic Controller FPS включая программное обеспечение USB-накопитель с клиентским приложением TEMS Info, исходным кодом для TEMS Info, анализатор TEMS и руководством по эксплуатации

• Классификации

  ECl@ss 5.0	27281001
  ECl@ss 5.1.4	27280190
  ECl@ss 6.0	27280190
  ECl@ss 6.2	27280190
  ECl@ss 7.0	27280190
  ECl@ss 8.0	27280190
  ECl@ss 8.1	27280190
  ECl@ss 9.0	27280190
  UNSPSC 16.0901	41111615

Показать всё Скрыть всё

Технические чертежи

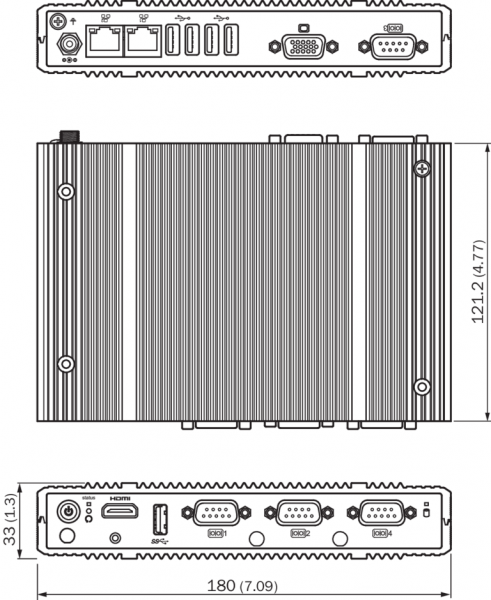

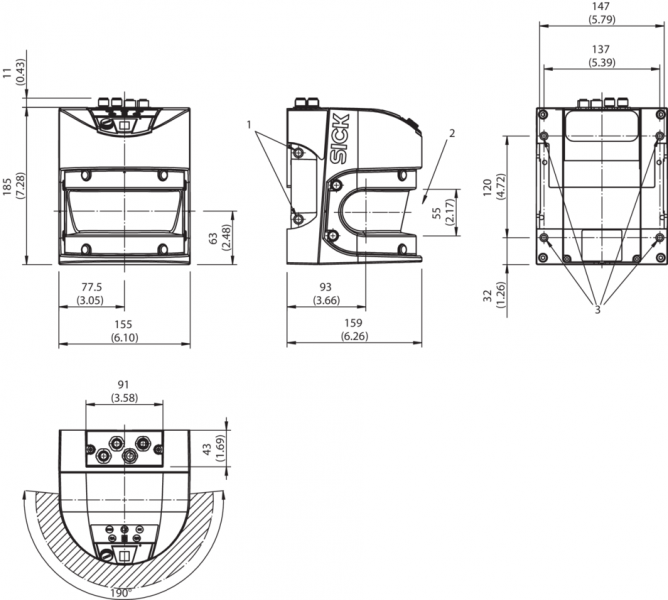

Габаритный чертеж Traffic Controller FPS Габаритный чертеж LMS511 SE Вид: Галерея Список Показать всё Скрыть всё
