FX3-CPU320002

Характеристики

Модуль	Главный модуль
Тип конфигурации	Через программное обеспечение
Примечание	Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».

Параметры техники безопасности

Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
Категория	Категория 4 (EN ISO 13849)
Уровень производительности	PL e (EN ISO 13849)
PFHd (средняя вероятность опасного отказа в час)	1,69 x 10-9 (EN ISO 13849) 0,4 x 10-9 (EN ISO 13849) 1)
TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

1) Действительно для модуля FX3-CPU3, который применяется исключительно для передачи информации через Flexi Line.

Функции

Безопасная связь между устройствами SICK посредством EFI/SDL

✔

Automatic Configuration Recovery (ACR)

✔

Интерфейсы

Системное подключение	Системный разъем 1)
Количество интерфейсов EFI	2
Интерфейс Flexi-Line	✔
Тип подключения	Пружинные зажимы
Конфигурационный и диагностический интерфейс	RS-232 (розетка M8, 4-контактная) USB

1) Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».

Электрические данные

Класс защиты	III (EN 61140)
Тип источника питания	PELV или SELV 1)
Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
Внутр. потребляемая мощность	≤ 2,5 W
Категория перенапряжения	II (EN 61131-2)
Задержка включения	≤ 18 s

1) Ток блока питания главного модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.

Механические данные
Размеры (Ш x В x Г) 22,5 mm x 96,5 mm x 120,6 mm
Вес 133 g (± 5 %)

Данные окружающей среды

Тип защиты	IP20 (EN 60529)
Диапазон рабочих температур	–25 °C ... +55 °C
Температура хранения	–25 °C ... +70 °C
Влажность воздуха	10 % ... 95 %, без образования конденсата

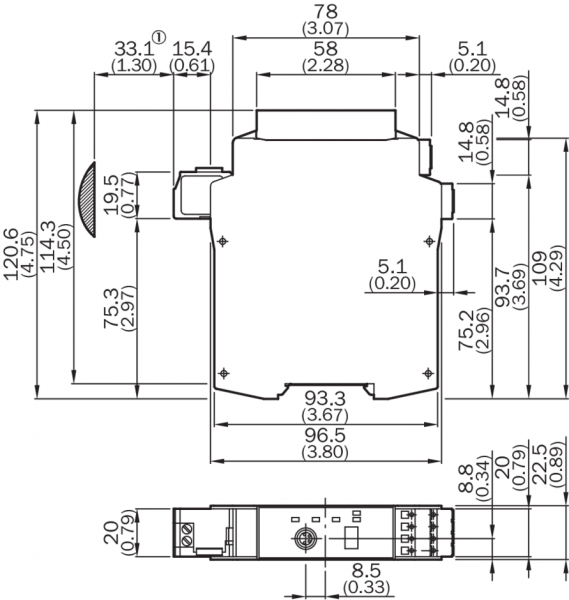

Габаритный чертеж CPU3 Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство Flexi Soft

Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,6 mm
Вес	133 g (± 5 %)
