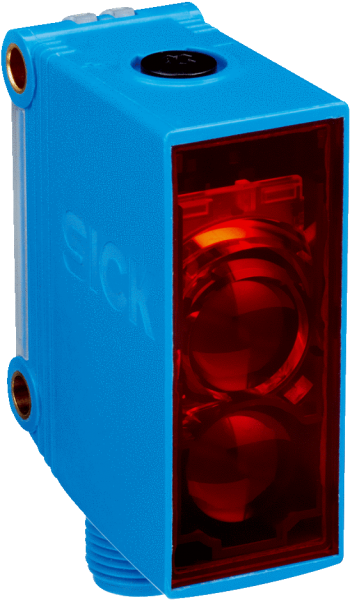

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	20 mm x 50 mm x 39 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	20 mm ... 950 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 8 mm (700 mm)
  Длина волны	625 nm
  Настройка	Потенциометр, 5 оборотов
  Особые свойства	Повышенная функциональная надежность при работе с объектами, обернутыми в пленку

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	± 5 Vss 2)
  Потребление тока	≤ 20 mA
  Переключающий выход	PNP
  Тип переключения	ТЕМНО
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 1 ms 3)
  Частота переключения	500 Hz 4)
  Тип подключения	Разъем M12, 4-конт.
  Схемы защиты	A 5) B 6) C 7) D 8)
  Класс защиты	III
  Вес	35 g
  Специальный продукт	✔
  Материал корпуса	Пластик, ABS/PMMA
  Тип защиты	IP67
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–30 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH.E348498 & NRKH7.E348498
  Прочие стандарты	UL325 9)

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Продолжительность сигнала при омической нагрузке.
  • 4) При соотношении светло/темно 1:1.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) B = входы и выходы с защитой от инверсии полярности.
  • 7) C = подавление импульсных помех.
  • 8) D = выходы с защитой от короткого замыкания.
  • 9) Отвечает требованиям согласно UL325, если используется внешний защитный корпус (например, BEF-G10WSG, 2071960).

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

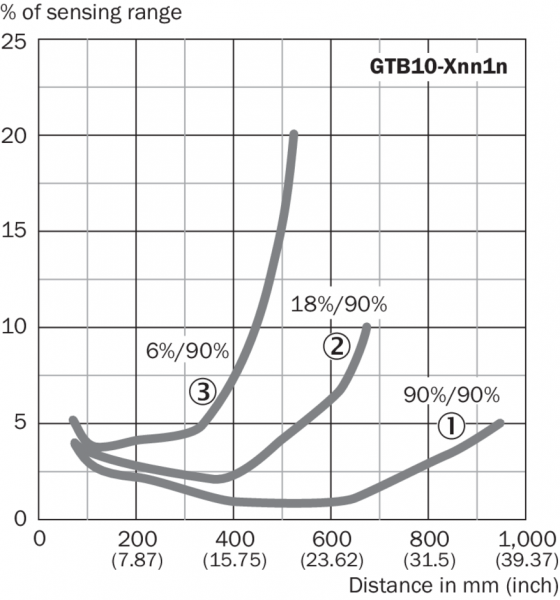

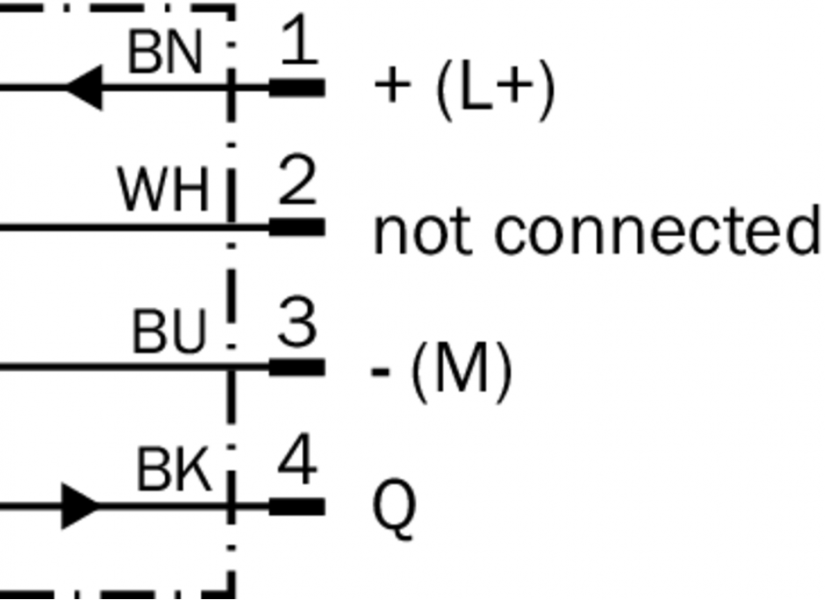

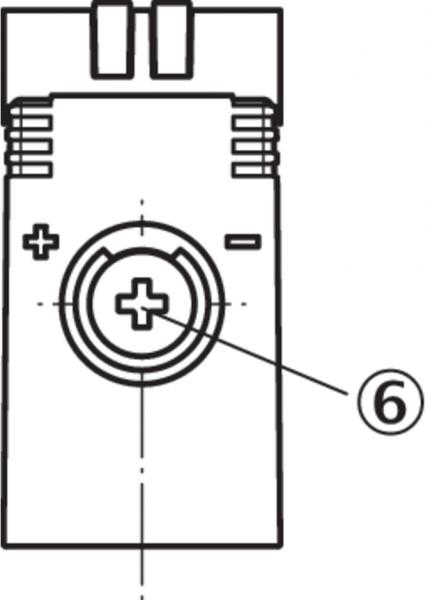

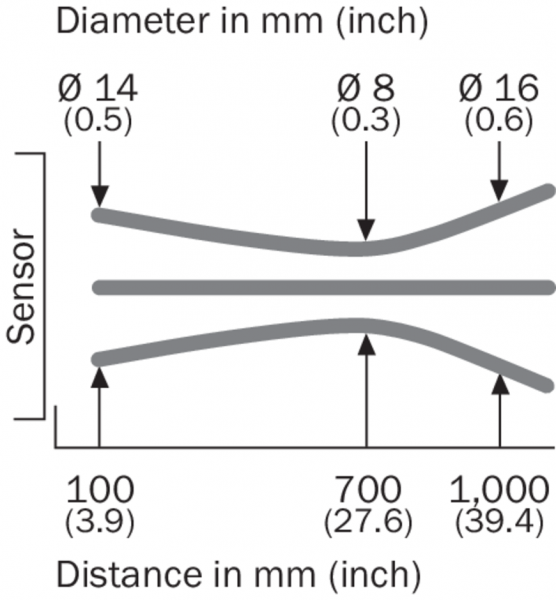

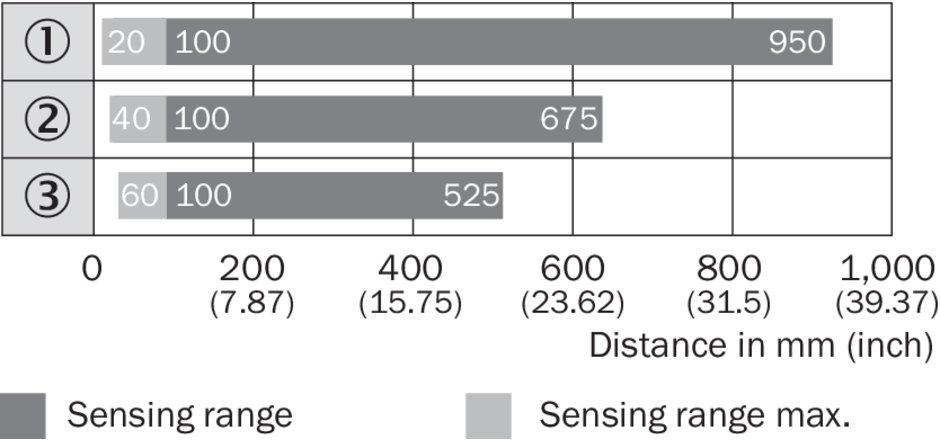

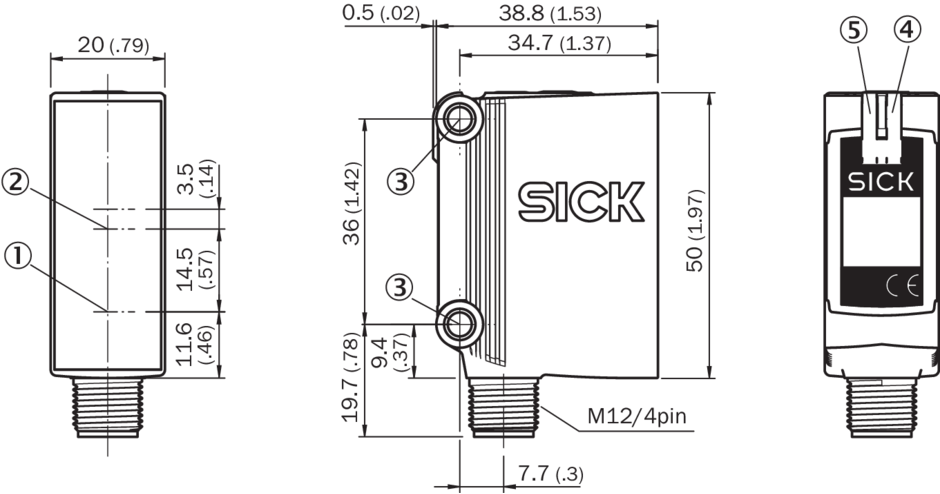

Опции настройки GTB10, логистика, DC Схема соединений cd-066 Характеристика GTB10, красный свет Размер светового пятна Диаграмма расстояний срабатывания GTB10, красный свет Габаритный чертеж GTB10, DC, штекер Вид: Галерея Список Показать всё Скрыть всё
