- Характеристики
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 2 |
| Усилие пускателя | ≥ 11 N |
| Частота пускателя | ≤ 6.000 /h |
| Направления включения | 4 |
| Скорость запуска | 0,1 m/min ... 15 m/min |
| Ход принудительно размыкаемых контактов | 4 mm |
- Параметры техники безопасности
| Значение B10d | 2 x 106 циклов срабатывания |
| Тип конструкции | Тип конструкции 1 (EN ISO 14119) |
| Степень кодирования пускателя | Незакодированный (EN ISO 14119) |
| Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
- Интерфейсы
| Вид подключения | Ввод кабеля, 1 x M20 | | Сечение провода | ≤ 2,5 mm² |
|
- Электрические данные
| Принцип переключения | Выключатель замедленного действия |
| Категория потребления | AC-15/DC-13 (IEC 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 3 A (240 V AC) 3 A (24 V DC) |
| Расчетное напряжение на изоляции Ui | 250 V |
| Максимально допустимое импульсное напряжение Uimp | 2.500 V AC |
| Защита от короткого замыкания | F15 |
| Напряжение переключения | ≥ 5 V DC |
| Ток переключения (напряжение переключения) | ≥ 5 mA (5 V DC) |
- Механические данные
| Вес | 0,43 kg |
| Материал корпуса | Цинк, литье под давлением |
| Обработка поверхности | С лакокрасочным покрытием |
| Срок службы механических компонентов | 10 x 106 циклов срабатывания |
- Данные окружающей среды
| Тип защиты | IP66 (IEC 60529) |
| Диапазон рабочих температур | –25 °C ... +80 °C |
| Температура хранения | –25 °C ... +80 °C |
| Виброустойчивость | 10 Hz ... 5 Hz, 0,35 mm (IEC 68-2-6) |
- Классификации
| ECl@ss 5.0 | 27272601 |
| ECl@ss 5.1.4 | 27272601 |
| ECl@ss 6.0 | 27272601 |
| ECl@ss 6.2 | 27272601 |
| ECl@ss 7.0 | 27272601 |
| ECl@ss 8.0 | 27272601 |
| ECl@ss 8.1 | 27272601 |
| ECl@ss 9.0 | 27272601 |
| ETIM 5.0 | EC001829 |
| ETIM 6.0 | EC001829 |
| UNSPSC 16.0901 | 39122205 |
Показать всё Скрыть всё Технические чертежи

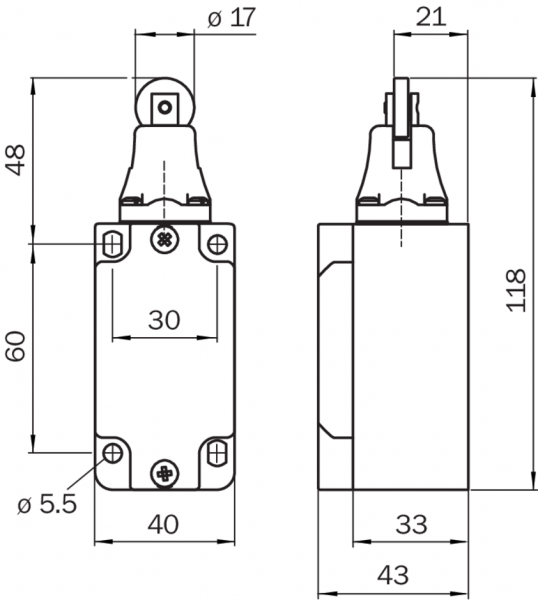

Габаритный чертеж

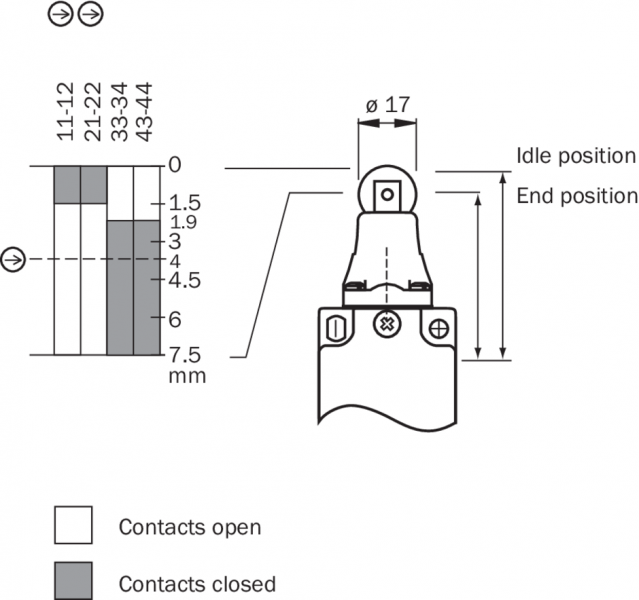

Диаграмма ходов переключения
