- Характеристики
Количество принудительно размыкаемых нормально закрытых контактов | 2 |
Количество нормально открытых контактов | 0 |
Удерживающее усилие | ≤ 6 N |
Частота пускателя | ≤ 7.200 /h |
Направления включения | 5 |
Скорость запуска | ≤ 10 m/min |
- Параметры техники безопасности
Значение B10d | 2 x 106 циклов срабатывания |
Тип конструкции | Тип конструкции 2 (EN ISO 14119) |
Степень кодирования пускателя | Невысокая степень кодирования (EN ISO 14119) |
Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
- Интерфейсы
Вид подключения | Разъем M12, 4-конт. | Flexi-Loop-ready | ✔ |
|
- Электрические данные
Принцип переключения | Выключатель замедленного действия |
Категория потребления | DC-13 (IEC 60947-5-1) |
Расчетный рабочий ток (расчетное рабочее напряжение) | 2 A (24 V DC) |
Расчетное напряжение на изоляции Ui | 32 V |
Максимально допустимое импульсное напряжение Uimp | 1.500 V |
Защита от короткого замыкания | 2 A |
Напряжение переключения | ≥ 5 V DC |
Ток переключения (напряжение переключения) | ≥ 5 mA (5 V DC) |
- Механические данные
Вес | 0,08 kg |
Материал корпуса | Термопласт, армированный стекловолокном |
Срок службы механических компонентов | 1 x 106 циклов срабатывания |
- Данные окружающей среды
Тип защиты | IP67 (IEC 60529) |
Диапазон рабочих температур | –20 °C ... +80 °C |
Температура хранения | –20 °C ... +80 °C |
- Классификации
ECl@ss 5.0 | 27272602 |
ECl@ss 5.1.4 | 27272602 |
ECl@ss 6.0 | 27272602 |
ECl@ss 6.2 | 27272602 |
ECl@ss 7.0 | 27272602 |
ECl@ss 8.0 | 27272602 |
ECl@ss 8.1 | 27272602 |
ECl@ss 9.0 | 27272602 |
ETIM 5.0 | EC002592 |
ETIM 6.0 | EC002592 |
UNSPSC 16.0901 | 39122205 |
Показать всё Скрыть всё Технические чертежи

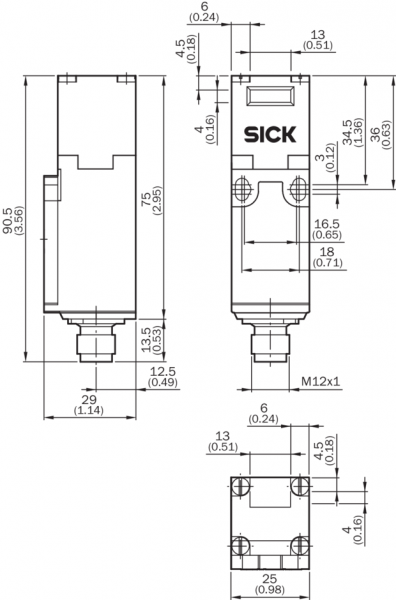

Габаритный чертеж

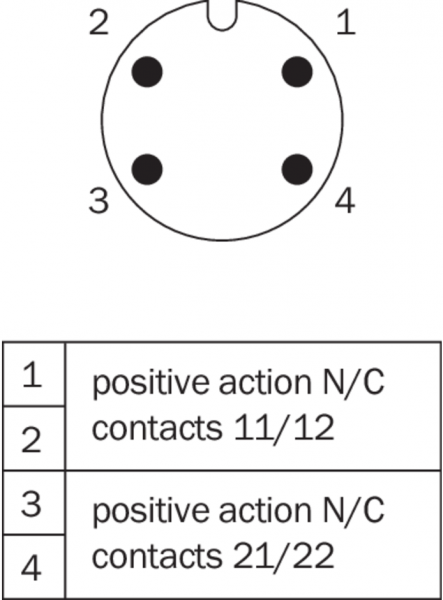

Схема соединений

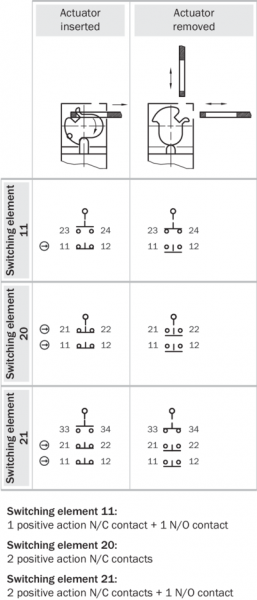

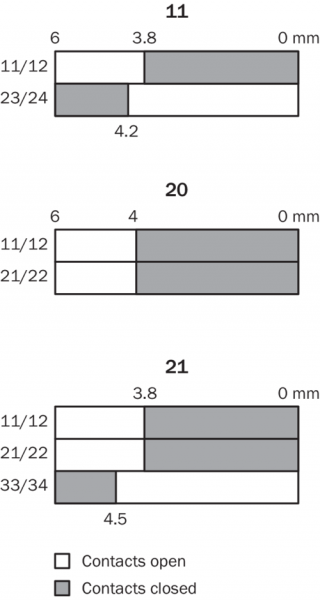

Диаграмма ходов переключения Отображение контактов при извлечении пускателя (полностью вставлен = 0 мм)
