Показать всё Скрыть всё
- Характеристики
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 0 |
| Усилие приведения в действие (отклонение) | ≤ 125 N (300 mm) |
| Частота пускателя | ≤ 3.600 /h |
| Направления включения | 1 |
| Длина троса | ≤ 75 m |
- Параметры техники безопасности
| Значение B10d | 2 x 106 циклов срабатывания |
| Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
- Интерфейсы
| Тип подключения | Разъем M12, 4-конт. | | Flexi-Loop-ready | ✔ |
|
- Электрические данные
| Принцип переключения | Выключатель замедленного действия |
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 0 |
| Категория потребления | DC-13 (IEC 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 2 A (24 V DC) |
| Расчетное напряжение на изоляции Ui | 32 V |
| Максимально допустимое импульсное напряжение Uimp | 1.500 V |
| Защита от короткого замыкания | 2 A |
| Напряжение переключения | ≥ 5 V DC |
| Ток переключения (напряжение переключения) | ≥ 5 mA (5 V DC) |
- Механические данные
| Габариты | 69 mm x 203 mm x 85 mm |
| Вес | 0,84 kg |
| Материал корпуса | Корпус из легкосплавного литья |
| Обработка поверхности | С лакокрасочным покрытием |
| Срок службы механических компонентов | 1 x 106 циклов срабатывания |
- Данные окружающей среды
| Тип защиты | IP65 (IEC 60529) |
| Диапазон рабочих температур | –25 °C ... +80 °C |
| Температура хранения | –25 °C ... +80 °C |
- Классификации
| ECl@ss 5.0 | 27270601 |
| ECl@ss 5.1.4 | 27270690 |
| ECl@ss 6.0 | 27270607 |
| ECl@ss 6.2 | 27270607 |
| ECl@ss 7.0 | 27270607 |
| ECl@ss 8.0 | 27270607 |
| ECl@ss 8.1 | 27270607 |
| ECl@ss 9.0 | 27371201 |
| ETIM 5.0 | EC002033 |
| ETIM 6.0 | EC002033 |
| UNSPSC 16.0901 | 39121545 |
Показать всё Скрыть всё Технические чертежи

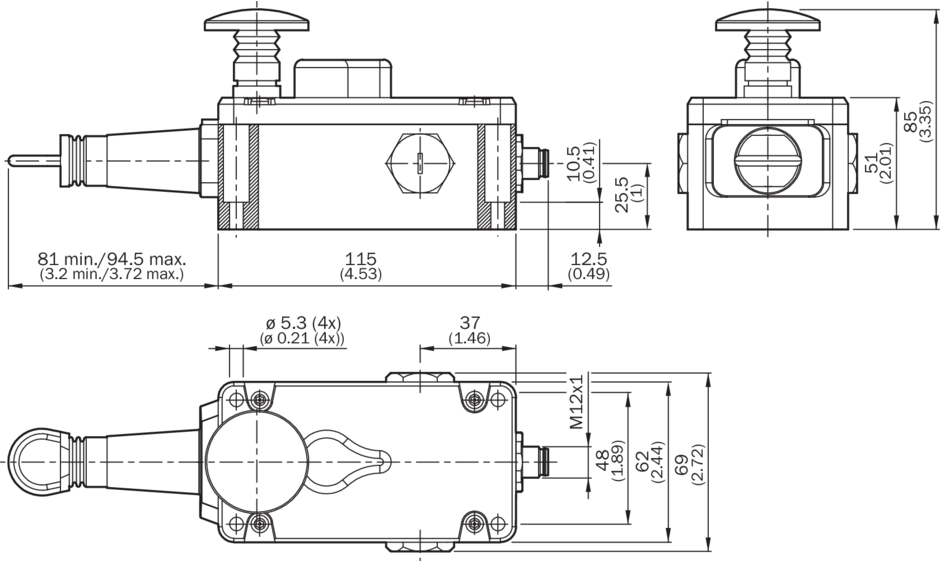

Габаритный чертеж

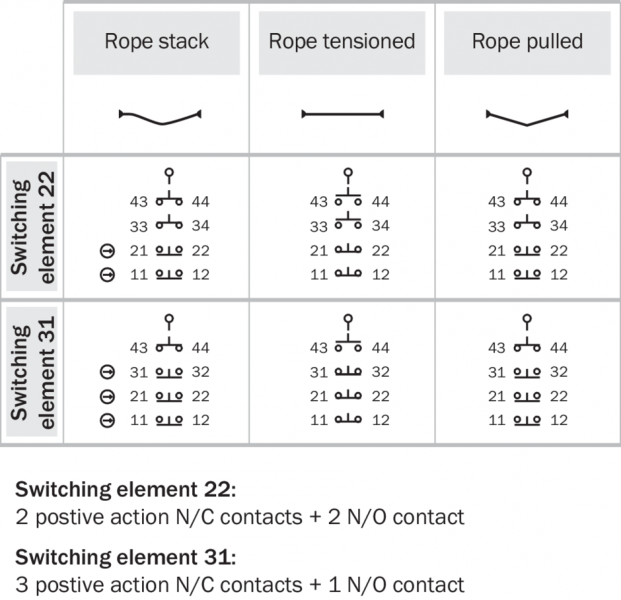

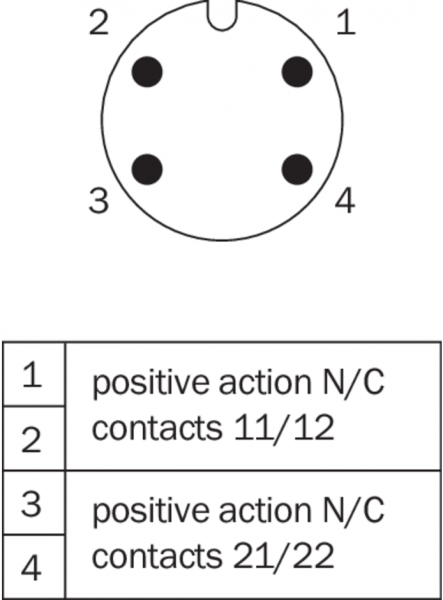

Схема соединений

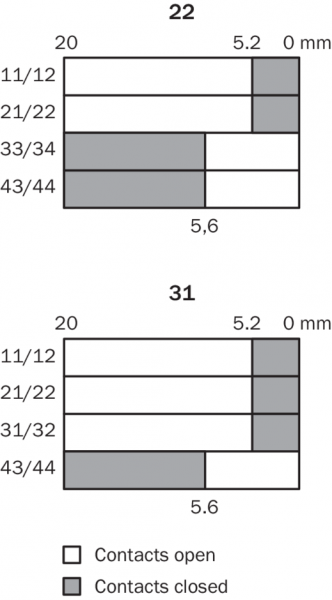

Диаграмма ходов переключения Отображение контактов при извлечении пускателя (полностью вставлен = 0 мм)
