• Характеристики

  Фокус	Программируемый автофокус
  Датчик	Датчик с КМОП-матрицей, оттенки серого
  Разрешение датчика	752 px x 480 px (WVGA)
  Внутренняя подсветка	Красный, синий
  Источник света	Светодиоды подсветки: видимый красный свет (λ = 617 ± 15 нм), видимый синий свет (λ = 470 ± 15 нм)Светодиод обратной связи: видимый зеленый свет (λ = 525 ± 15 нм)Лазерный целеуказатель: видимый красный свет (λ = 630–680 нм)
  Средняя наработка на отказ	75.000 h
  Класс светодиода	1 (IEC 62471:2006-07, EN 62471:2008-09)
  Класс лазера	1, соответствует 21 CFR 1040.10, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
  Частота сканирования	60 Hz, Разрешение WVGA
  Разрешение кода	≥ 0,1 mm 1)
  Расстояние считывания	30 mm ... 500 mm 1) 2)
  Объектив Интегрированный Фокусное расстояние 7 mm

  • 1) Действительно для кодов типов Data-Matrix, PDF417 и 1D при высоком качестве печати.
  • 2) Подробности на диаграмме зоны считывания.

• Производительность

  Читаемые структуры кодов	1D, 2D, Stacked, DPM
  Виды штрихкода	GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93
  Виды 2D-кодов	Data-Matrix ECC200, GS1 Data-Matrix, PDF417, QR-код, PDF417 Truncated
  Квалификация кода	Согласно ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 18004, ISO TR 29158/AIM DPM
  Количество кодов на считывающий проход	1 ... 50
  Количество символов на считывающий проход	500 (с функцией CAN-мультиплексер)
  Внутренняя память изображений	135 MB
  Скорость транспортировки	4 m/s

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Host, AUX, OPC DA Server, FTP (передача изображений) Скорость передачи данных 10/100 Мбит/с
  PROFINET ✔ Функция PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) Скорость передачи данных 10/100 Мбит/с
  EtherNet/IP™ ✔ Скорость передачи данных 10/100 Мбит/с
  EtherCAT® ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600
  Последовательный ✔ , RS-232, RS-422 Функция Host, AUX Скорость передачи данных 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232)
  CAN ✔ Функция Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) Скорость передачи данных 20 kbit/s ... 1 Mbit/s
  CANopen ✔ Скорость передачи данных 20 kbit/s ... 1 Mbit/s
  PROFIBUS DP ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600-2
  USB ✔ Примечание USB 2.0
  Переключающие входы	4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420)
  Переключающие выходы	4 («Результат 1», «Результат 2», 2 выхода через CMC и CDB620/CDM420 или «Результат 1», «Результат 2», «Результат 3», «Результат 4» при использовании 17-жильного кабеля со свободным концом)
  Тактирование сигналов считывания	Переключающие входы, свободно, Последовательный интерфейс, Ethernet, CAN, Автотактирование, Режим «Презентация»
  Оптическая индикация	16 LEDs (5 индикаторов состояния, 10 светодиодных шкальных индикаторов, 1 зеленый светодиод обратной связи)
  Акустическая индикация	Бипер/зуммер (отключаемый, с возможностью функции получения результата)
  Элементы управления	2 клавиши (выбор и запуск / отключение функций)
  Конфигурационное ПО	SOPAS ET
  Карта памяти	Карта памяти MicroSD (Flash-Card), макс. 32 ГБ, опция
  Сохранение и вызов данных	Сохранение изображений и других данных на карту памяти MicroSD и внешнее FTP-хранилище
  Максимальная частота энкодера	300 Hz
  Управление внешней подсветкой	Через цифровой выход (триггер макс. 24 В)

• Механика/электроника

  Электрическое подключение	1 x M12, 17-контактный штекер 1 x M12, 4-контактный гнездовой разъем Ethernet
  Рабочее напряжение	10 V DC ... 30 V DC
  Потребляемая мощность	Typ. 3 W
  Выходной ток	≤ 100 mA
  Корпус	Алюминиевое литье
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
  Класс защиты	III
  Электробезопасность	EN 60950-1 (2006-04) / EN 60950-1/A11 (2009-03)
  Вес	170 g
  Размеры (Д x Ш x В)	71 mm x 43 mm x 35,6 mm 1)

  • 1) Поворотный блок подключения выступает на 17,8 мм.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2 (2006-03) / EN 61000-6-2 (2009-05)
  Виброустойчивость	EN 60068-2-6:2008-02
  Ударопрочность	EN 60068-2-27:2009-05
  Диапазон рабочих температур	0 °C ... +50 °C
  Температура хранения	–20 °C ... +70 °C
  Допустимая относительная влажность воздуха	90 %, без образования конденсата
  Нечувствительность ко внешним источникам света	2.000 lx, на код

• Классификации

  ECl@ss 5.0	27280103
  ECl@ss 5.1.4	27280103
  ECl@ss 6.0	27280103
  ECl@ss 6.2	27280103
  ECl@ss 7.0	27280103
  ECl@ss 8.0	27280103
  ECl@ss 8.1	27280103
  ECl@ss 9.0	27280103
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	43211701

Показать всё Скрыть всё

Технические чертежи

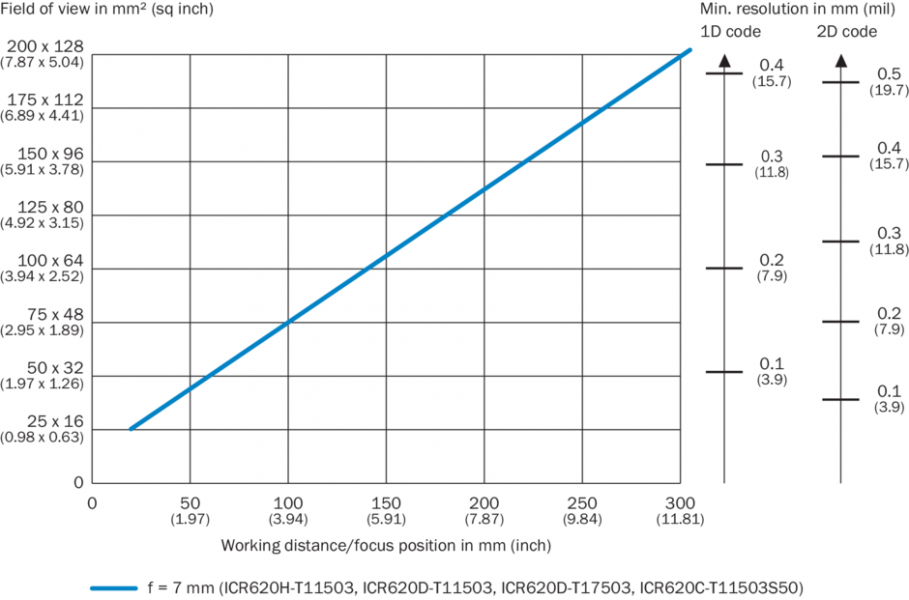

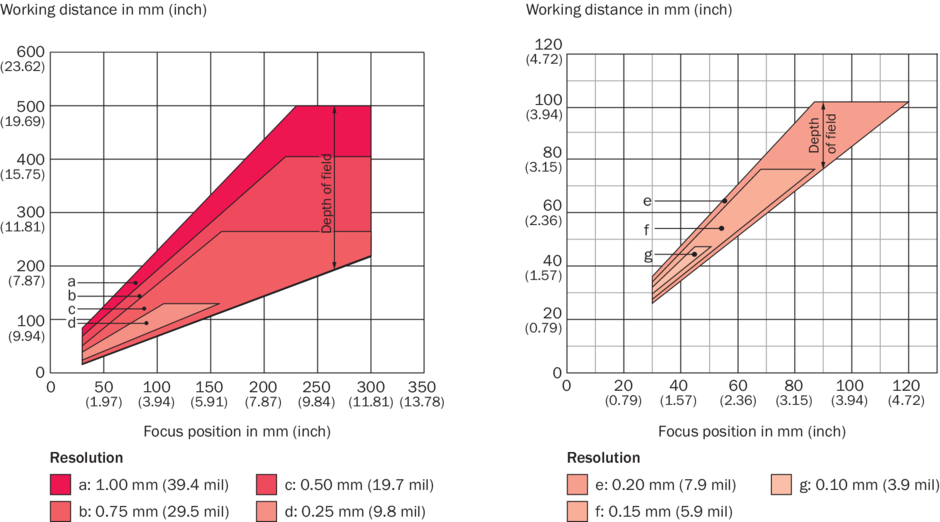

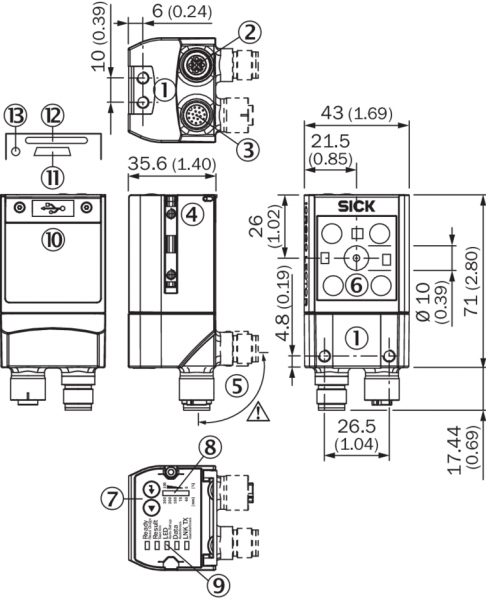

Габаритный чертеж Lector62x Professional Диаграмма поля считывания Зона обзора Вид: Галерея Список Показать всё Скрыть всё
