- Характеристики
| Версия | Standard Range |
| Область применения | General Purpose |

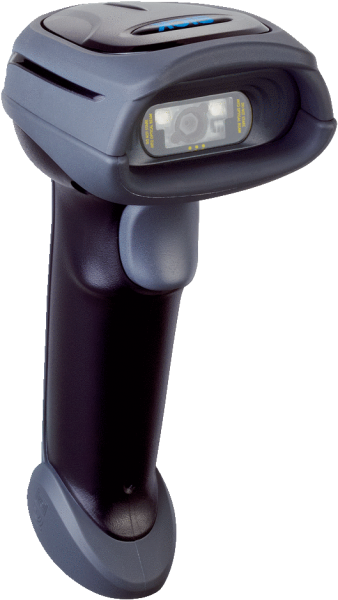

| Исполнение сканера | Ручной сканер для двухмерных кодов |
| Источник света | Светодиоды подсветки: видимый красный свет (630 нм). |
| Частота сканирования | 60 Hz |
| Разрешение кода | ≥ 0,13 mm 1) ≥ 0,25 mm 2) |
| Расстояние считывания | 30 mm ... 380 mm 3) |
- Производительность
| Читаемые структуры кодов | 1D, 2D, Stacked |
| Виды штрихкода | Codabar, Code 39, Interleaved 2 of 5, Code 93, Code 128, UPC / GTIN / EAN, RSS, Australian Post, China Post, German Post, US Planet, US Postnet, British Post, Intelligent Mail, Japan Post, Korean Post, Dutch KIX Post |
| Виды 2D-кодов | Data-Matrix, QR-код, MicroQR-Code, Aztec, MaxiCode |
| Виды многоуровневых кодов | PDF417, MicroPDF417, Code 49, Code 16K, Composite, Codablock F |
| Мощность аккумулятора | Более 60 000 циклов сканирования с полной нагрузкой |
| Буферная память кодов | 5000 кодов (EAN, для сканирования в пакетном режиме), 100 000 кодов (EAN, для сканирования вне пределов дальности сканирования) |
- Интерфейсы
| Ethernet | ✔ | | Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
|
| PROFINET | ✔ | | Функция | PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) |
|
| EtherCAT® | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600 |
|
| Последовательный | ✔ , RS-232 TTL |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
|
| USB | ✔ | | Функция | Подключение клавиатуры, эмуляция COM-порта |
|
| PS/2 | ✔ | | Функция | Подключение клавиатуры |
|
| Bluetooth | ✔ | | Примечание | Bluetooth TM V4.0, 2,402 ... 2,4830 Ггц. | | Функция | Радиус радиосвязи 100 м при отсутствии препятствий, пакетная функция для расширения радиуса радиосвязи, с одной базовой станцией могут работать до семи сканеров. |
|
| Оптическая индикация | 2 LEDs (Подтверждение считывания, Уровень заряда аккумулятора, Состояние соединения) |
| Акустическая индикация | Бипер, отключаемый |
| Вибрация | Нет |
| Конфигурационное ПО | IDM Setup Tool |
- Механика/электроника
| Рабочее напряжение | 5 V DC, ± 5 % |
| Потребление тока | Эксплуатация: typ. 300 mA Режим ожидания: typ. 180 mA |
| Цвет корпуса | Черный, серый |
| Тип защиты | IP41 |
| Вес | 230 g, без кабеля |
| Размеры (Д x Ш x В) | 95 mm x 70,5 mm x 161,7 mm |
- Данные окружающей среды
| Ударопрочность | 25 проб на падение с высоты 1,8 м, на бетон |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Температура хранения | –40 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 95 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 100.000 lx |
- Общие указания
| Комплект поставки | Аккумулятор входит в комплект поставки |
- Классификации
| ECl@ss 5.0 | 27280101 |
| ECl@ss 5.1.4 | 27280101 |
| ECl@ss 6.0 | 27280101 |
| ECl@ss 6.2 | 27280101 |
| ECl@ss 7.0 | 27280101 |
| ECl@ss 8.0 | 27280101 |
| ECl@ss 8.1 | 27280101 |
| ECl@ss 9.0 | 27280101 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 43211701 |
Показать всё Скрыть всё Технические чертежи

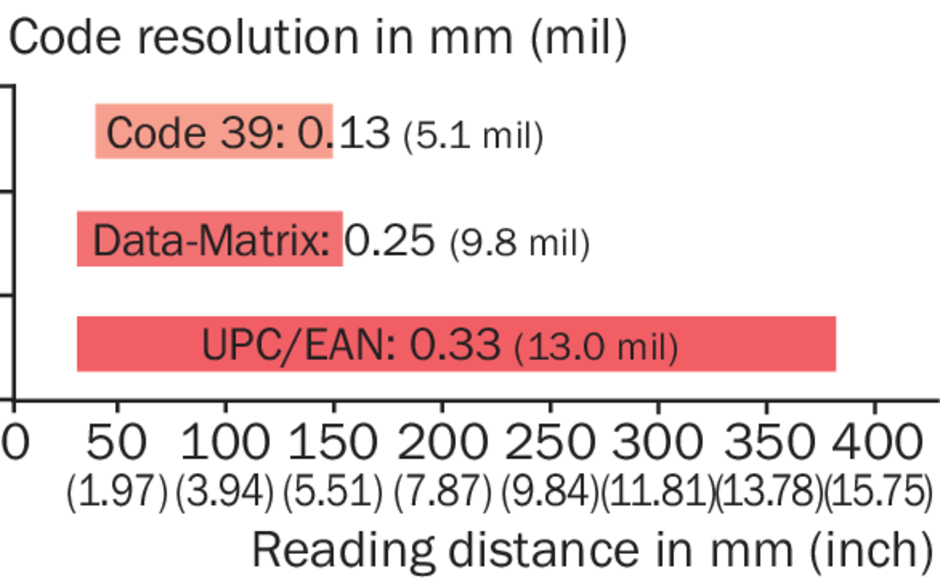

Диаграмма поля считывания IDM2xx-xxxS Standard Range
