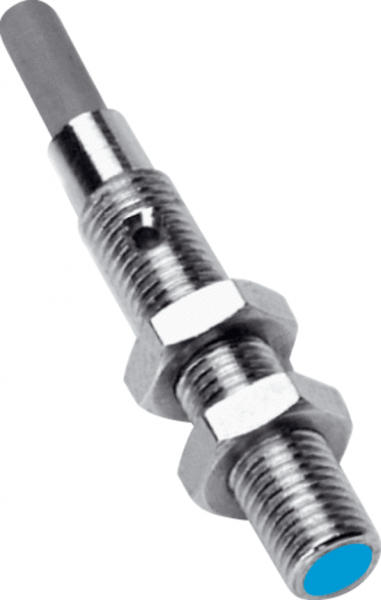

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Конструкция корпуса | Стандартная конструкция |
| Размер резьбы | M4 0,5 |
| Диаметр | Ø 4 mm |
| Расстояние срабатывания Sn | 0,6 mm |
| Расстояние срабатывания обеспечено Sa | 0,486 mm |
| Монтаж | Вровень |
| Частота переключения | 5.000 Hz |
| Тип подключения | Кабель с разъемом M8, 3-конт., с гайкой с накаткой, 0,2 m 1) |
| Переключающий выход | PNP |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Тип защиты | IP67 2) |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Падение напряжения | ≤ 2 V 2) |
| Потребление тока | ≤ 10 mA 3) |
| Задержка готовности | ≤ 10 ms |
| Гистерезис | 1 % ... 10 % |
| Воспроизводимость | ≤ 2 % 4) |
| Отклонение температуры (от Sr) | ≤ 10 % |
| ЭМС | EN 60947-5-2 IEC 61000-4-2: (тестовый уровень 2) IEC 61000-4-4: (тестовый уровень 2) |
| Постоянный ток Ia | ≤ 100 mA |
| Материал кабеля | Полиуретан |
| Диаметр провода | Ø 2,6 mm |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал корпуса | Нержавеющая сталь, Нержавеющая сталь (V2A) |
| Материал, активная поверхность | Пластик, Пластик |
| Длина корпуса | 22 mm |
| Полезная длина резьбы | 19 mm |
| Макс. момент затяжки | ≤ 0,8 Nm |
| № файла UL | NRKH.E191603 |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Нержавеющая сталь (V2A) | Ок. 0,8 |
| Алюминий (Al) | Ок. 0,55 |
| Медь (Cu) | Ок. 0,5 |
| Латунь (Ms) | Ок. 0,65 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 0 mm |
| B | 0 mm |
| C | 4 mm |
| D | 1,8 mm |
| E | 0 mm |
| F | 5 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи
Указания по установке Монтаж почти вровень с плоскостью

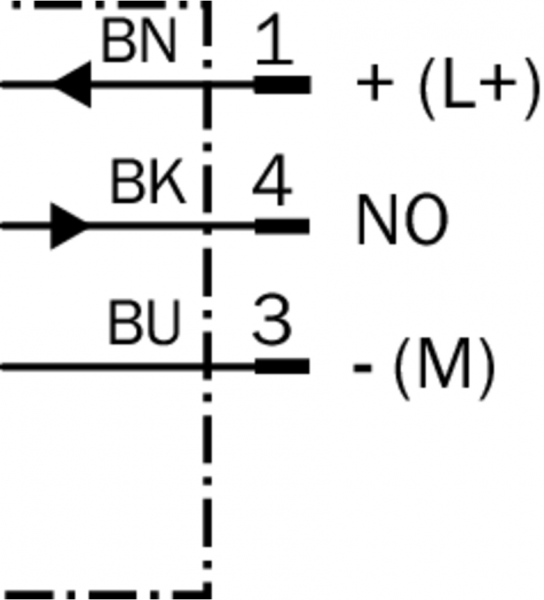

Схема соединений cd-002

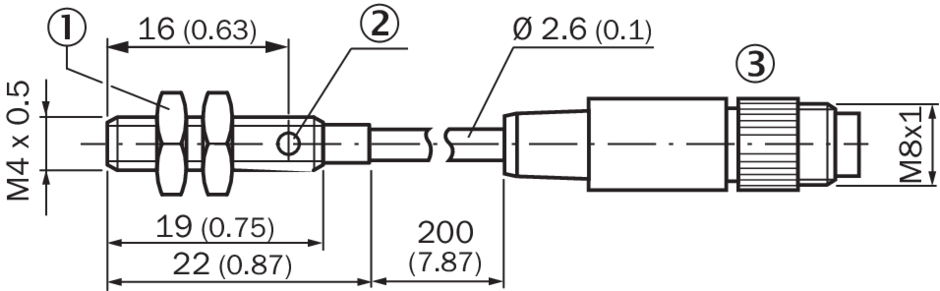

Габаритный чертеж IM04, стандарт, вровень с плоскостью, кабель со штекером и гайкой с накаткой
