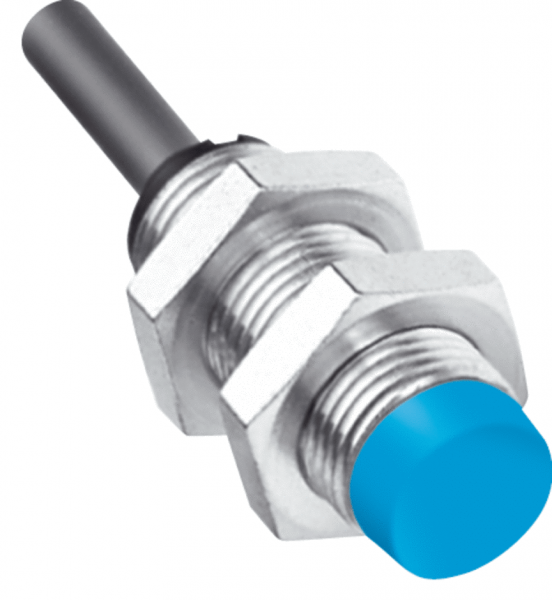

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Размер резьбы | M12 1 |
| Диаметр | Ø 12 mm |
| Расстояние срабатывания Sn | 4 mm |
| Расстояние срабатывания обеспечено Sa | 3,24 mm |
| Монтаж | С выступающей частью |
| Частота переключения | 1.500 Hz |
| Тип подключения | Кабель, 2-жильный, 2 m |
| Переключающий выход | NAMUR |
| Функция выхода | Нормально закрытый |
| Тип защиты | IP67 1) |
- Механика/электроника
| Напряжение питания | 7,5 V DC ... 25 V DC 1) |
| Потребление тока | ≤ 30 mA 1) |
| Гистерезис | 1 % ... 15 % |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-6 |
| Потребляемый ток демпфированный | ≤ 1 mA |
| Потребляемый ток недемпфированный | ≥ 2,2 mA |
| Материал кабеля | PVC |
| Поперечное сечение кабеля | 0,34 mm² |
| Диаметр провода | Ø 4,9 mm |
| Сопротивление провода | 50 Ω |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –20 °C ... +70 °C |
| Материал корпуса | Металл, никелированная латунь |
| Материал, активная поверхность | Пластик, Пластик |
| Длина корпуса | 30 mm |
| Полезная длина резьбы | 25 mm |
| Макс. момент затяжки | 7 Nm |
| Вес | 127 g |
| Комплект поставки | Крепежная гайка (2 шт.), размер под ключ 17, металл |
| Свидетельство ЕС об испытаниях промышленного образца | PTB 03 ATEX 2037 |
| Категория взрывоопасной зоны | 1G |
| Макс. входное напряжение Ui | 15 V 2) |
| Макс. входная мощность Ui | 120 mW 2) |
| Макс. входной ток Ii | 50 mA 2) |
| Макс. внутренняя емкость Ci | 140 nF 2) |
| Макс. внутренняя индуктивность Li | 130 µH 2) |
| Номинальное напряжение | 8,2 V DC 3) |
| Маркировка прибора | II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Нержавеющая сталь (V2A) | Ок. 0,7 |
| Алюминий (Al) | Ок. 0,4 |
| Медь (Cu) | Ок. 0,3 |
| Латунь (Ms) | Ок. 0,5 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 12 mm |
| B | 24 mm |
| C | 12 mm |
| D | 12 mm |
| E | 8 mm |
| F | 32 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

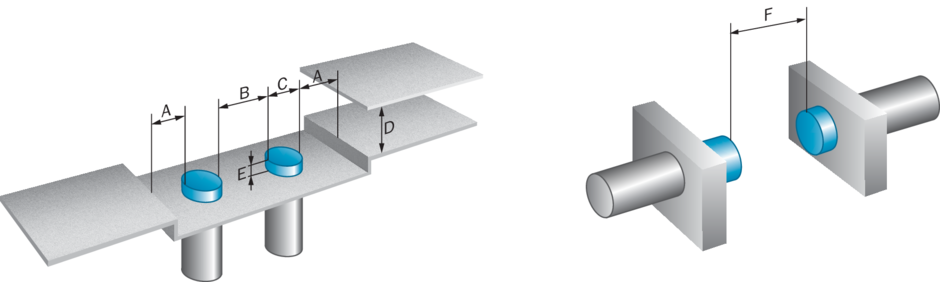

Указания по установке Монтаж не вровень с плоскостью

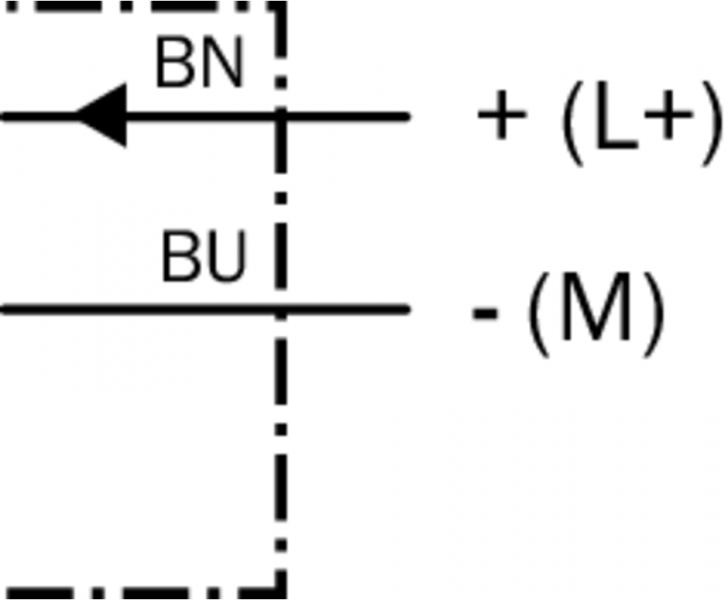

Схема соединений cd-012

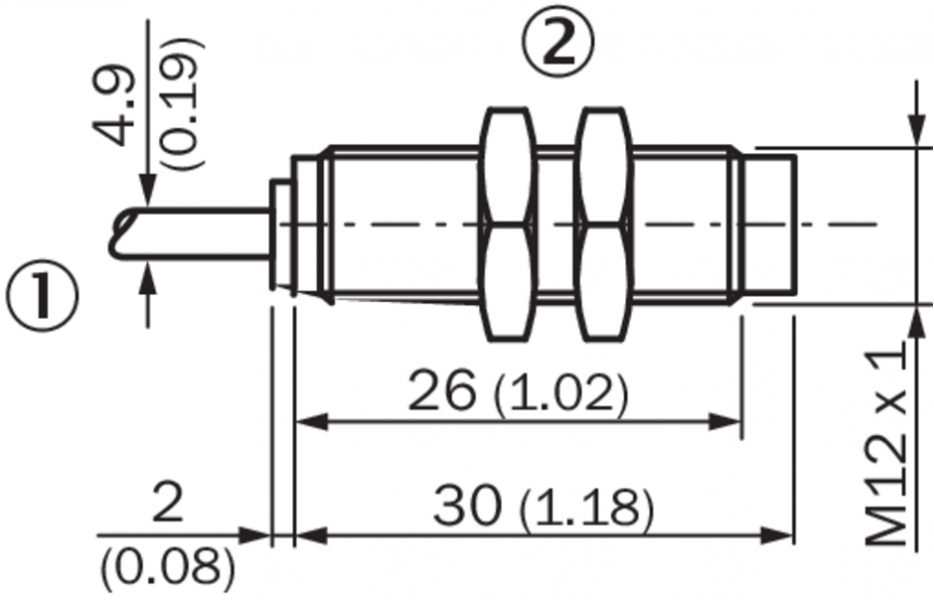

Габаритный чертеж IM12 Namur, не вровень с плоскостью
