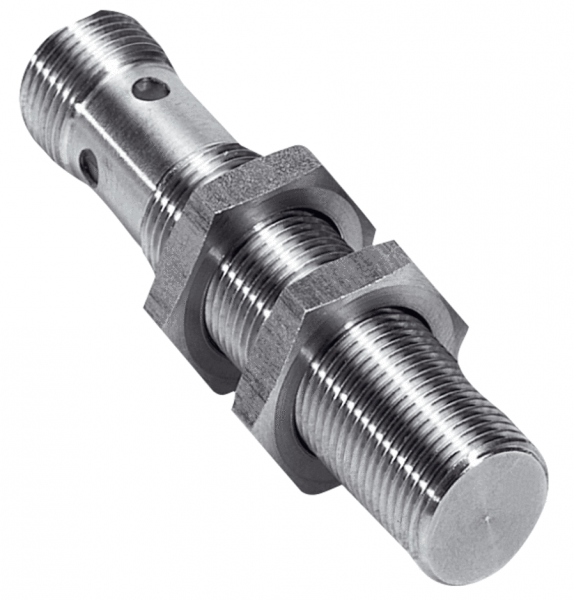

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Размер резьбы | M12 1 |
| Диаметр | Ø 12 mm |
| Расстояние срабатывания Sn | 6 mm |
| Расстояние срабатывания обеспечено Sa | 4,86 mm |
| Монтаж | Вровень |
| Частота переключения | 600 Hz |
| Тип подключения | Разъем M12, 4-конт. |
| Переключающий выход | NPN |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Тип защиты | IP68, IP69K 1) |
| Особые свойства | Активная поверхность из металла, Тройное расстояние срабатывания |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 20 % 1) |
| Падение напряжения | ≤ 2 V 2) |
| Потребление тока | ≤ 10 mA 3) |
| Задержка готовности | ≤ 40 ms |
| Гистерезис | 1 % ... 15 % |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Отклонение температуры (от Sr) | ≤ 10 % |
| ЭМС | Согласно EN 60947-5-2 |
| Постоянный ток Ia | ≤ 200 mA |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –25 °C ... +85 °C |
| Материал корпуса | Нержавеющая сталь, V4A (1.4435, 316L) |
| Материал, активная поверхность | Нержавеющая сталь, V4A (1.4435, 316L) |
| Длина корпуса | 60 mm |
| Полезная длина резьбы | 41 mm |
| Макс. момент затяжки | ≤ 20 Nm |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Сталь St37 (Fe) | Ок. 1 |
| Нержавеющая сталь (V4A) | Ок. 0,45 |
| Алюминий (Al) | Ок. 1 |
| Медь (Cu) | Ок. 0,85 |
| Латунь (Ms) | Ок. 1,3 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 6 mm |
| B | 38 mm |
| C | 12 mm |
| D | 18 mm |
| E | 0 mm |
| F | 60 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

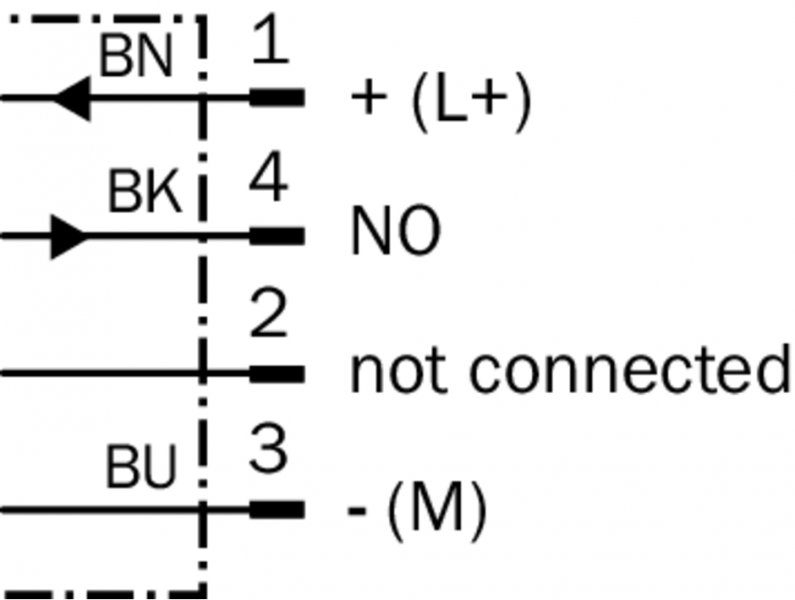

Схема соединений cd-007

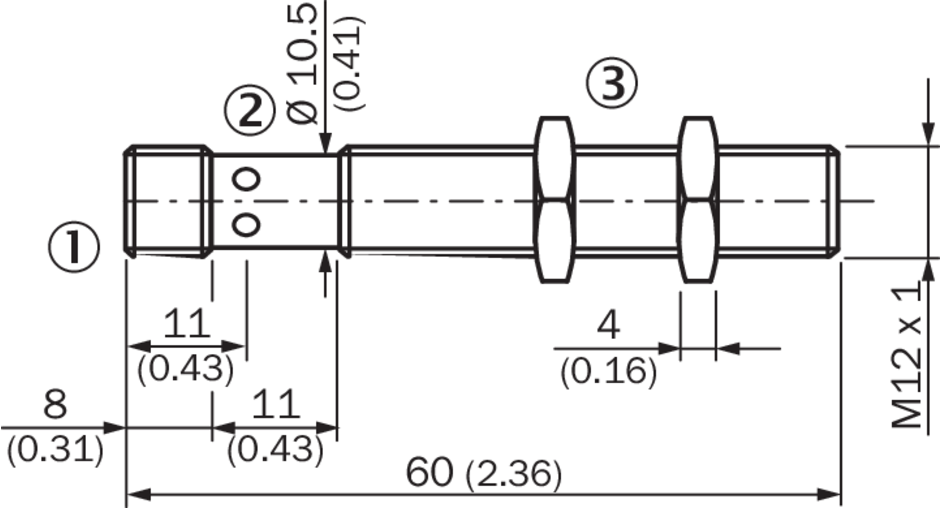

Габаритный чертеж IM12 Inox, вровень с плоскостью
Указания по установке Монтаж не вровень с плоскостью
