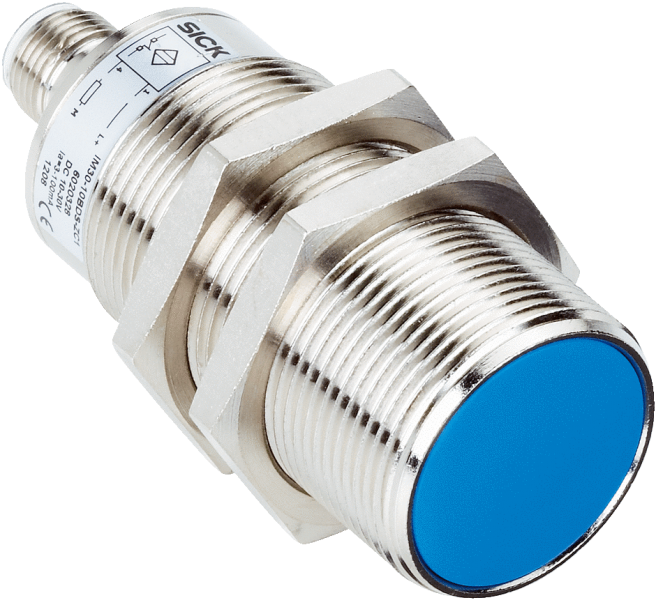

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Конструкция корпуса | Стандарт |
| Размер резьбы | M30 1,5 |
| Диаметр | Ø 30 mm |
| Расстояние срабатывания Sn | 15 mm |
| Монтаж | С выступающей частью |
| Частота переключения | 25 Hz 1) 30 Hz 2) |
| Тип подключения | Кабель, 2-жильный, 2 m |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Перем./пост. ток, 2-проводной |
| Тип защиты | IP67 3) |
| Особые свойства | Подключается последовательно |
- Механика/электроника
| Напряжение питания | 20 V AC/DC ... 250 V AC/DC |
| Падение напряжения | ≤ 6,5 V |
| Задержка готовности | ≤ 8 ms |
| Гистерезис | 1 % ... 15 % |
| Воспроизводимость | ≤ 10 % 1) 2) 3) |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 По EN 55011, класс В |
| Постоянный ток Ia | ≤ 200 mA |
| Остаточный ток | ≤ 4 mA |
| Минимальный ток нагрузки | ≥ 5 mA |
| Кратковременный ток | 2,2 A 4) |
| Материал кабеля | PVC |
| Поперечное сечение кабеля | 0,5 mm² |
| Защита от короткого замыкания | – 5) |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –25 °C ... +70 °C |
| Материал корпуса | Металл, никелированная латунь |
| Материал, активная поверхность | Пластик, Пластик |
| Длина корпуса | 81 mm |
| Полезная длина резьбы | 44 mm |
| Макс. момент затяжки | ≤ 50 Nm |
| Класс защиты | II |
| Расчетное напряжение на изоляции Ui | 250 V AC |
| Категория потребления | AC-140 6) |
| Степень загрязнения | 3 |
| Максимально допустимое импульсное напряжение | 4 kV |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи
Указания по установке Монтаж не вровень с плоскостью

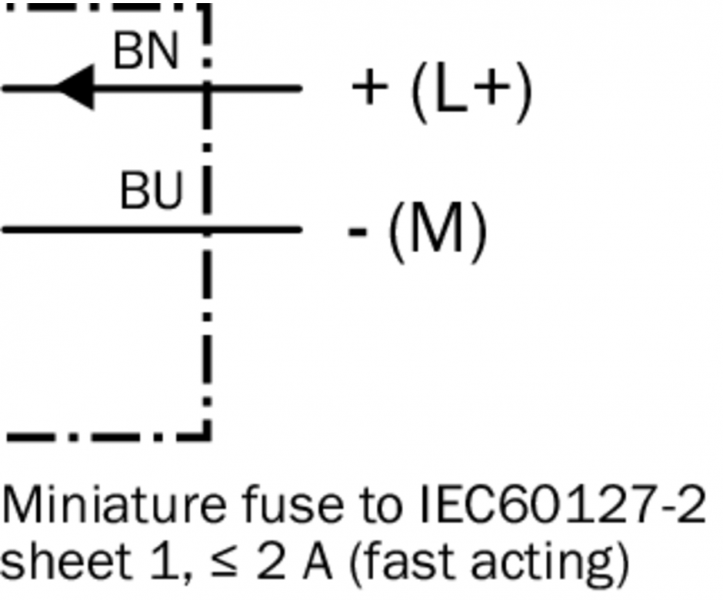

Схема соединений cd-121

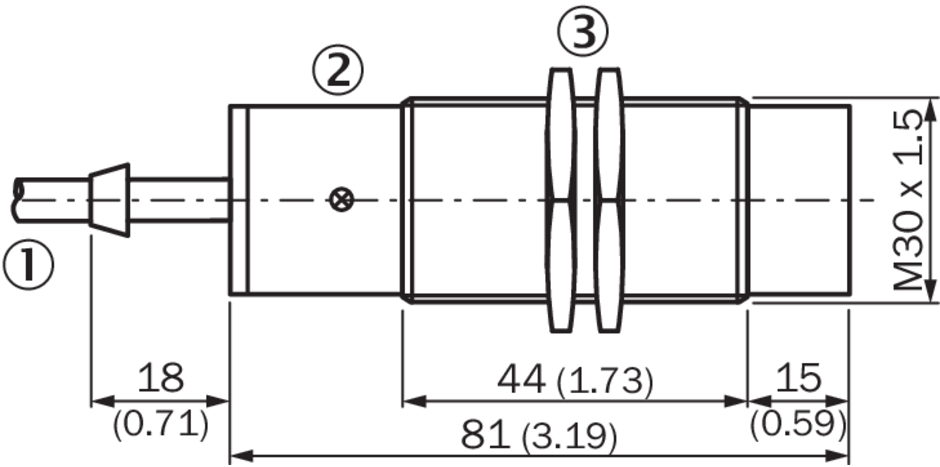

Габаритный чертеж IM30, AC/DC 2-провод., кабель, не вровень с плоскостью
