Показать всё Скрыть всё

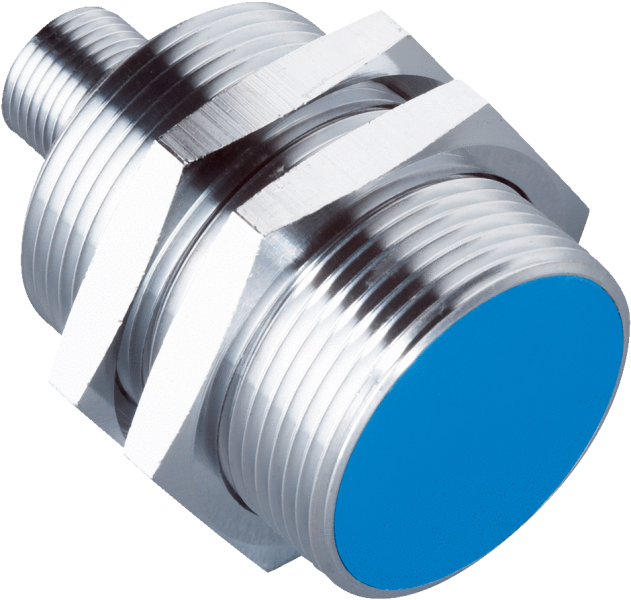

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M30 1,5
  Диаметр	Ø 30 mm
  Расстояние срабатывания Sn	0 mm ... 20 mm
  Расстояние срабатывания обеспечено Sa	16,2 mm
  Монтаж	Псевдозаподлицо
  Тип подключения	Разъем M12, 4-конт.
  Функция выхода	Аналоговый
  Точность воспроизведения	0,3 mm 1) 2) 3)
  Стабильность повторяемости (TA пост.)	± 0,05 mm
  Разрешение	≤ 5 µm
  Тип защиты	IP67 4)
  Особые свойства	Аналоговый выход

  • 1) Согласно IEC 60947-5-2.
  • 2) Ub = DC 20 V ... 30 V.
  • 3) TA = 23 °C ± 5 °C.
  • 4) Согласно EN 60529: 2000-09.

• Механика/электроника

  Напряжение питания	15 V DC ... 30 V DC
  Остаточная пульсация	≤ 20 % 1)
  Задержка готовности	≤ 50 ms
  Отклонение температуры (от Sr)	≤ 10 %
  Ток холостого хода тип.	≤ 12 mA 2)
  Ток нагрузки	± 10 mA 3)
  Макс. нагрузочное сопротивление	400 Ω Ub = 15 V 1.000 Ω Ub = 30 V
  Выходное напряжение на QA1	s = 0 mm: 0 V/-0 +0,4 V (23 °C) s = 10 mm: +5,2 V/ +-0,4 V (23 °C) s = 20 mm: +10 V/ +-0,4 V (23 °C)
  Выходной ток на QA2	s = 0 mm: 4 mA/ +-0,8 mA (23 °C) s = 20 mm: 20 mA/ +-0,8 mA (23 °C)
  Выходное напряжение	0 V ... 10 V
  Диапазон	200 Hz 4)
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Диапазон температур при работе	–25 °C ... +70 °C 5) 6)
  Материал корпуса	Металл, никелированная латунь
  Материал, активная поверхность	Пластик
  Длина корпуса	48,5 mm
  Полезная длина резьбы	27 mm

  • 1) От UV.
  • 2) Не задействован.
  • 3) На выходе напряжения QA1.
  • 4) –3 дБ при s = 10 мм.
  • 5) QA1 нагружен, QA2 не нагружен.
  • 6) QA1 не нагружен, QA2 нагружен: см. уменьшение температуры.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,65
  Алюминий (Al)	Ок. 0,2
  Медь (Cu)	Ок. 0,17
  Латунь (Ms)	Ок. 0,3

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	25 mm
  B	50 mm
  C	30 mm
  D	60 mm
  E	6 mm
  F	200 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

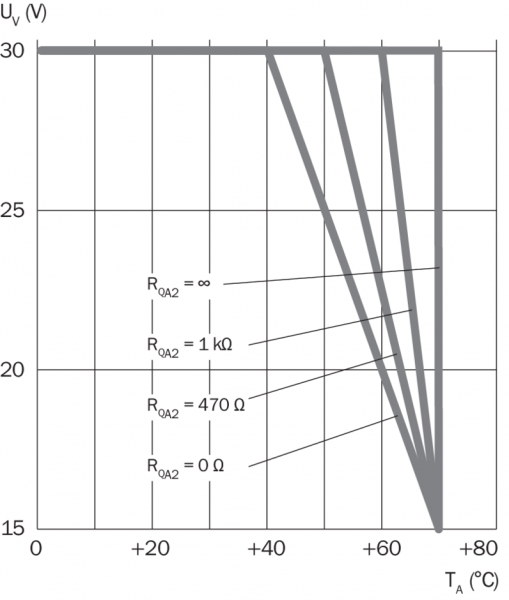

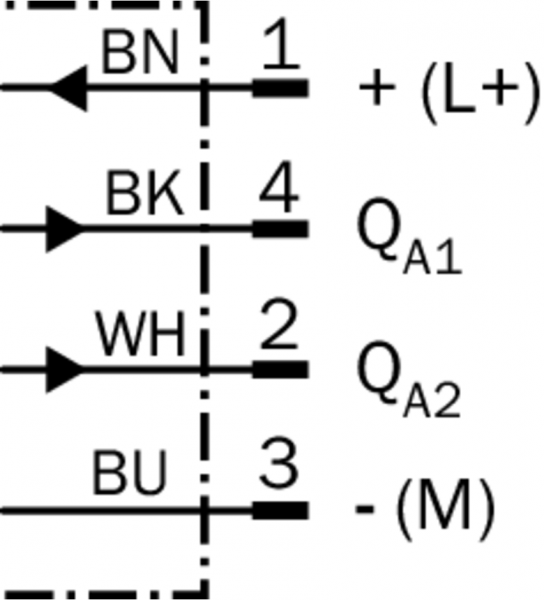

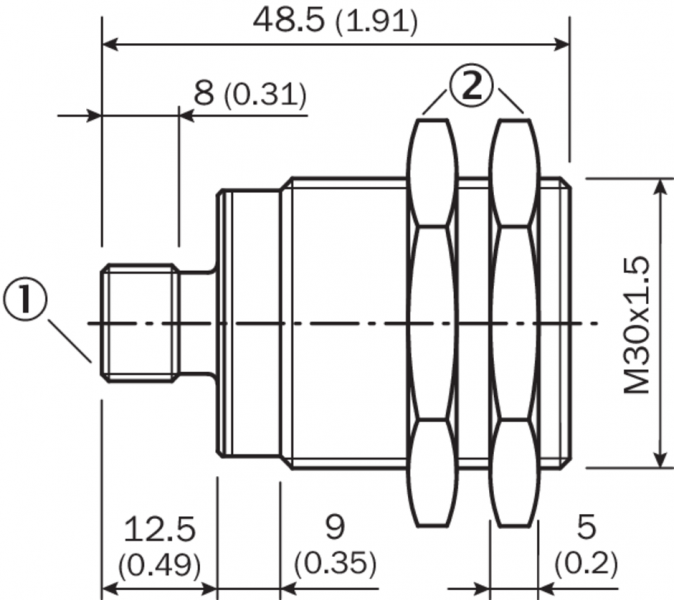

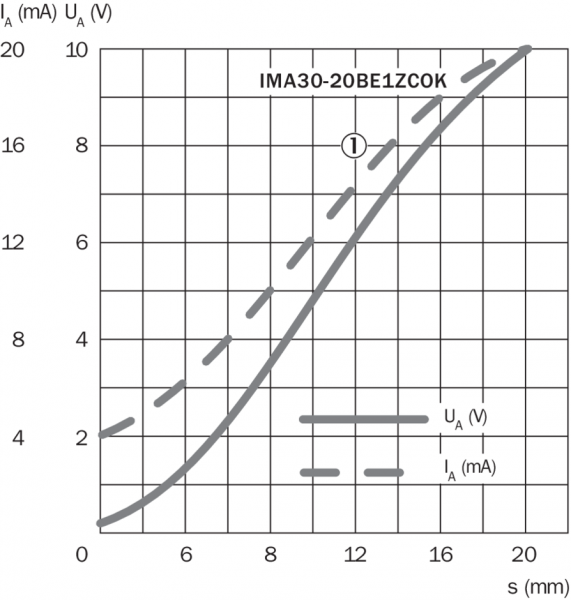

Указания по установке Монтаж не вровень с плоскостью Схема соединений cd-022 Снижение температуры Кривая срабатывания IMA30 Габаритный чертеж IMA30, штекер, почти вровень с плоскостью Вид: Галерея Список Показать всё Скрыть всё
