Показать всё Скрыть всё

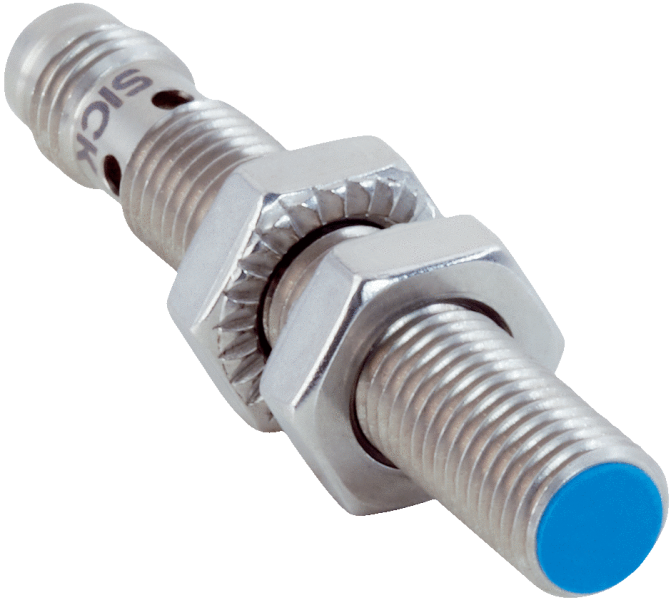

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Конструкция корпуса | Стандарт |
| Размер резьбы | M8 1 |
| Диаметр | Ø 8 mm |
| Расстояние срабатывания Sn | 2 mm |
| Расстояние срабатывания обеспечено Sa | 1,62 mm |
| Монтаж | Вровень |
| Частота переключения | 4.000 Hz |
| Тип подключения | Разъем M8, 3-конт. 1) |
| Переключающий выход | NPN |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Тип защиты | IP68 2) IP69K 3) |
| Особые свойства | Устойчивость к воздействию охлаждающих и смазочных материалов, визуальная сигнализация при настройке |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Падение напряжения | ≤ 2 V 1) |
| Потребление тока | ≤ 10 mA 2) |
| Гистерезис | 3 % ... 20 % |
| Воспроизводимость | ≤ 2 % 3) 4) |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 |
| Постоянный ток Ia | ≤ 200 mA |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/15 г |
| Диапазон температур при работе | –40 °C ... +100 °C |
| Материал корпуса | Нержавеющая сталь, V2A (1.4305) |
| Материал, активная поверхность | Пластик, LCP |
| Длина корпуса | 50 mm |
| Полезная длина резьбы | 38 mm |
| Макс. момент затяжки | Typ. 14 Nm 5) |
| № файла UL | E181493 |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Нержавеющая сталь (V2A) | Ок. 0,74 |
| Алюминий (Al) | Ок. 0,43 |
| Медь (Cu) | Ок. 0,33 |
| Латунь (Ms) | Ок. 0,46 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| B | 6,5 mm |
| C | 8 mm |
| D | 6 mm |
| F | 16 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

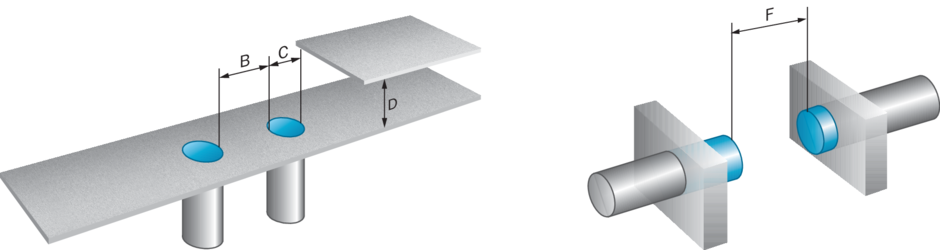

Указания по установке Монтаж заподлицо

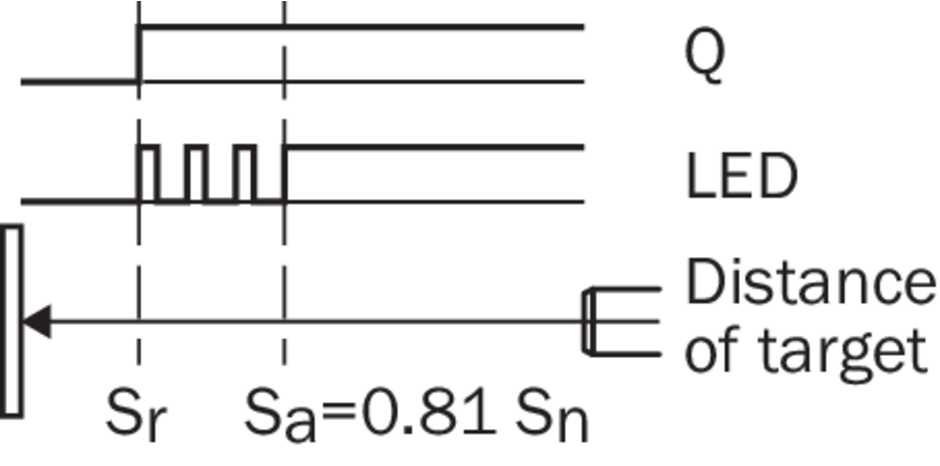

Сигнализация при настройке

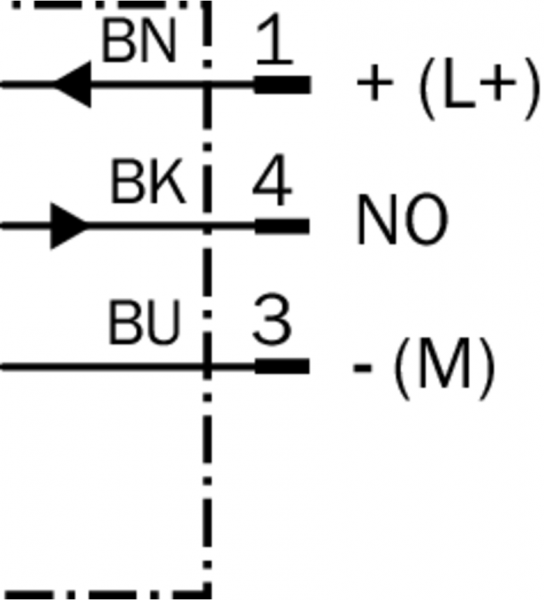

Схема соединений cd-002

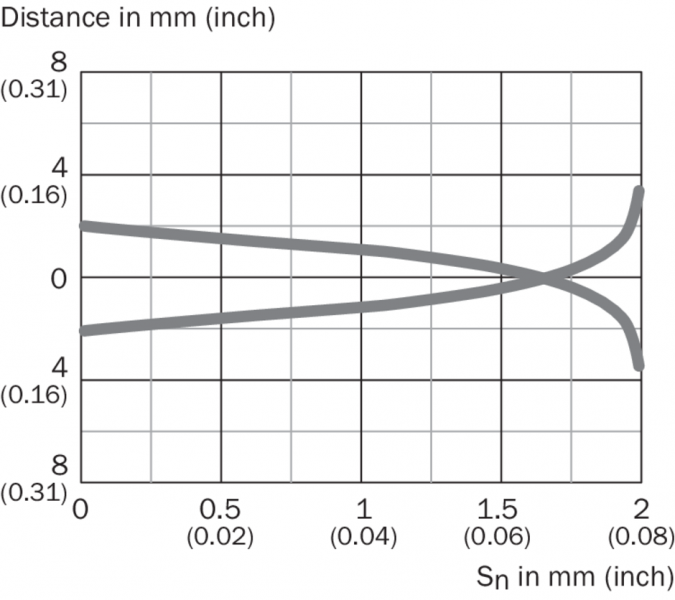

кривая срабатывания

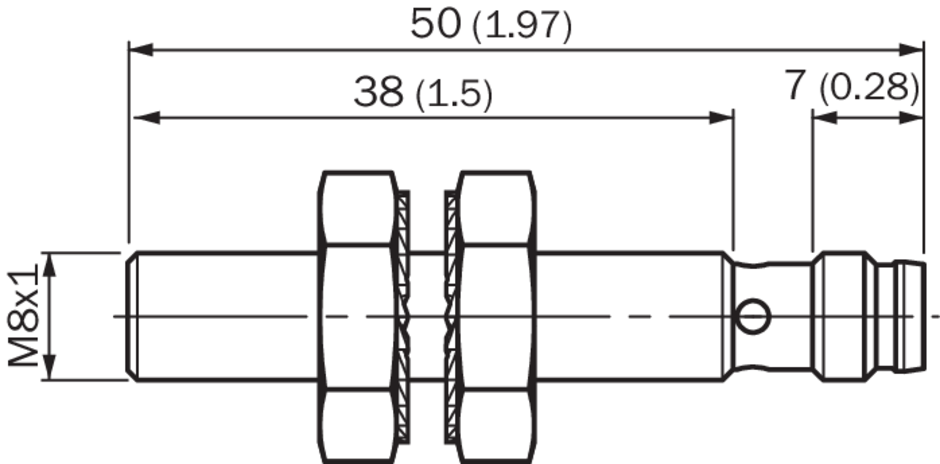

Габаритный чертеж IMB08 стандарт, штекер M8, вровень с плоскостью
