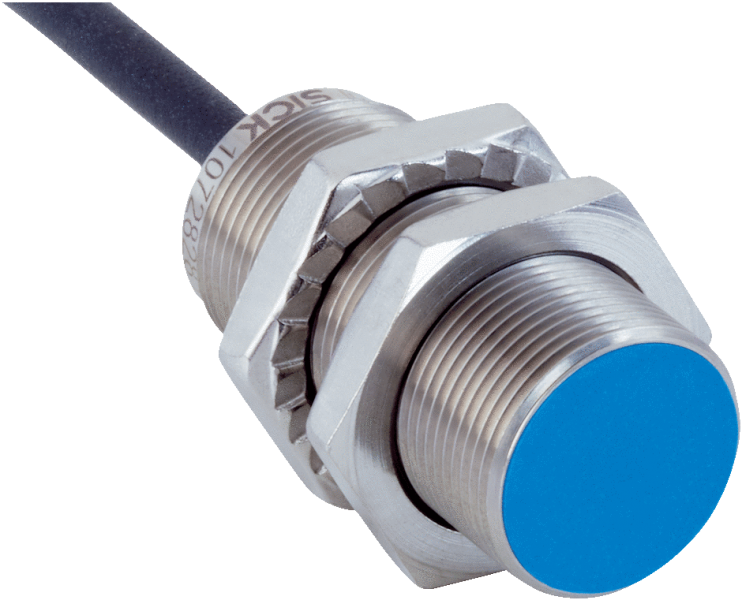

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Конструкция корпуса | Короткий корпус |
| Размер резьбы | M18 1 |
| Диаметр | Ø 18 mm |
| Расстояние срабатывания Sn | 8 mm |
| Расстояние срабатывания обеспечено Sa | 6,48 mm |
| Монтаж | Вровень |
| Частота переключения | 1.000 Hz |
| Тип подключения | Кабель, 3-жильный, 2 m |
| Переключающий выход | PNP |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Тип защиты | IP68 1) IP69K 2) |
| Особые свойства | Устойчивость к воздействию охлаждающих и смазочных материалов, визуальная сигнализация при настройкеВозможна коммуникация через IO-Link 1.0 |
- Интерфейс связи
| Интерфейс связи | IO-Link V1.0 |
| Mode | COM2 (38,4 kBaud) |
| Длина технологических данных | 1 Byte |
| Структура технологических данных | Bit 0 = Sr reached Bit 1 = Sa reached |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Падение напряжения | ≤ 2 V 1) |
| Потребление тока | ≤ 10 mA 2) |
| Гистерезис | 3 % ... 20 % |
| Воспроизводимость | ≤ 2 % 3) 4) |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 |
| Постоянный ток Ia | ≤ 200 mA |
| Материал кабеля | Полиуретан |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г |
| Диапазон температур при работе | –40 °C ... +100 °C |
| Материал корпуса | Нержавеющая сталь, V2A (1.4305) |
| Материал, активная поверхность | Пластик, LCP |
| Длина корпуса | 40 mm |
| Полезная длина резьбы | 35 mm |
| Макс. момент затяжки | Typ. 90 Nm 5) |
| Класс защиты | II 6) |
| № файла UL | E181493 |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Нержавеющая сталь (V2A) | Ок. 0,55 |
| Алюминий (Al) | Ок. 0,24 |
| Медь (Cu) | Ок. 0,19 |
| Латунь (Ms) | Ок. 0,24 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 9 mm |
| B | 18 mm |
| C | 18 mm |
| D | 24 mm |
| E | 2 mm |
| F | 64 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
- Интерфейс связи
| Интерфейс связи | IO-Link V1.0 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Длина технологических данных | 1 Byte |
| Структура технологических данных | Bit 0 = Sr reached Bit 1 = Sa reached |
Показать всё Скрыть всё Технические чертежи

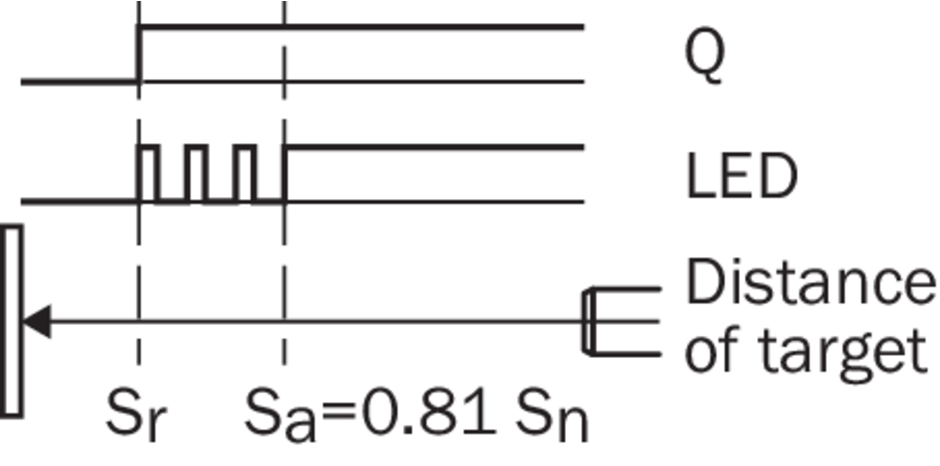

Сигнализация при настройке

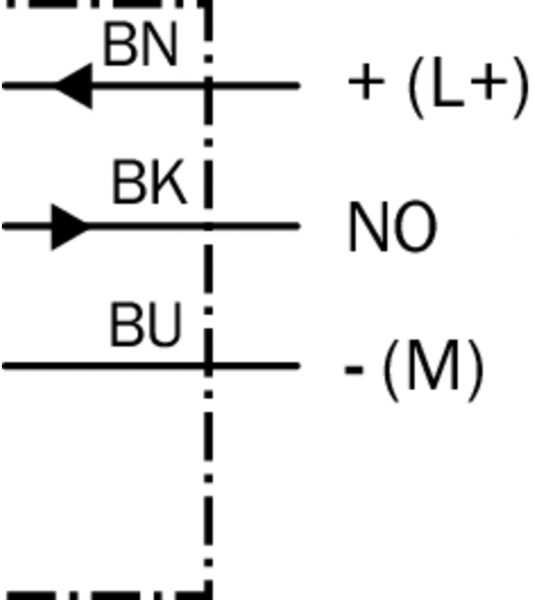

Схема соединений cd-001

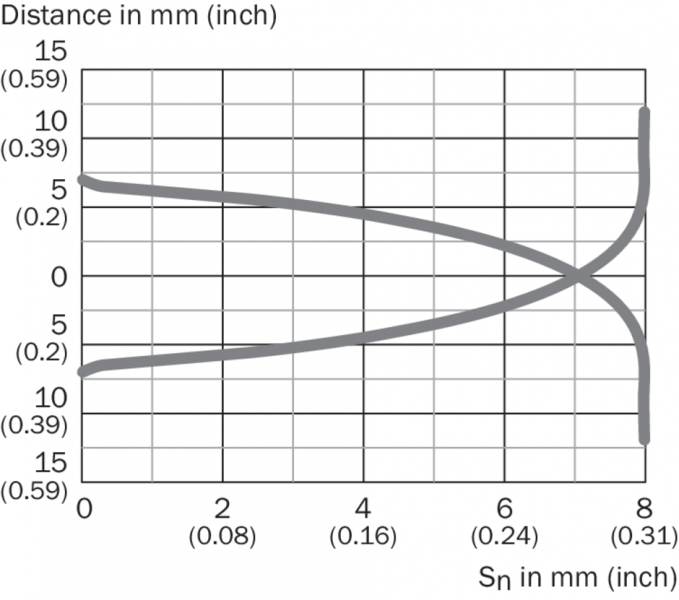

кривая срабатывания

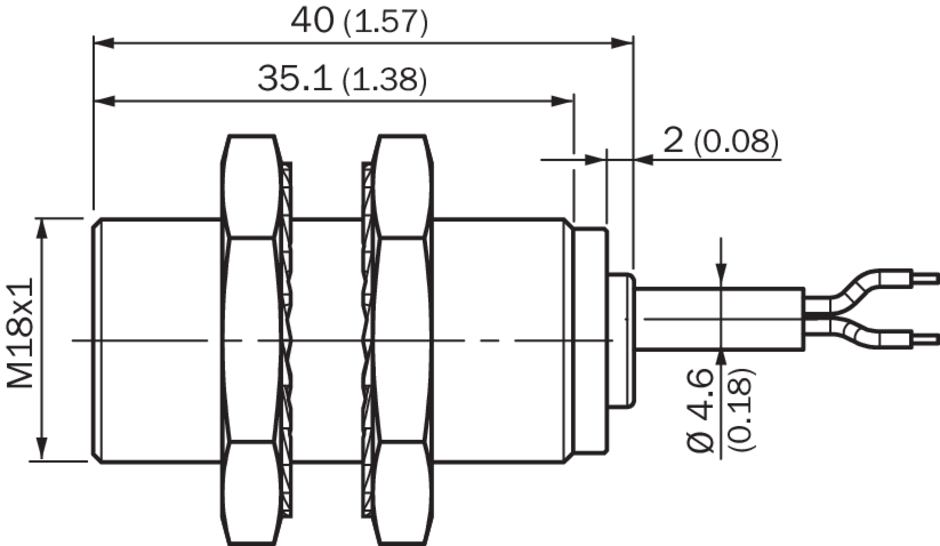

Габаритный чертеж IMB18 короткий вариант, кабель, вровень с плоскостью
Указания по установке Монтаж заподлицо
