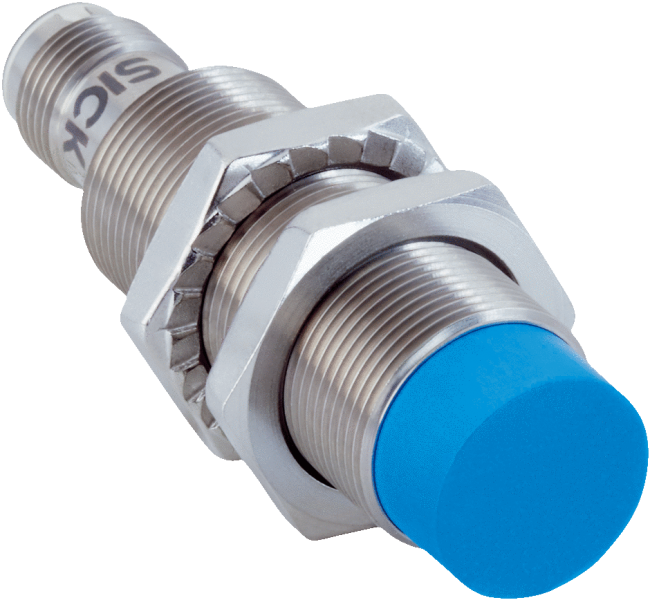

- Характеристики
Тип корпуса | Цилиндрический с резьбой |
Конструкция корпуса | Стандарт |
Размер резьбы | M18 1 |
Диаметр | Ø 18 mm |
Расстояние срабатывания Sn | 12 mm |
Расстояние срабатывания обеспечено Sa | 9,72 mm |
Монтаж | С выступающей частью |
Частота переключения | 1.000 Hz |
Тип подключения | Разъем M12, 4-конт. 1) |
Переключающий выход | NPN |
Функция выхода | Нормально открытый |
Электрическое исполнение | Пост. ток, 3-проводный |
Тип защиты | IP68 2) IP69K 3) |
Особые свойства | Устойчивость к воздействию охлаждающих и смазочных материалов, визуальная сигнализация при настройке |
- Механика/электроника
Напряжение питания | 10 V DC ... 30 V DC |
Остаточная пульсация | ≤ 10 % |
Падение напряжения | ≤ 2 V 1) |
Потребление тока | ≤ 10 mA 2) |
Гистерезис | 3 % ... 20 % |
Воспроизводимость | ≤ 2 % 3) 4) |
Отклонение температуры (от Sr) | ± 10 % |
ЭМС | Согласно EN 60947-5-2 |
Постоянный ток Ia | ≤ 200 mA |
Защита от короткого замыкания | ✔ |
Защита от инверсии полярности | ✔ |
Подавление импульса включения | ✔ |
Ударопрочность и виброустойчивость | 100 г/5 мс/500 циклов, 150 г/1 млн циклов, 10...55 Гц, 1 мм/55...500 Гц/60 г |
Диапазон температур при работе | –40 °C ... +100 °C |
Материал корпуса | Нержавеющая сталь, V2A (1.4305) |
Материал, активная поверхность | Пластик, LCP |
Длина корпуса | 65 mm |
Полезная длина резьбы | 39 mm |
Макс. момент затяжки | Typ. 90 Nm 5) |
Класс защиты | II 6) |
№ файла UL | E181493 |
- Коэффициенты редукции
Примечание | Значения являются ориентировочными и могут изменяться |
Нержавеющая сталь (V2A) | Ок. 0,7 |
Алюминий (Al) | Ок. 0,43 |
Медь (Cu) | Ок. 0,37 |
Латунь (Ms) | Ок. 0,43 |
- Указания по установке
Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
A | 18 mm |
B | 45 mm |
C | 18 mm |
D | 36 mm |
E | 12 mm |
F | 96 mm |
- Классификации
ECl@ss 5.0 | 27270101 |
ECl@ss 5.1.4 | 27270101 |
ECl@ss 6.0 | 27270101 |
ECl@ss 6.2 | 27270101 |
ECl@ss 7.0 | 27270101 |
ECl@ss 8.0 | 27270101 |
ECl@ss 8.1 | 27270101 |
ECl@ss 9.0 | 27270101 |
ETIM 5.0 | EC002714 |
ETIM 6.0 | EC002714 |
UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи
Указания по установке Монтаж не вровень с плоскостью

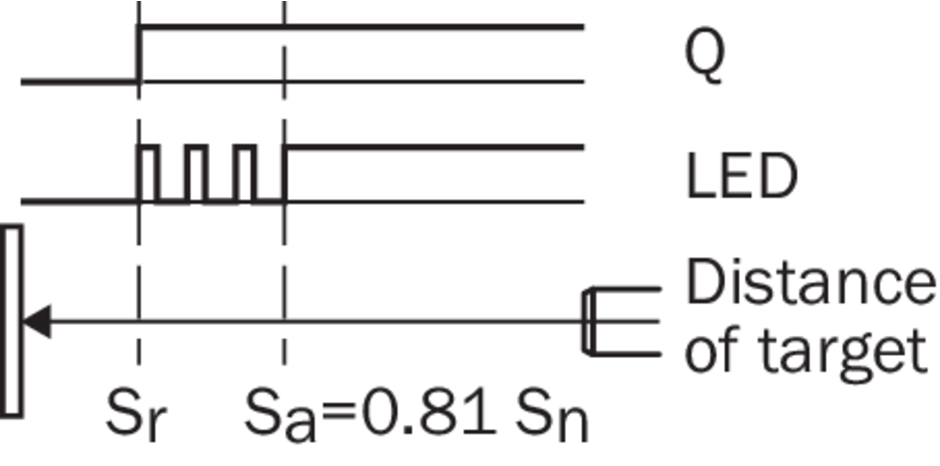

Сигнализация при настройке

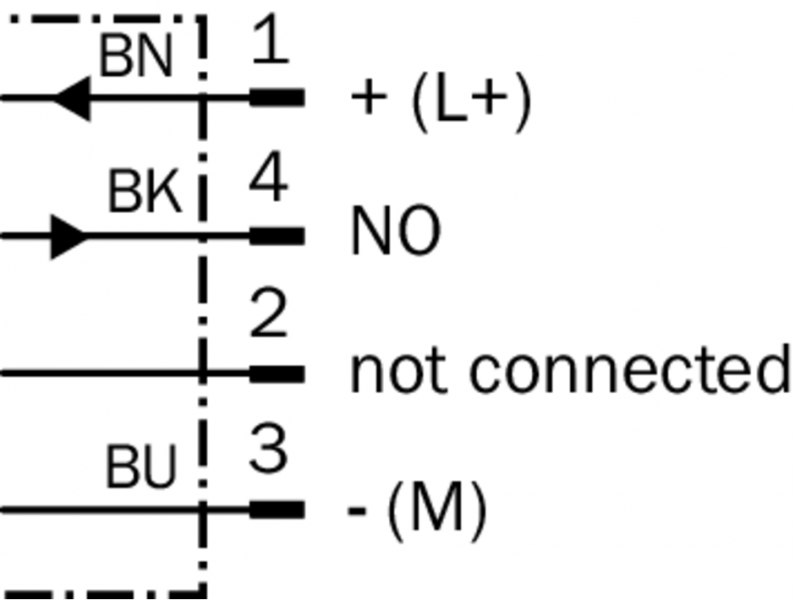

Схема соединений cd-007

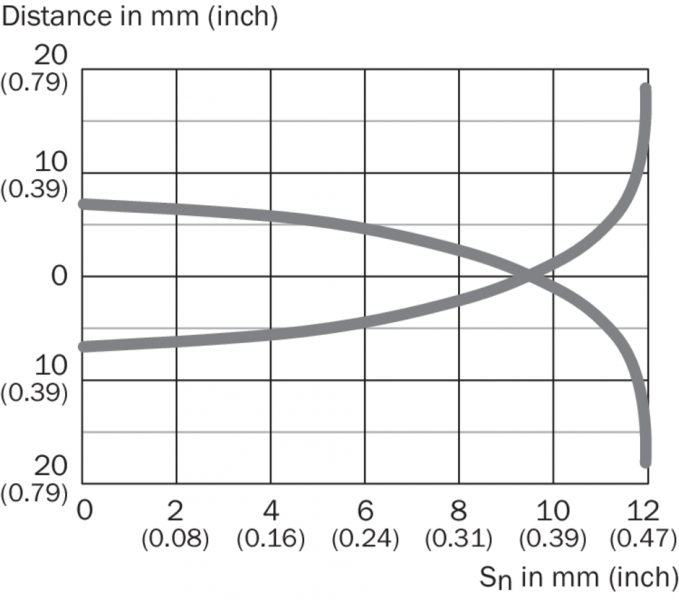

кривая срабатывания

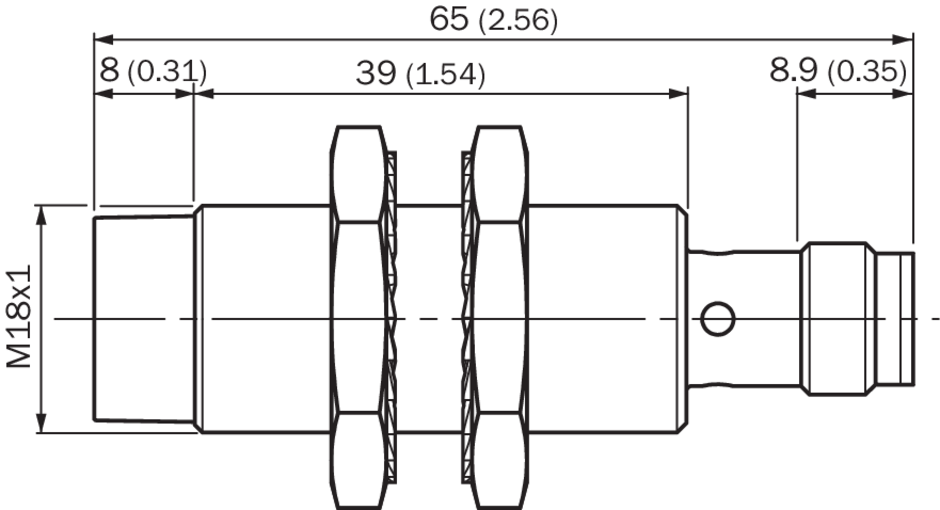

Габаритный чертеж IMB18 стандарт, штекер M12, не вровень с плоскостью
