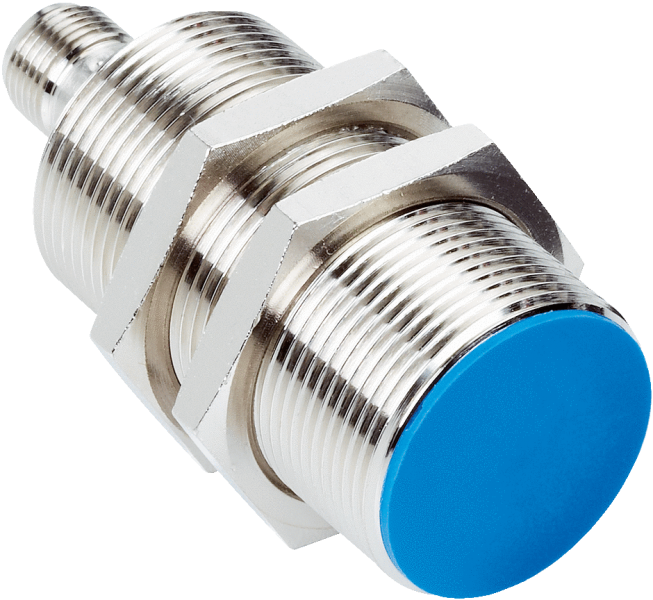

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Размер резьбы | M30 1,5 |
| Диаметр | Ø 30 mm |
| Расстояние срабатывания Sn | 10 mm |
| Расстояние срабатывания обеспечено Sa | 8,1 mm |
| Монтаж | Вровень |
| Тип подключения | Разъем M12, 4-конт. |
| Переключающий выход | PNP |
| Выход Q Imp | Импульсный выход (последовательность импульсов соответствует скорости демпфирования) |
| Выход Q | Устройство переключения выходного сигнала (в зависимости от установленного предельного значения) |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Диапазон частоты вращения, регулируется по двум предельным значениям | 6...12 000 импульсов/мин 1) |
| Диапазон ускорения, регулируемый | 0,1...2 импульса/с² 2) |
| Пусковое шунтирование, регулируемое | Режим 0: пусковое шунтирование выкл. Режим 1: 0...254 с, регулируется Режим 2: до достижения верхнего предельного значения |
| Тип защиты | IP67 3) |
| Особые свойства | Регулятор частоты вращения |
- Интерфейс связи
| Интерфейс связи | IO-Link V1.0 |
| Mode | COM2 (38,4 kBaud) |
| Время цикла | 5 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Измеренное значение 14 бит Импульсный выход 1 бит Устройство переключения выходного сигнала 1 бит |
| Настройки по умолчанию | Рабочий режим: контроль ускорения Нижнее/верхнее предельное значение частоты вращения: 200/300 импульсов/мин Предельное значение ускорения: 1 импульс/с² Режим пускового шунтирования: запаздывание Запаздывание: 5 с |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Падение напряжения | ≤ 2,5 V 1) |
| Потребление тока | ≤ 35 mA 2) |
| Гистерезис | 5 % ... 15 % 3) |
| Воспроизводимость | ≤ 2 % 4) 5) |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 |
| Постоянный ток Ia | ≤ 100 mA |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
| Индикатор коммутационного состояния QImp | Светодиод, желтый |
| Индикатор коммутационного состояния Q | Светодиод, синий |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Материал корпуса | Металл, никелированная латунь |
| Материал, активная поверхность | Пластик, Пластик |
| Длина корпуса | 69 mm |
| Полезная длина резьбы | 52 mm |
| Макс. момент затяжки | ≤ 100 Nm |
| Минимальное время отклика | Режим контроля частоты вращения 50 мс Режим контроля ускорения 1 с |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Сталь St37 (Fe) | 1 |
| Нержавеющая сталь (V2A) | 0,8 |
| Алюминий (Al) | 0,45 |
| Медь (Cu) | 0,4 |
| Латунь (Ms) | 0,4 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| B | 30 mm |
| C | 30 mm |
| D | 30 mm |
| F | 80 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
- Интерфейс связи
| Интерфейс связи | IO-Link V1.0 |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Время цикла | 5 ms |
| Длина технологических данных | 16 Bit |
| Структура технологических данных | Измеренное значение 14 бит Импульсный выход 1 бит Устройство переключения выходного сигнала 1 бит |
| Настройки по умолчанию | Рабочий режим: контроль ускорения Нижнее/верхнее предельное значение частоты вращения: 200/300 импульсов/мин Предельное значение ускорения: 1 импульс/с² Режим пускового шунтирования: запаздывание Запаздывание: 5 с |
Показать всё Скрыть всё Технические чертежи

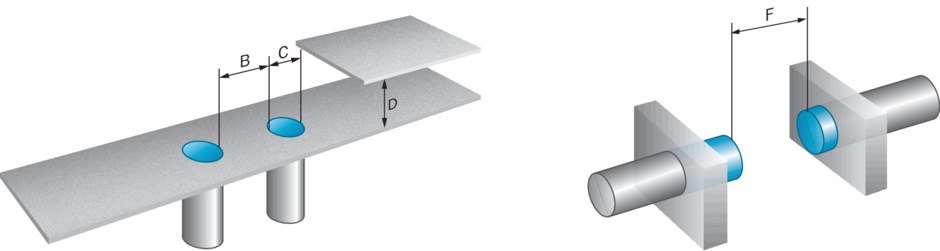

Указания по установке Монтаж заподлицо

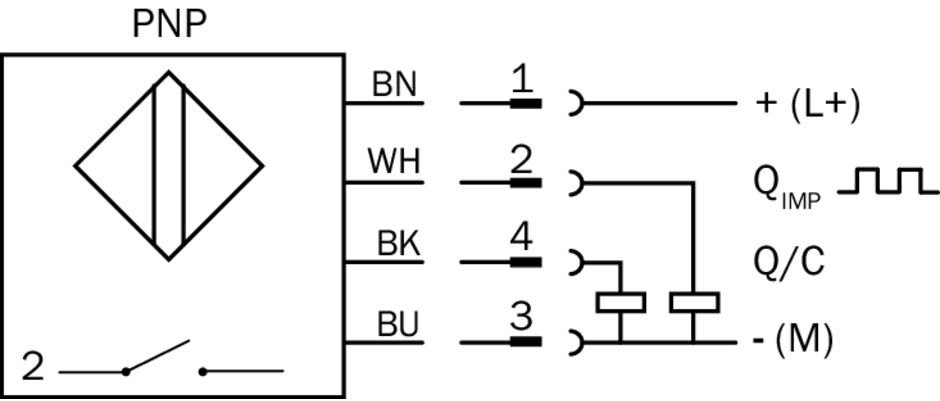

Схема соединений cd-226

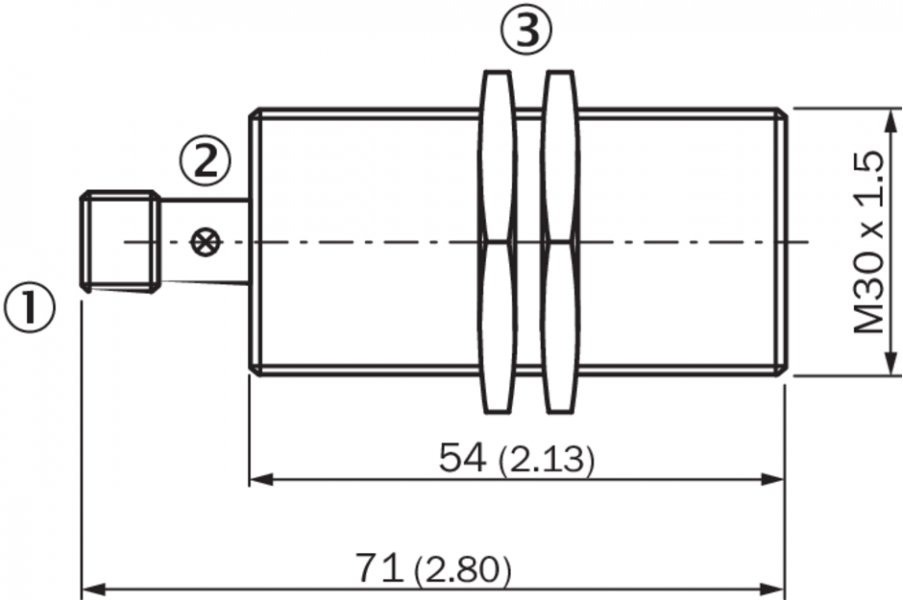

Габаритный чертеж IME30 стандарт, штекер, вровень с плоскостью
