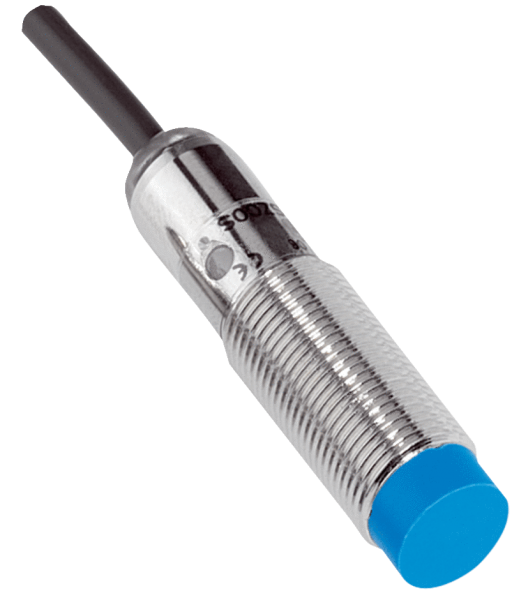

- Характеристики
Тип корпуса | Цилиндрический с резьбой |
Конструкция корпуса | Короткий корпус |
Размер резьбы | M12 1 |
Диаметр | Ø 12 mm |
Расстояние срабатывания Sn | 4 mm |
Расстояние срабатывания обеспечено Sa | 3,24 mm |
Монтаж | С выступающей частью |
Частота переключения | 2.000 Hz |
Тип подключения | Кабель, 3-жильный, 2 m |
Переключающий выход | PNP |
Функция выхода | Нормально открытый |
Электрическое исполнение | Пост. ток, 3-проводный |
Тип защиты | IP67 1) |
- Механика/электроника
Напряжение питания | 10 V DC ... 30 V DC |
Остаточная пульсация | ≤ 10 % |
Падение напряжения | ≤ 2 V 1) |
Потребление тока | ≤ 10 mA 2) |
Задержка готовности | ≤ 100 ms |
Гистерезис | 5 % ... 15 % |
Воспроизводимость | ≤ 2 % 3) 4) |
Отклонение температуры (от Sr) | ± 10 % |
ЭМС | Согласно EN 60947-5-2 |
Постоянный ток Ia | ≤ 200 mA |
Материал кабеля | PVC |
Защита от короткого замыкания | ✔ |
Защита от инверсии полярности | ✔ |
Подавление импульса включения | ✔ |
Ударопрочность и виброустойчивость | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
Диапазон температур при работе | –25 °C ... +75 °C |
Материал корпуса | Металл, никелированная латунь |
Материал, активная поверхность | Пластик, Пластик |
Длина корпуса | 44 mm |
Полезная длина резьбы | 24 mm |
Макс. момент затяжки | ≤ 12 Nm |
№ файла UL | NRKH.E181493 |
- Коэффициенты редукции
Примечание | Значения являются ориентировочными и могут изменяться |
Сталь St37 (Fe) | 1 |
Нержавеющая сталь (V2A) | Ок. 0,8 |
Алюминий (Al) | Ок. 0,45 |
Медь (Cu) | Ок. 0,4 |
Латунь (Ms) | Ок. 0,4 |
- Указания по установке
Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
A | 12 mm |
B | 24 mm |
C | 12 mm |
D | 12 mm |
E | 8 mm |
F | 32 mm |
- Классификации
ECl@ss 5.0 | 27270101 |
ECl@ss 5.1.4 | 27270101 |
ECl@ss 6.0 | 27270101 |
ECl@ss 6.2 | 27270101 |
ECl@ss 7.0 | 27270101 |
ECl@ss 8.0 | 27270101 |
ECl@ss 8.1 | 27270101 |
ECl@ss 9.0 | 27270101 |
ETIM 5.0 | EC002714 |
ETIM 6.0 | EC002714 |
UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи
Указания по установке Монтаж не вровень с плоскостью

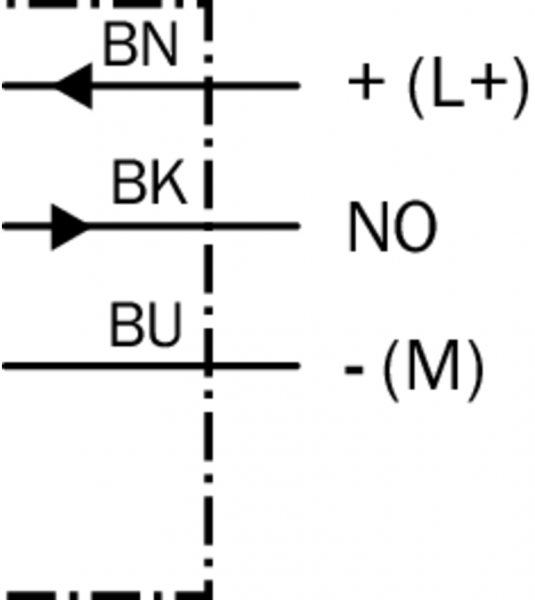

Схема соединений cd-001

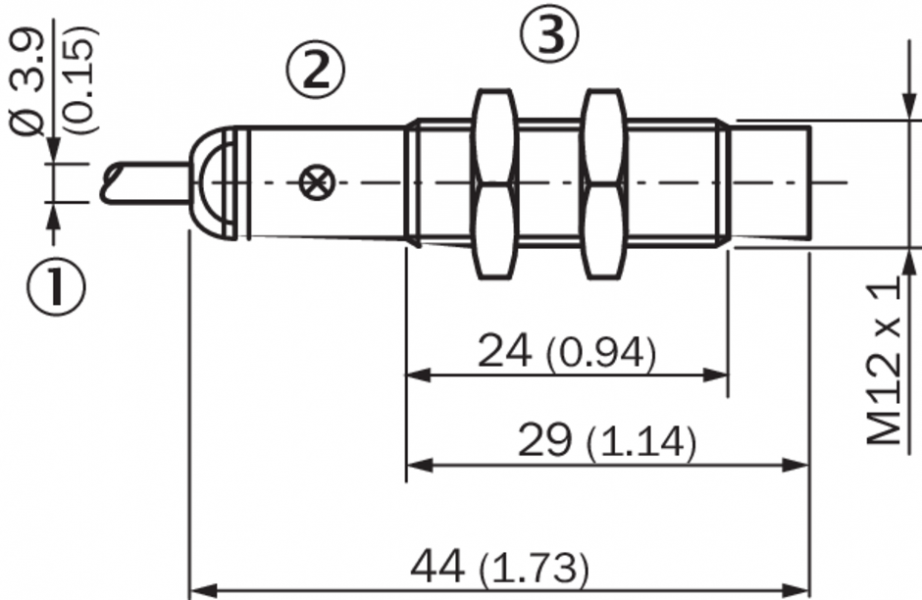

Габаритный чертеж IME12 короткий вариант, кабель, не вровень с плоскостью
