| Характеристики |

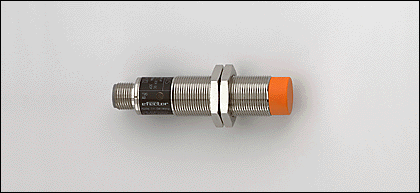

| Индуктивный датчик |
| Металлическая резьба M18 x 1 |
| Электрический разъём |
| Расстояние срабатывания 8 mm; [nf] незаподлицо |
| Электронные данные |
| Электрическое исполнение | | AC/DC |
| Рабочее напряжение [V] | | 20...250 AC/DC |
| Класс защиты | | I |
| Защита от перепутывания полярности | | да |
| Выходы |
| Выход | | NC |
| Падение напряжения [V] | | < 6,5 |
| Минимальная нагрузка по току [mA] | | 5 |
| Остаточный ток [mA] | | < 2,5 (250 V AC) / < 1,3 (110 V AC) / < 0,8 (24 V DC) |
| Номинальный ток | | |
| - Номинальный ток длительной нагрузки [mA] | | 350 AC (...50 °C) / 250 AC (...80 °C) / 100 DC |
| - Номинальный (максимальный) ток [mA] | | î: 2,2 A (20 ms / 0,5 Hz) |
| Защита от короткого замыкания | | нет |
| Защита от перегрузок по току | | нет |
| Частота переключения [Hz] | | 25 AC / 100 DC |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 8 |
| Реальное расстояние срабатывания (Sr) [mm] | | 8 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...6,5 |
| Точность/ погрешность |
| Поправочные коэффициенты | | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,4 / Cu прибл. 0,3 |
| Гистерезис [% от Sr] | | 1...15 |
| Смещение точки переключения [% от Sr] | | -10...10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 60947-5-2 | | | EN 55011: | класс B |
|
| MTTF [лет] | | 604 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | латунь покрыт белой бронзой; PBT (полибутилентерефталат) |
| Вес [kg] | | 0,067 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | красный |
| электрическое подключение |
| Электрическое подсоединение | | 1/2" разъем |
Назначение жил кабеля при подключении IG0342 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  |  | | Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1, | | ≤ 2 A (быстродействующий) |
|
|
|
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 крепёжные гайки |
| Примечания |
| Примечания | | | Рекомендуем проверить прибор на функциональность после короткого замыкания. |
|
| Упаковочная величина [штука] | | 1 |
|
