| Характеристики |

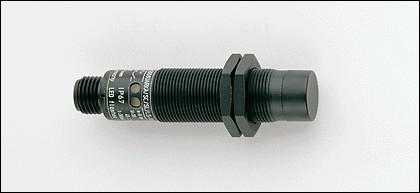

| Индуктивный датчик |
| Металлическая резьба M18 x 1 |
| Электрический разъём |
| Устойчив к воздействию электромагнитного поля |
| Расстояние срабатывания 8 mm; [nf] незаподлицо |
| Электронные данные |
| Электрическое исполнение | | AC/DC |
| Рабочее напряжение [V] | | 20...140 AC/DC (47...63 Hz AC) |
| Класс защиты | | I |
| Защита от переполюсовки | | нет |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 5,5 |
| Минимальная нагрузка по току [mA] | | 5,5 |
| Остаточный ток [mA] | | < 1,7 (140 V AC/DC) |
| Номинальный ток [mA] | | 300 AC / 420 DC |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 25 AC / 500 DC |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 8 |
| Реальное расстояние срабатывания (Sr) [mm] | | 8 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...6,5 |
| Точность/ погрешность |
| Поправочные коэффициенты | | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,4 / Al (алюминий) прибл. 0,3 / Cu около 0,2 |
| Гистерезис [% от Sr] | | 3...15 |
| Смещение точки переключения [% от Sr] | | -10...10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 60947-5-2 | | | EN 55011: | класс B |
|
| MTTF [лет] | | 359 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | латунь; чувствительная поверхность: PC (Поликарбонат); покрытие из тефлона |
| Вес [kg] | | 0,073 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | красный |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | зелёный и красный мигают попеременно (короткое замыкание) |
| электрическое подключение |
| Электрическое подсоединение | | 1/2" разъем |
Назначение жил кабеля при подключении IG0334 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 крепёжные гайки |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
