| Характеристики | |||||||

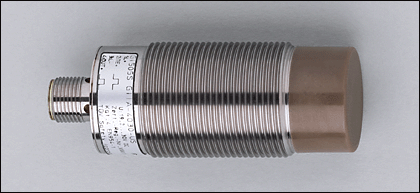

| Индуктивный датчик безопасности | |||||||
| Металлическая резьба M30 x 1,5 | |||||||
| Разъём M12 | |||||||
| Зона обнаружения мишени 6...12 mm; [nf] незаподлицо | |||||||
| Отвечают требованиям стандартов: EN ISO 13849-1: 2008 Категория 4 PL e IEC 61508: SIL 3 | |||||||
| Область применения | |||||||
| Режим работы | непрерывная эксплуатация (без технического обслуживания) | ||||||
| Электронные данные | |||||||
| Электрическое исполнение | DC | ||||||
| Рабочее напряжение [V] | 24 DC (19,2...30 DC) | ||||||
| Потребление тока [mA] | < 15 | ||||||
| Класс защиты | III | ||||||
| Защита от переполюсовки | да | ||||||
| готовность к работе после подключения питания [s] | 5 | ||||||
| Выходы | |||||||
| Выход | Сихронизирующий сигнал | ||||||
| Защита от короткого замыкания | да | ||||||
| Диапазон контроля | |||||||
| Зона обнаружения мишени [mm] | 6...12 | ||||||
| Безопасное выключение на расстоянии s(ar) [mm] | 30 | ||||||
| Время реакции | |||||||
| задержка времени по требованиям безопасности [ms] | ≤ 20 | ||||||
| задержка времени при приближении к допустимой зоне (время допуска) [ms] | ≤ 200; typ. 100 | ||||||
| Условия эксплуатации | |||||||
| Применение | Класс C согласно EN 60654-1 водонепроницаемое исполнение | ||||||
| Температура окружающей среды [°C] | 0...70, для срока службы ≤ 87600 ч 10...40, для срока службы ≤ 175200 ч | ||||||
| Скорость изменения температуры [K/min] | 0,5 | ||||||
| Макс. допустимая относительная влажность воздуха [%] | 5...95, кратковременно 5...70, постоянно | ||||||
| Давление воздуха [kPa] | 80...106 | ||||||
| Степень защиты | IP 68 / IP 69K; согласно EN 60529 | ||||||
| Испытания / одобрения | |||||||
| Электромагнитная совместимость | IEC 60947-5-2 | ||||||
| Ударопрочность | IEC 60947-5-2 | ||||||
| Вибропрочность | IEC 60947-5-2 | ||||||
| Классификация безопасности | |||||||
| Срок службы TM (Mission Time) [h] | ≤ 175200, (20 лет) | ||||||
| Надёжность обеспечения безопасности PFHd [1/h] | 1,1E-09 | ||||||
| MTTFd [лет] | 2500 | ||||||
| DC/CCF/Cat. | 99 % / 65 % / 4 | ||||||
| Механические данные | |||||||
| Тип монтажа | незаподлицо | ||||||
| Материал | PEEK; нерж. сталь V4A; О-кольцо: EPDM | ||||||
| Вес [kg] | 0,265 | ||||||
| Дисплеи / Элементы управления | |||||||
| Индикация |
| ||||||
| электрическое подключение | |||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||
| Назначение жил кабеля при подключении GI505S - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||
| Принадлежности | |||||||
| Принадлежности (входят в комплект) | 2 крепёжные гайки | ||||||
| Примечания | |||||||
| Примечания |
| ||||||
| Упаковочная величина [штука] | 1 | ||||||
