| Характеристики |

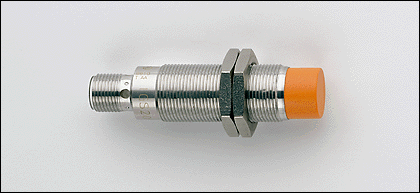

| Индуктивный датчик |
| Металлическая резьба M18 x 1 |
| Электрический разъём |
| Увеличенное расстояние срабатывания |
| позолоченные контакты |
| Расстояние срабатывания 12 mm; [nf] незаподлицо |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...36 DC |
| Потребление тока [mA] | | < 10 |
| Класс защиты | | II |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 2,5 |
| Остаточный ток [mA] | | < 0,5 |
| Номинальный ток [mA] | | 100 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 300 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 12 |
| Реальное расстояние срабатывания (Sr) [mm] | | 12 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...9,7 |
| Точность/ погрешность |
| Поправочные коэффициенты | | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,5 / Cu прибл. 0,4 |
| Гистерезис [% от Sr] | | 1...20 |
| Смещение точки переключения [% от Sr] | | -10...10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m (80...1000 MHz) | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 0,5 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V (0,15...80 MHz) | | EN 55011: | класс B |
|
| MTTF [лет] | | 1740 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | латунь покрыт белой бронзой; чувствительная поверхность: PBT (полибутилентерефталат) оранжевый |
| Вес [kg] | | 0,054 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | жёлтый (4 x 90°) |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении IGS213 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 крепёжные гайки |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
