| Характеристики |

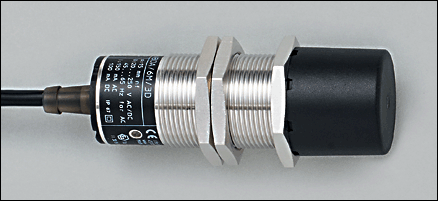

| Индуктивный датчик |
| Металлическая резьба M30 x 1,5 |
| Кабель |
| Сертификат ATEX |
| группа II, категория 3D |
| Расстояние срабатывания 15 mm; [nf] незаподлицо |
| Область применения |
| Применение | | Einsatz im EX-Bereich nur mit montierter Schutzkappe. |
| Электронные данные |
| Электрическое исполнение | | AC/DC |
| Рабочее напряжение [V] | | 20...250 AC/DC |
| Класс защиты | | II |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 6,5 AC / < 6 DC |
| Минимальная нагрузка по току [mA] | | 5 |
| Остаточный ток [mA] | | < 2,5 (250 V AC) / < 1,3 (130 V AC) / < 0,8 (24 V DC) |
| Номинальный ток | | |
| - Номинальный ток длительной нагрузки [mA] | | 150 AC / 100 DC |
| - Номинальный (максимальный) ток [mA] | | î: 2,2 A (20 ms / 0,5 Hz) |
| Защита от короткого замыкания | | нет |
| Защита от перегрузок по току | | нет |
| Частота переключения [Hz] | | 25 AC / 50 DC * |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 15 |
| Реальное расстояние срабатывания (Sr) [mm] | | 15 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...12,1 |
| Точность/ погрешность |
| Поправочные коэффициенты | | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,4 / Al (алюминий) прибл. 0,3 / Cu около 0,2 |
| Гистерезис [% от Sr] | | 1...20 |
| Смещение точки переключения [% от Sr] | | -10...10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -20...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Маркировка прибора | |  II 3D Ex tc IIIC T80°C Dc X |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 3 V/m (80...2000 MHz) | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-6 ВЧ проводимость: | 3 V (0,15...80 MHz) | | IEC 60255-5 | 1 kV (line to line, Ri: 500 Ohm) | | EN 55011 (Излучение): | класс B |
|
| MTTF [лет] | | 607 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | латунь покрыт белой бронзой; чувствительная поверхность: PBT (полибутилентерефталат); крепёжные гайки: латунь покрыт белой бронзой; Защитная крышка: PA (полиамид) |
| Вес [kg] | | 0,462 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 6 m; 2 x 0,50 mm² |
Назначение жил кабеля при подключении II001A - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BN | коричневый | | BU | синий |
|  | | Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1, | | ≤ 2 A (быстродействующий) | | Предохранитель должен находиться за пределами взрывоопасной зоны. |
|
|
|
| Принадлежности |
| Принадлежности (входят в комплект) | | 3 крепёжные гайки; Защитная крышка |
| Примечания |
| Примечания | | | *) только для резистивных нагрузок; 2 Гц для категории использования AC-140 | | Рекомендуем проверить прибор на функциональность после короткого замыкания. |
|
| Упаковочная величина [штука] | | 1 |
|
