| Характеристики | |||||||||||

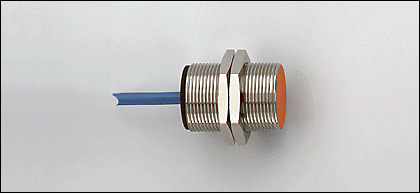

| Индуктивный датчик | |||||||||||
| Металлическая резьба M30 x 1,5 | |||||||||||
| Кабель | |||||||||||
| Сертификат ATEX | |||||||||||
| группа II, категория 1D | |||||||||||
| группа II, категория 1G/2G | |||||||||||
| Расстояние срабатывания 10 mm; [f] установка заподлицо | |||||||||||
| Электронные данные | |||||||||||
| Электрическое исполнение | подключение к сертифицированным искробезопасным цепям с максимальными значениями U = 15 V / I = 50mА / P = 120 mW | ||||||||||
| Номинальное напряжение [V] | 8,2 DC; (1kΩ) | ||||||||||
| Напряжение питания [V] | 7,5...30 DC; при использовании вне взрывоопасной зоны | ||||||||||
| Потребление тока [mA] | < 1; разомкнуто; (> 2,1мA замкнуто) | ||||||||||
| Класс защиты | III | ||||||||||
| Выходы | |||||||||||
| Выход | NC | ||||||||||
| Номинальный ток [mA] | < 30; при использовании вне взрывоопасной зоны | ||||||||||
| Частота переключения [Hz] | 450 | ||||||||||
| Диапазон контроля | |||||||||||
| Расстояние срабатывания [mm] | 10 | ||||||||||
| Реальное расстояние срабатывания (Sr) [mm] | 10 ± 10 % | ||||||||||
| Точность/ погрешность | |||||||||||
| Поправочные коэффициенты | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,4 / Cu прибл. 0,3 | ||||||||||
| Гистерезис [% от Sr] | 1...15 | ||||||||||
| Смещение точки переключения [% от Sr] | -10...10 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -20...80 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
| Испытания / одобрения | |||||||||||
| Сертификат | PTB 01 ATEX 2191 BVS 04 ATEX E153 TIIS TC16109 | ||||||||||
| Маркировка прибора |  II 1G Ex ia IIB T6 Ga Ta: -20…70° C II 1G Ex ia IIB T5 Ga Ta: -20…80° C II 2G Ex ia IIC T6 Gb Ta: -20…70° C II 2G Ex ia IIC T5 Gb Ta: -20…80° C II 1D Ex ia IIIC T90° C Da Ta: -20…70° C II 1D Ex ia IIIC T100° C Da Ta: -20…80° C | ||||||||||
| Электромагнитная совместимость | EN 60947-5-6 | ||||||||||
| Устойчивость к ударам / вибрации | 30 g (11 ms) / 10-55 Hz (1 mm) | ||||||||||
| MTTF [лет] | 4963 | ||||||||||
| Классификация безопасности | |||||||||||
| Собственная ёмкостъ [nF] | < 147 | ||||||||||
| Самоиндуктивностъ [µH] | < 148 | ||||||||||
| Механические данные | |||||||||||
| Тип монтажа | установка заподлицо | ||||||||||
| Материал | латунь покрытая специальным слоем; чувствительная поверхность: PBT (полибутилентерефталат) | ||||||||||
| Вес [kg] | 0,541 | ||||||||||
| электрическое подключение | |||||||||||
| Электрическое подсоединение | Кабель PVC (поливинилхлорид) / 10 m; 2 x 0,5 mm² | ||||||||||
| Назначение жил кабеля при подключении NI5012 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||
| Принадлежности | |||||||||||
| Принадлежности (входят в комплект) | 2 крепёжные гайки | ||||||||||
| Примечания | |||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
