| Характеристики |

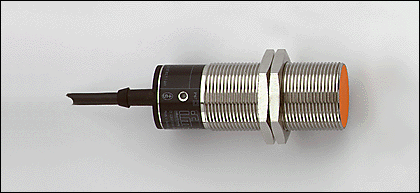

| Индуктивный датчик |
| Металлическая резьба M30 x 1,5 |
| Кабель |
| Расстояние срабатывания 10 mm; [f] установка заподлицо |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...36 DC |
| Потребление тока [mA] | | < 15 (24 V) |
| Класс защиты | | II |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 2,5 |
| Номинальный ток [mA] | | 250 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 250 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 10 |
| Реальное расстояние срабатывания (Sr) [mm] | | 10 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...8,1 |
| Точность/ погрешность |
| Поправочные коэффициенты | | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,4 / Al (алюминий) прибл. 0,3 / Cu около 0,2 |
| Гистерезис [% от Sr] | | 1...15 |
| Смещение точки переключения [% от Sr] | | -10...10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 60947-5-2 | | | EN 55011: | класс B |
|
| MTTF [лет] | | 1853 |
| Механические данные |
| Тип монтажа | | установка заподлицо |
| Материал | | нерж. сталь V4A (1.4571) (320S31); PBT (полибутилентерефталат) |
| Вес [kg] | | 0,419 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 6 m; 3 x 0,5 mm² |
Назначение жил кабеля при подключении II5807 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BN | коричневый | | BU | синий | | BK | чёрный |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 крепёжные гайки |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
