| Характеристики | |||||||||||||

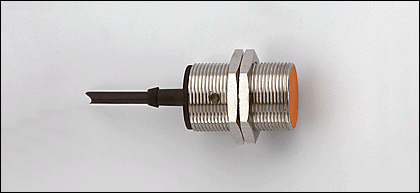

| Индуктивный датчик | |||||||||||||
| Металлическая резьба M30 x 1,5 | |||||||||||||
| Кабель | |||||||||||||
| Расстояние срабатывания 10 mm; [f] установка заподлицо | |||||||||||||
| Электронные данные | |||||||||||||
| Электрическое исполнение | DC PNP | ||||||||||||
| Рабочее напряжение [V] | 18...36 DC | ||||||||||||
| Потребление тока [mA] | < 15 (24 V) | ||||||||||||
| Защита от переполюсовки | да | ||||||||||||
| Выходы | |||||||||||||
| Выход | NO | ||||||||||||
| Падение напряжения [V] | < 2,5 | ||||||||||||
| Номинальный ток [mA] | 150 (...50 °C) / 125 (...80 °C) | ||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||
| Защита от перегрузок по току | да | ||||||||||||
| Частота переключения [Hz] | 300 | ||||||||||||
| Диапазон контроля | |||||||||||||
| Расстояние срабатывания [mm] | 10 | ||||||||||||
| Реальное расстояние срабатывания (Sr) [mm] | 10 ± 10 % | ||||||||||||
| Рабочее расстояние срабатывания [mm] | 0...8,1 | ||||||||||||
| Точность/ погрешность | |||||||||||||
| Поправочные коэффициенты | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,4 / Al (алюминий) прибл. 0,3 / Cu около 0,2 | ||||||||||||
| Гистерезис [% от Sr] | 1...15 | ||||||||||||
| Смещение точки переключения [% от Sr] | -10...10 | ||||||||||||
| Условия эксплуатации | |||||||||||||
| Температура окружающей среды [°C] | -25...80 | ||||||||||||
| Степень защиты | IP 67 | ||||||||||||
| Испытания / одобрения | |||||||||||||
| Электромагнитная совместимость | EN 60947-5-2 | ||||||||||||
| MTTF [лет] | 2279 | ||||||||||||
| Механические данные | |||||||||||||
| Тип монтажа | установка заподлицо | ||||||||||||
| Материал | латунь никелированн.; чувствительная поверхность: PBT (полибутилентерефталат) | ||||||||||||
| Вес [kg] | 0,218 | ||||||||||||
| Дисплеи / Элементы управления | |||||||||||||
| Индикация состояния выхода LED | желтый | ||||||||||||
| электрическое подключение | |||||||||||||
| Электрическое подсоединение | Кабель PVC (поливинилхлорид) / 2 m; 3 x 0,5 mm² | ||||||||||||
| Назначение жил кабеля при подключении II5166 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||||
| Принадлежности | |||||||||||||
| Принадлежности (входят в комплект) | 2 крепёжные гайки | ||||||||||||
| Примечания | |||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||
