Инверторы напряжения DYNAVERT T
Инверторы напряжения Loher DYNAVERT T
(Новое название SINAMICS G180)
Общая информация
DYNAVERT T -это преобразователь по Вашему заказу. DYNAVERT T поддерживает все стандарные напряжения питания и может обеспечивать управление как асинхронными, так и синхронными двигателями.
При проектировании могут быть учтены любые особенности привода:
- габаритные ограничения в месте установки;
- проблемы с подводом кабелей и шин;
- специфические нагрузки и муфты;
- нестандарные двигатели, кабели;
- состояние питающей сети;
- большое количество информационных сигналов;
- контроль и управление вспомогательными приводами;
В качестве примера можно привести комплектно поставляемые шкафные системы привода для каскадного запуска и/или для совместного управления группой моторов.
Практически для любого нестандарного требования мы можем найти адекватное решение на базе данной системы.
Обзор технических данных
| Номинальное входное напряжение | Типовая мощность - компактные устройства | Типовая мощность - шкафные преобразователи |
| 400 В | 2.2 - 160 кВт | 2.2 - 630 кВт |
| 500 В | 2.2 - 200 кВт | 2.2 - 800 кВт |
| 690 В | 30 - 200 кВт | 30 - 3900 кВт |
Краткий обзор
|
Напряжение сети (+10 %, -15 %): |
3~AC 230 ... 500 В (для TN/TT сетей) 3~AC 230 ... 415 В (для TN/TT сетей) 3~AC 230 ... 500 В (для IT сети) 3~AC 400 ... 690 В (для TN/TT/IT сетей) |
| Сos phi для входной цепи ПЧ: | прим. 0.99 |
| Частота сети: | 47 ... 63 Гц |
| Максимальная выходная частота: | 120 ... 250 Гц (Диапазон доступных значений зависит от типовой мощности устройства) |
| Выходное напряжение (основная гармоника): | 3 x 0 ... напряжения сети |
| Частота ШИМ: | 1.5 ... 10 кГц, настраивается (Диапазон доступных значений зависит от типовой мощности устройства) |
|
Кабель двигателя (экранированный или не экранированный): |
200 ... 300 м (690 В: от 100 до 300 м) |
|
Степень защиты: компактные блоки Шкафные ПЧ |
IP20 IP21 и более высокие степени защиты |
Особенности
Для EX- применений
- Сертифицировано по ATEX для моторов, установленных во взывоопасных зонах.
- Главный контактор не обязателен.
Safe Torque Off (Функция безопасной остановки)
- Функция безопасной остановки предупреждает внезапный запуск в соответсвии с EN60204-1, реализовано по EN954-1, Category 3
Силовой блок
- Соответсвует директиве EN61800-3 среда 2 благодаря интегрированному сетевому фильтру
- Малое гармоническое влияние на сеть благодаря интергированному входному дросселю
- Выходной фильтр позволяет использовать длинные кабели двигателя
- Контроль изоляции для IT сетей 500 / 690 В и контроль заземления для TN и TT сетей 400 В
- Широкий диапазон напряжений сети
- Малый шум мотора и малые потери в моторе и ПЧ благодаря оптимизированной схеме переключения
- Для защиты могут быть применены обычные предохранители (характеристика gL)
Управление и настройка
- Простое управление и контроль посредством панель оператора с системой меню и 4-х строчным текстовым дисплеем с мембранной клавиатурой - до 1000м от ПЧ по RS485
- Расширенные функции настройки посредством Windows-совместимомго ПК и программы управления
- настравиваемые пределы сигналов
- настраиваемые таймеры
- настраиваемые постоянные регулятора
- настраиваемая реакция ПЧ на различные входные сигналы и программируемые выходные сигналы.
- Связь и параметрирование:
- ПК, используя IMS (Inverter Management Software) через RS232 / RS485
- внешнюю панель оператора, подключенную по RS485
- стандартные интерфейсы, такие как Profibus DP или Modbus RTU
Могут управляться синхронные и асинхронные моторы
- Различные режимы управления:
- Векторное управление для требовательных применений
- Векторное и скалярное управление для стандартных применений (бездатчиковое)
- Оптимальное торможение без вспомогательных устройств, использую технологию Сверхнасыщения
Преимущества пользователя

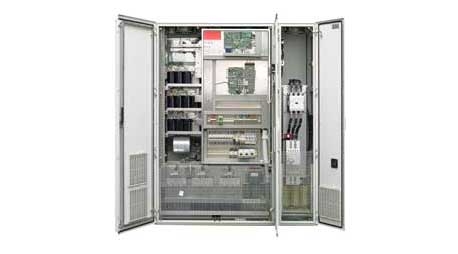

- Шкафные преобразователи и шкафные системы в степени защиты IP21 и выше
- Все ПЧ имеют достаточно пространства для подключения
- Компактные размеры
- Оборудованы фильтрами ЭМС
- Малое гармоническое влияние на сеть
- Могут быть использованы длинные кабели как результат интегрированного dv/dt фильтра
- Широкий диапазон питающих напряжений
- Главный контактор не требуется
- ПЧ на 500 и 690 В могут использоваться в IT сетях
- Сертификация ATEX для применения с взрывобезопасными моторами
