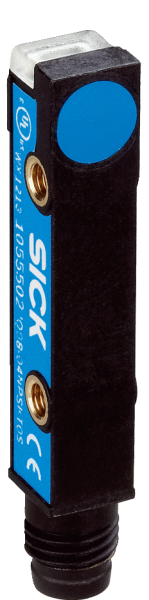

Показать всё Скрыть всё
- Характеристики
Тип корпуса | Прямоугольный |
Размеры (Ш x В x Г) | 8 mm x 40 mm x 8 mm |
Расстояние срабатывания Sn | 2 mm |
Расстояние срабатывания обеспечено Sa | 1,62 mm |
Монтаж | Вровень |
Частота переключения | 2.000 Hz |
Тип подключения | Разъем M8, 3-конт. |
Переключающий выход | NPN |
Функция выхода | Нормально закрытый |
Электрическое исполнение | Пост. ток, 3-проводный |
Тип защиты | IP67, IP68 1) |
- Механика/электроника
Напряжение питания | 10 V DC ... 30 V DC |
Остаточная пульсация | ≤ 10 % 1) |
Падение напряжения | ≤ 2 V 2) |
Потребление тока | ≤ 10 mA 3) |
Задержка готовности | ≤ 100 ms |
Гистерезис | 5 % ... 15 % |
Воспроизводимость | ≤ 2 % 4) |
Отклонение температуры (от Sr) | ± 10 % |
ЭМС | Согласно EN 60947-5-2 |
Постоянный ток Ia | ≤ 200 mA |
Защита от короткого замыкания | ✔ |
Защита от инверсии полярности | ✔ |
Подавление импульса включения | ✔ |
Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
Диапазон температур при работе | –25 °C ... +75 °C |
Материал корпуса | Пластик, VISTAL® |
Материал, активная поверхность | Пластик, VISTAL® |
Макс. момент затяжки | ≤ 1,5 Nm |
№ файла UL | NRKH.E348498 |
- Коэффициенты редукции
Примечание | Значения являются ориентировочными и могут изменяться |
Нержавеющая сталь (V2A) | Ок. 0,7 |
Алюминий (Al) | Ок. 0,3 |
Медь (Cu) | Ок. 0,2 |
Латунь (Ms) | Ок. 0,3 |
- Указания по установке
Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
A | 0 mm |
B | 10 mm |
C | 8 mm |
D | 6 mm |
E | 0 mm |
F | 16 mm |
G | 0 mm |
- Классификации
ECl@ss 5.0 | 27270101 |
ECl@ss 5.1.4 | 27270101 |
ECl@ss 6.0 | 27270101 |
ECl@ss 6.2 | 27270101 |
ECl@ss 7.0 | 27270101 |
ECl@ss 8.0 | 27270101 |
ECl@ss 8.1 | 27270101 |
ECl@ss 9.0 | 27270101 |
ETIM 5.0 | EC002714 |
ETIM 6.0 | EC002714 |
UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

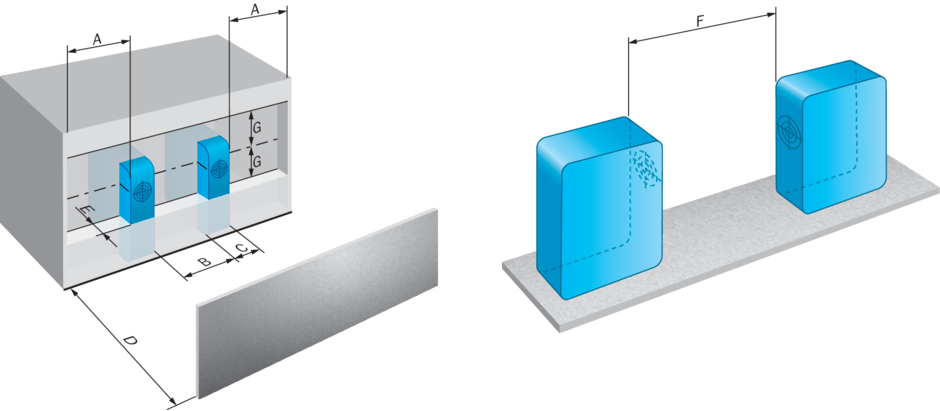

Указания по установке

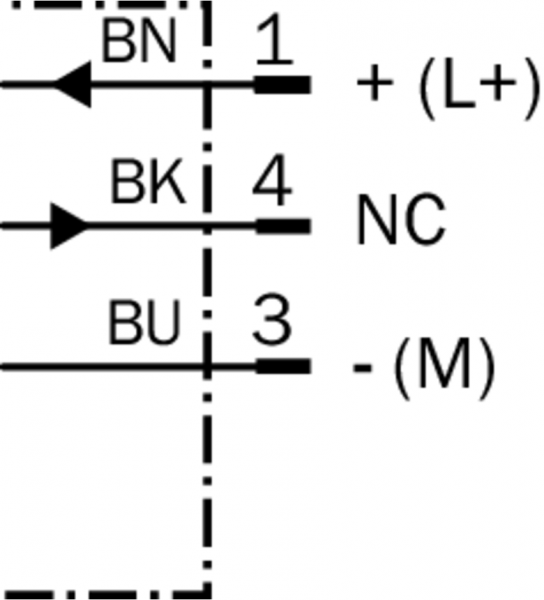

Схема соединений cd-004

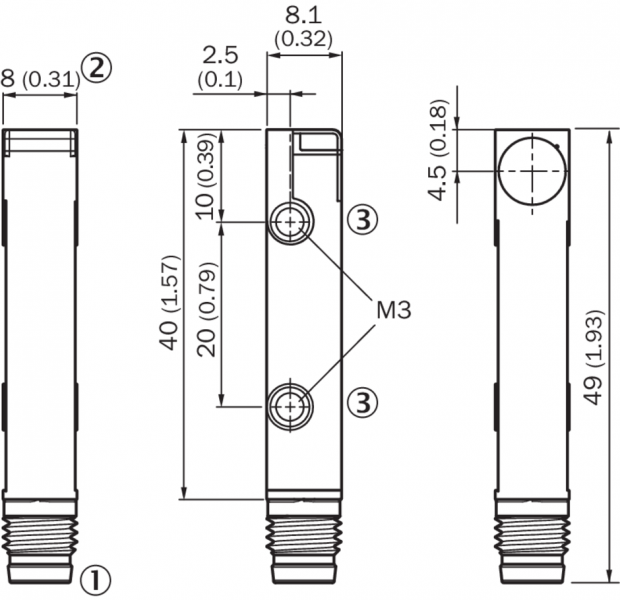

Габаритный чертеж IQ08, штекер
