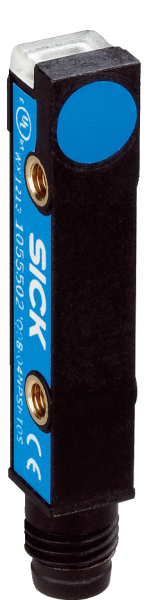

• Характеристики

  Тип корпуса	Прямоугольный
  Размеры (Ш x В x Г)	8 mm x 40 mm x 8 mm
  Расстояние срабатывания Sn	2 mm
  Расстояние срабатывания обеспечено Sa	1,62 mm
  Монтаж	Вровень
  Частота переключения	2.000 Hz
  Тип подключения	Кабель с разъемом M8, 3-конт., 100 mm
  Переключающий выход	PNP
  Функция выхода	Нормально закрытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Тип защиты	IP67, IP68 1)

  • 1) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 % 1)
  Падение напряжения	≤ 2 V 2)
  Потребление тока	≤ 10 mA 3)
  Задержка готовности	≤ 100 ms
  Гистерезис	5 % ... 15 %
  Воспроизводимость	≤ 2 % 4)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA
  Материал кабеля	PVC
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–25 °C ... +75 °C
  Материал корпуса	Пластик, VISTAL®
  Материал, активная поверхность	Пластик, VISTAL®
  Макс. момент затяжки	≤ 1,5 Nm
  № файла UL	NRKH.E348498

  • 1) От UV.
  • 2) При Ia max.
  • 3) Без нагрузки.
  • 4) Ub и Ta постоянны.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Нержавеющая сталь (V2A)	Ок. 0,7
  Алюминий (Al)	Ок. 0,3
  Медь (Cu)	Ок. 0,2
  Латунь (Ms)	Ок. 0,3

• Указания по установке

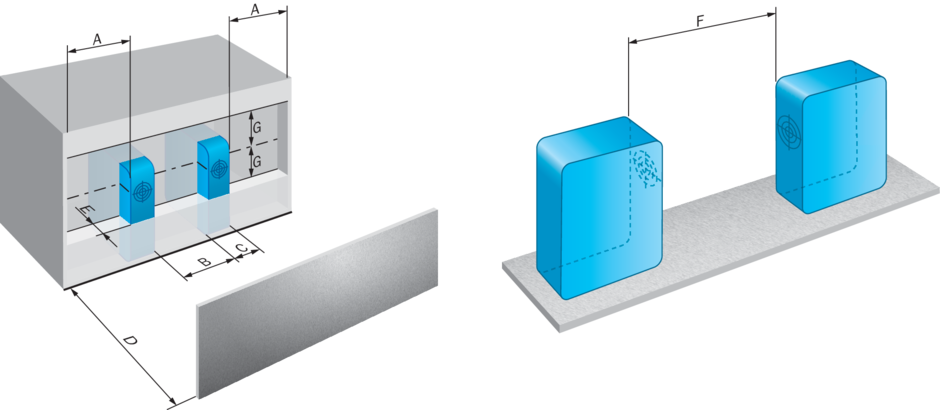

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	0 mm
  B	10 mm
  C	8 mm
  D	6 mm
  E	0 mm
  F	16 mm
  G	0 mm

• Классификации

  ECl@ss 5.0	27270101
  ECl@ss 5.1.4	27270101
  ECl@ss 6.0	27270101
  ECl@ss 6.2	27270101
  ECl@ss 7.0	27270101
  ECl@ss 8.0	27270101
  ECl@ss 8.1	27270101
  ECl@ss 9.0	27270101
  ETIM 5.0	EC002714
  ETIM 6.0	EC002714
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

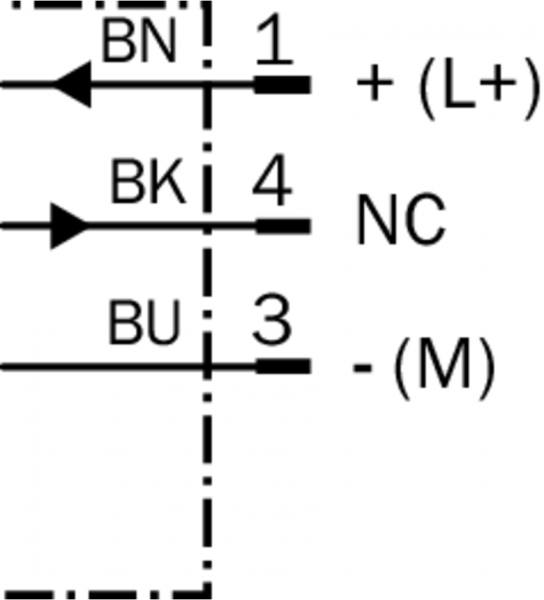

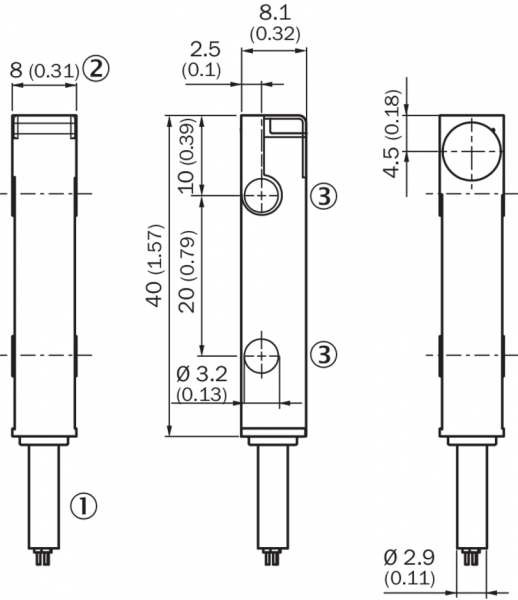

Указания по установке Схема соединений cd-004 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
