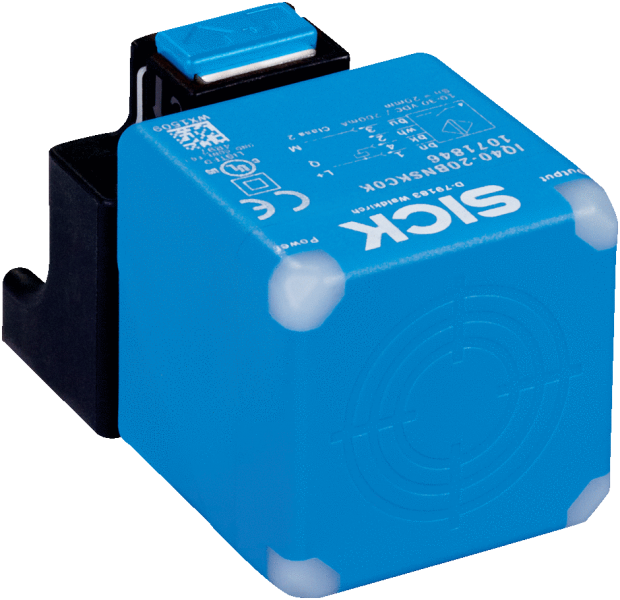

- Характеристики
| Тип корпуса | Прямоугольный |
| Конструкция корпуса | Короткий корпус |
| Размеры (Ш x В x Г) | 40 mm x 40 mm x 66 mm |
| Расстояние срабатывания Sn | 40 mm |
| Расстояние срабатывания обеспечено Sa | 32,4 mm |
| Монтаж | С выступающей частью |
| Частота переключения | 100 Hz |
| Тип подключения | Разъем M12, 4-конт. |
| Переключающий выход | NPN |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 3-проводный |
| Тип защиты | IP67, IP68, IP69K |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 Vss 1) |
| Падение напряжения | ≤ 2 V |
| Потребление тока | ≤ 20 mA 2) |
| Задержка готовности | ≤ 50 ms |
| Гистерезис | 3 % ... 15 % 3) |
| Воспроизводимость | ≤ 6 % |
| Отклонение температуры (от Sr) | ± 10 % |
| Постоянный ток Ia | ≤ 200 mA |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Диапазон температур при работе | –25 °C ... +85 °C |
| Диапазон температур при хранении | –40 °C ... +85 °C |
| Материал корпуса | Пластик, PA 66 |
| Материал, активная поверхность | Пластик, PA 66 |
| Макс. момент затяжки | 1,8 Nm |
| Класс защиты | II 4) |
| № файла UL | E348498 |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Нержавеющая сталь (V2A) | Ок. 0,8 |
| Алюминий (Al) | Ок. 0,34 |
| Медь (Cu) | Ок. 0,27 |
| Латунь (Ms) | Ок. 0,38 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| A | 42 mm |
| B | 100 mm |
| C | 40 mm |
| D | 120 mm |
| E | 40 mm |
| F | 150 mm |
- Классификации
| ECl@ss 5.0 | 27270101 |
| ECl@ss 5.1.4 | 27270101 |
| ECl@ss 6.0 | 27270101 |
| ECl@ss 6.2 | 27270101 |
| ECl@ss 7.0 | 27270101 |
| ECl@ss 8.0 | 27270101 |
| ECl@ss 8.1 | 27270101 |
| ECl@ss 9.0 | 27270101 |
| ETIM 5.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

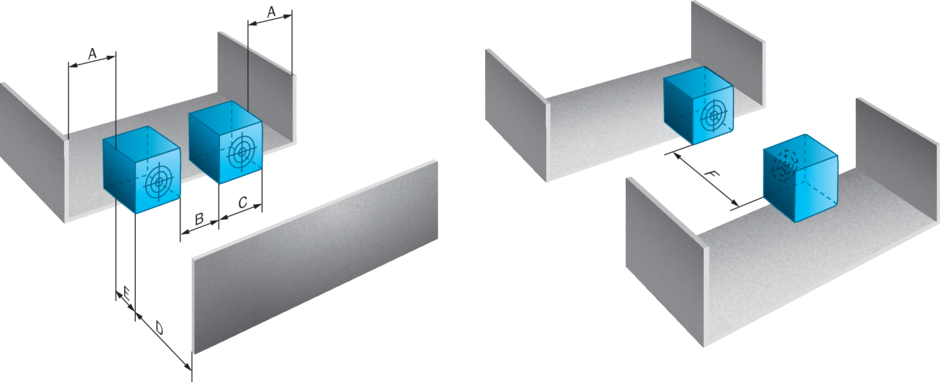

Указания по установке

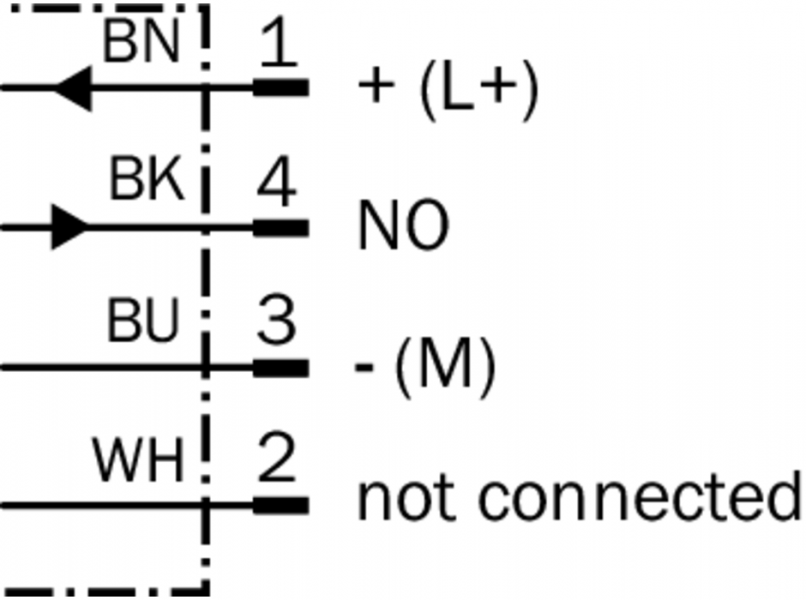

Схема соединений cd-011

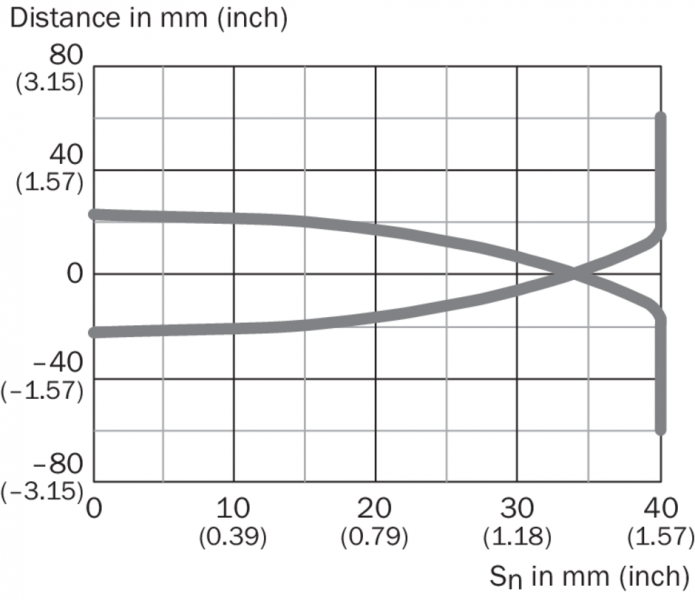

Характеристика IQ40-40Nxxxxx

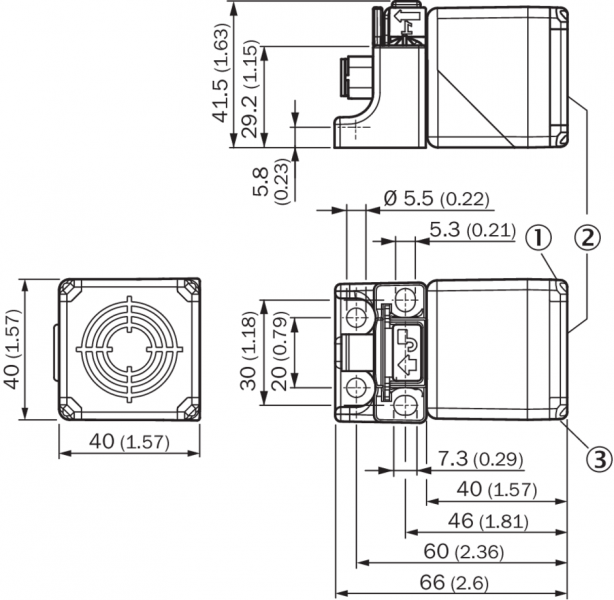

Габаритный чертеж IQG короткий вариант
