• Производительность

  Дальность передачи	0,2 m ... 200 m
  Источник света	Светодиодный, инфракрасный (880 нм)
  Тип. размер светового пятна (расстояние)	1,75 m (на расст. 100 м)
  Угол раскрытия	Ca. ± 0,5°

• Интерфейсы

  Тип выходного сигнала	0 В ... 2 В: бесперебойная работа UV –2 В: ограниченный функциональный резерв
  Дискретный вход	0 В ... 2 В: передатчик деактивирован

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V
  Материал корпуса	Металл
  Вид подключения	Зажимы
  Вес	Ок. 1,2 kg
  Потребление тока	≤ 0,2 A
  Частота	F1 1)
  Тип защиты	IP65
  Класс защиты	I

  • 1) Для создания канала передачи данных требуется пара устройств с окончаниями номеров -...1 и -...2.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2, EN 61000-6-4 1)
  Температура окружающей среды	Хранение: –30 °C ... +70 °C
  Рабочий диапазон температур	–5 °C ... +50 °C
  Макс. отн. влажность воздуха (без образования конденсата)	90 %, без образования конденсата

  • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.

• Классификации

  ECl@ss 5.0	19039001
  ECl@ss 5.1.4	19039001
  ECl@ss 6.0	19179090
  ECl@ss 6.2	19179090
  ECl@ss 7.0	19179090
  ECl@ss 8.0	19179090
  ECl@ss 8.1	19179090
  ECl@ss 9.0	19179090
  ETIM 5.0	EC000515
  ETIM 6.0	EC000515
  UNSPSC 16.0901	43201404

Показать всё Скрыть всё

Технические чертежи

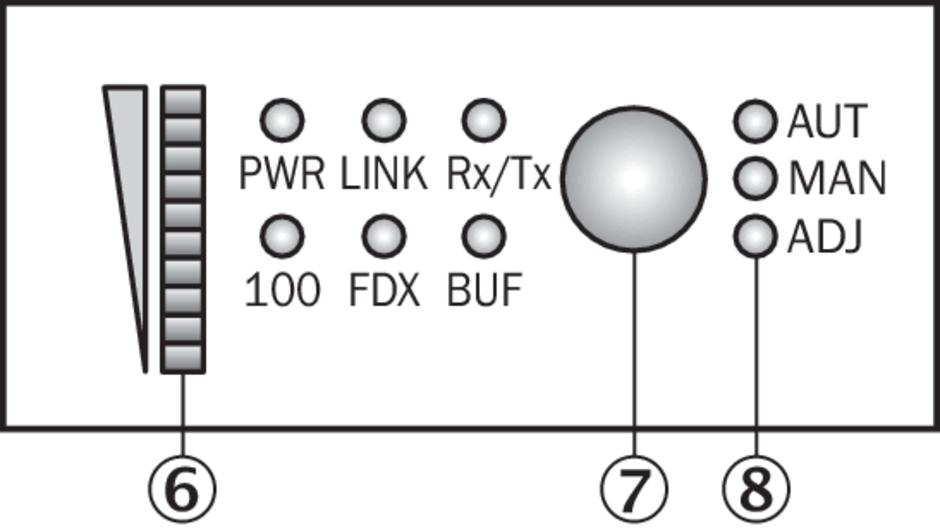

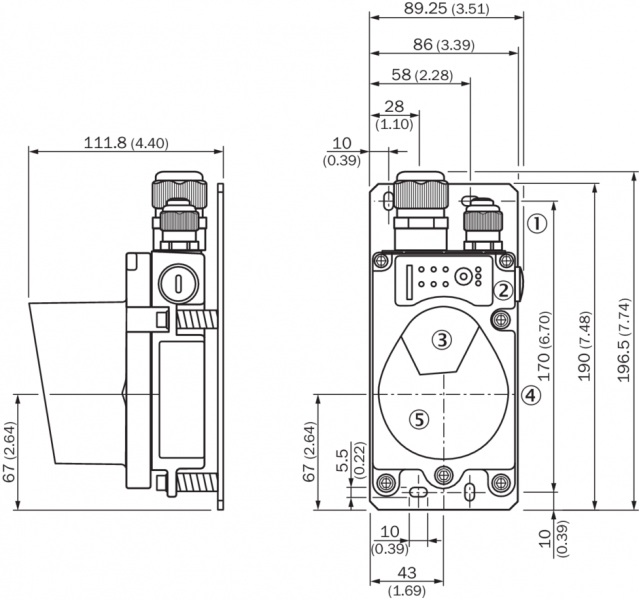

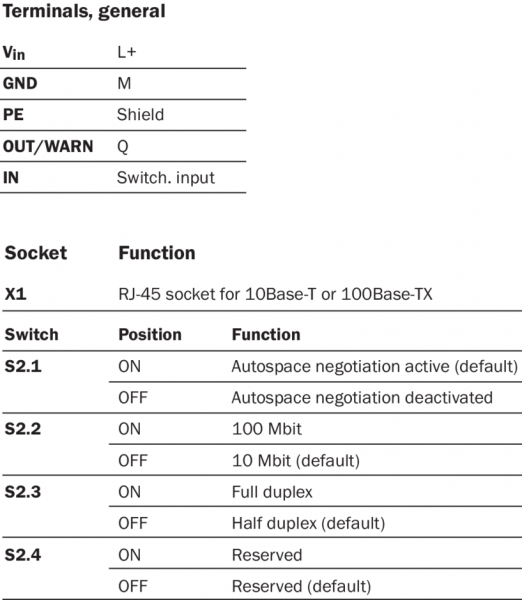

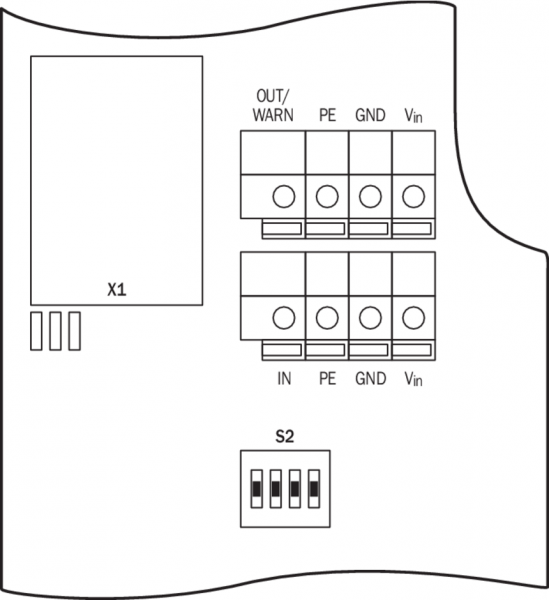

Габаритный чертеж ISD300 Ethernet Тип подключения ISD300 Ethernet Схема соединений Варианты настройки ISD300 Ethernet Вид: Галерея Список Показать всё Скрыть всё
