• Производительность

  Дальность передачи	0,2 m ... 180 m
  Источник света	СИД, инфракрасный (880 nm)
  Тип. размер светового пятна (расстояние)	1,75 m (на расст. 100 м)
  Угол раскрытия	Ca. ± 0,5°
  Обогрев	✔

• Интерфейсы

  Ethernet ✔ Примечание Внутренний буфер 8 КБ Скорость передачи данных 3 Mbit/s
  Переключающий выход	HIGH: Uv – 3 В, LOW: < 2 В
  Дискретный вход	Uv: передатчик деактивирован
  Задержка сигнала	≤ 350 µs, + количество байтов x 8 / 3 мбит/с 1)

  • 1) 1 мкс + 2 Тбит для PROFIBUS.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V
  Потребляемая мощность	≤ 25 W 1) 2)
  Материал корпуса	Металл
  Тип подключения	Штекерный разъем, M12, 4-конт.
  Вес	Ок. 900 g
  Тип защиты	IP65
  Класс защиты	III

  • 1) Без нагрузки.
  • 2) При 24 В.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2, EN 61000-6-4 1)
  Рабочий диапазон температур	–40 °C ... +55 °C, Работа с нагревателем –40 °C ... +75 °C, Работа с охлаждающим корпусом
  Диапазон температур при хранении	–40 °C ... +75 °C
  Макс. отн. влажность воздуха (без образования конденсата)	90 %, без образования конденсата

  • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.

• Общие указания

  Примечание

  Для создания канала передачи данных требуется 2 устройства. Устройства идентичны друг другу и должны заказываться отдельно. Частоты F1 и F2 можно настраивать.

• Классификации

  ECl@ss 5.0	19039001
  ECl@ss 5.1.4	19039001
  ECl@ss 6.0	19179090
  ECl@ss 6.2	19179090
  ECl@ss 7.0	19179090
  ECl@ss 8.0	19179090
  ECl@ss 8.1	19179090
  ECl@ss 9.0	19179090
  ETIM 5.0	EC000515
  ETIM 6.0	EC000515
  UNSPSC 16.0901	43201404

Показать всё Скрыть всё

Технические чертежи

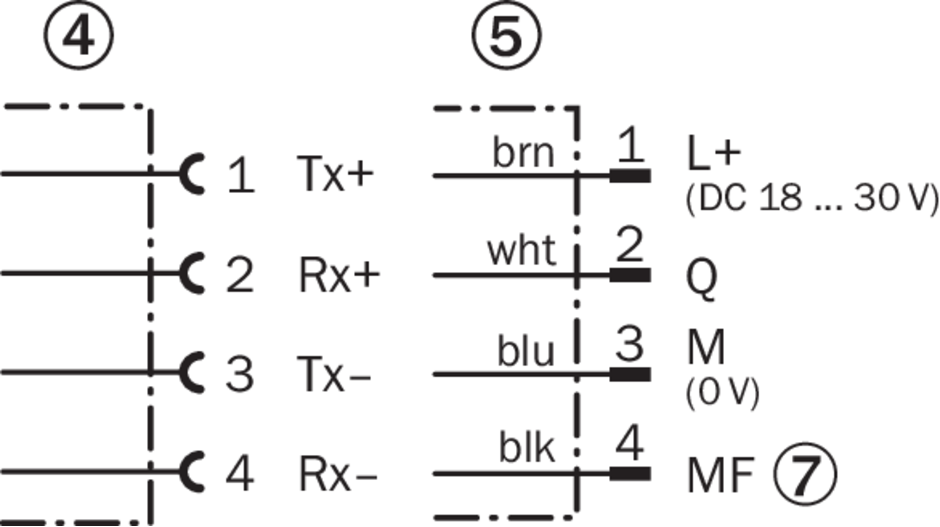

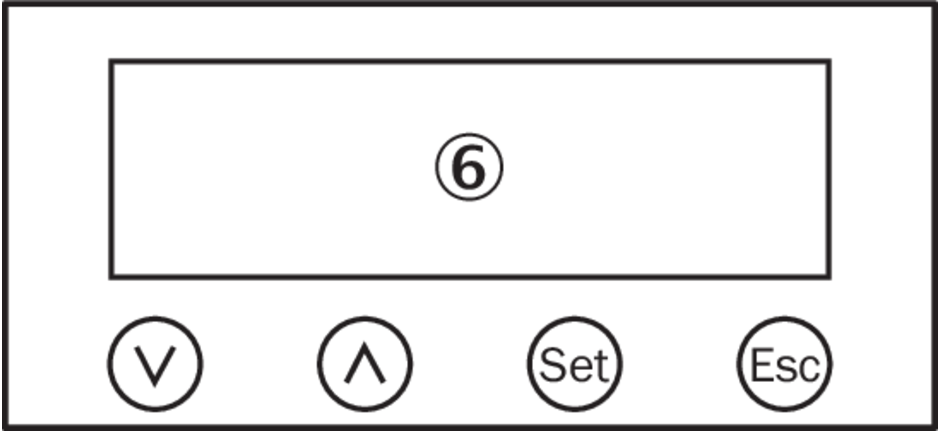

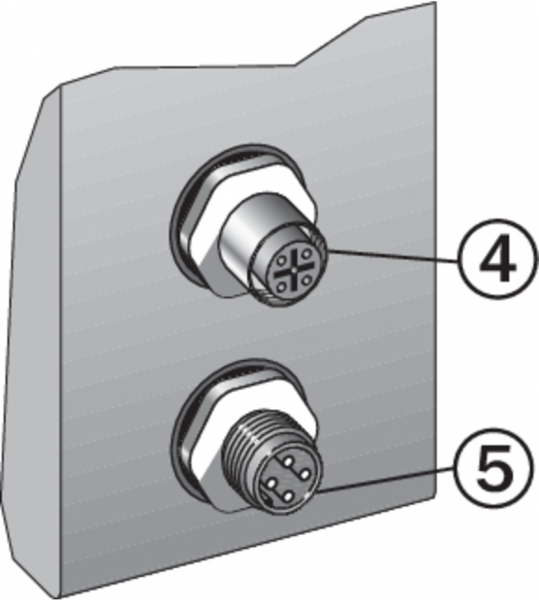

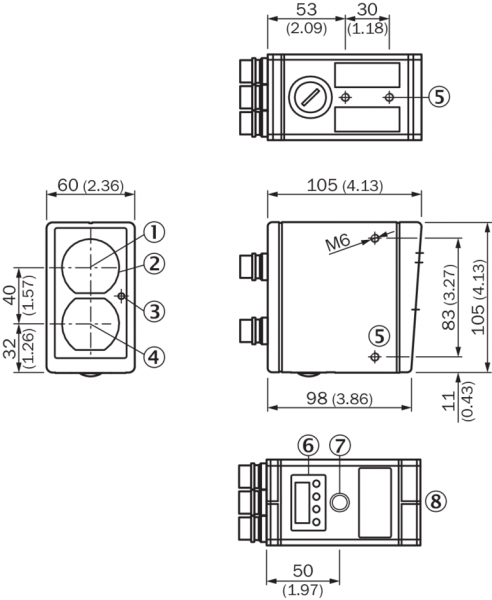

Габаритный чертеж Тип подключения ISD400 Ethernet Схема соединений Варианты настройки Вид: Галерея Список Показать всё Скрыть всё
