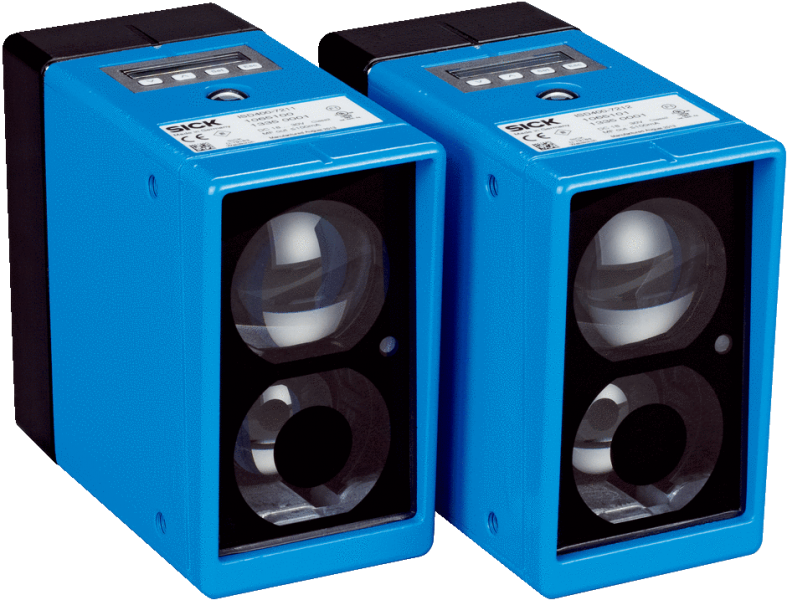

ISD400-7312

Код: 1071579
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Производительность
    Дальность передачи0,2 m ... 200 m
    Источник света

    Лазер, красный (660 nm)

    Лазер, инфракрасный (785 nm)

    Класс лазера1M (IEC 60825-1:2014, EN 60825-1:2014)
    Тип. размер светового пятна (расстояние)1,75 m (на расст. 100 м)
    Угол раскрытия

    1° (Передатчик)

    1,5° (Приемник)

  • Интерфейсы
    Ethernet✔
    Скорость передачи данных100 Mbit/s
    Переключающий выходHIGH: Uv – 3 В, LOW: < 2 В
    Дискретный входUv: передатчик деактивирован
  • Механика/электроника
    Напряжение питания UVПост. ток 18 V ... 30 V
    Потребляемая мощность≤ 3,6 W 1) 2)
    Материал корпусаAlSi12
    Тип подключения1 разъем Ethernet M12, 4-конт., D-кодир.1 штекер питания M12, 4-конт., A-кодир.
    ВесОк. 800 g
    ЧастотаF2
    Тип защитыIP65
    Класс защитыIII
    • 1) Без нагрузки.
    • 2) При 24 В.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)EN 61000-6-2, EN 61000-6-4 1)
    Рабочий диапазон температур

    –20 °C ... +55 °C

    –40 °C ... +75 °C, Работа с охлаждающим корпусом

    Диапазон температур при хранении–40 °C ... +75 °C
    Макс. отн. влажность воздуха (без образования конденсата)90 %, без образования конденсата
    • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.
  • Общие указания
    ПримечаниеДля создания канала передачи данных требуется пара устройств, одно из которых имеет частоту F1 (ISD400-7xx1), а второе частоту F2 (ISD400-7xx2). Передача без жесткой привязки к протоколу позволяет использовать самые разные протоколы технологии Ethernet (PROFINET, PROFIsafe, EtherNet/IP, EtherCAT, TCP/IP и др.).
  • Классификации
    ECl@ss 5.019039001
    ECl@ss 5.1.419039001
    ECl@ss 6.019179090
    ECl@ss 6.219179090
    ECl@ss 7.019179090
    ECl@ss 8.019179090
    ECl@ss 8.119179090
    ECl@ss 9.019179090
    ETIM 5.0EC000515
    ETIM 6.0EC000515
    UNSPSC 16.090143201404
Показать всё Скрыть всё

Технические чертежи

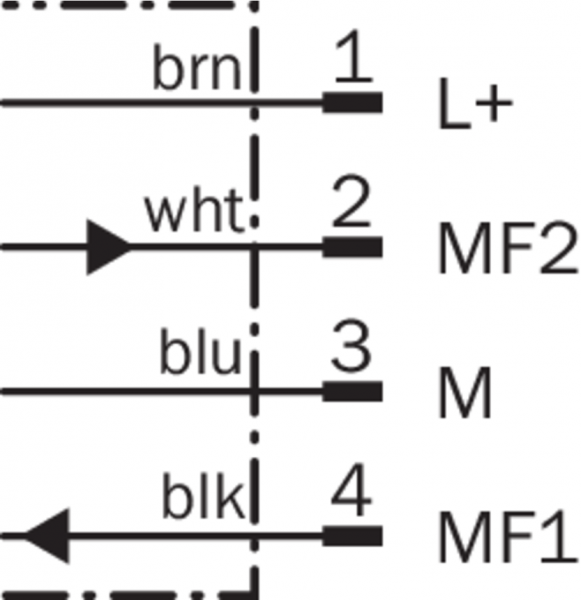

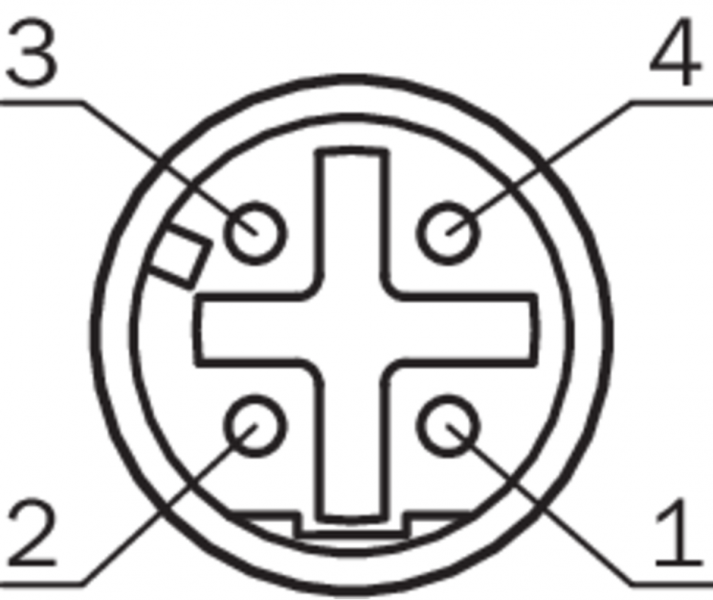

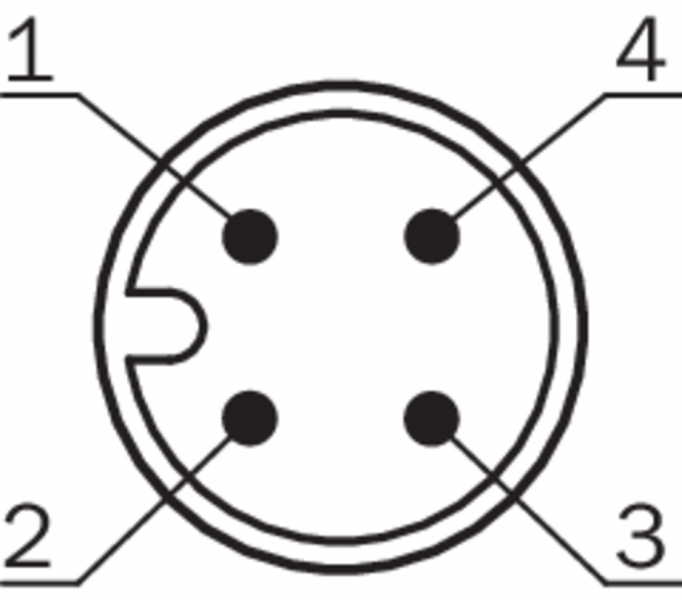

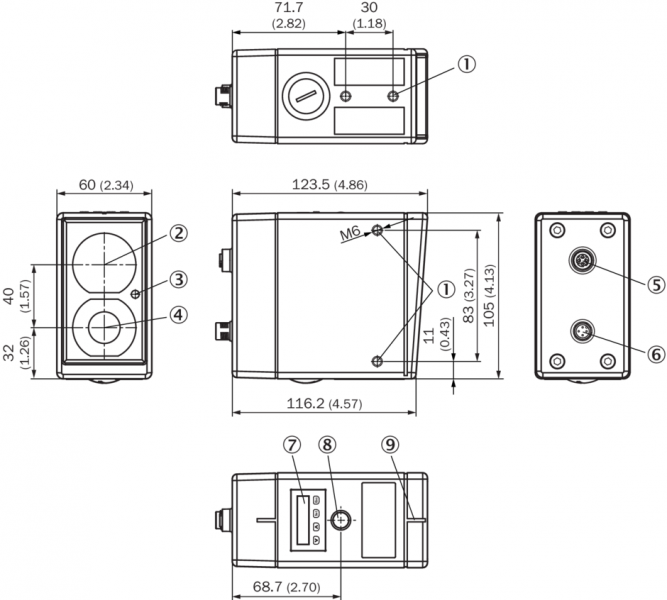

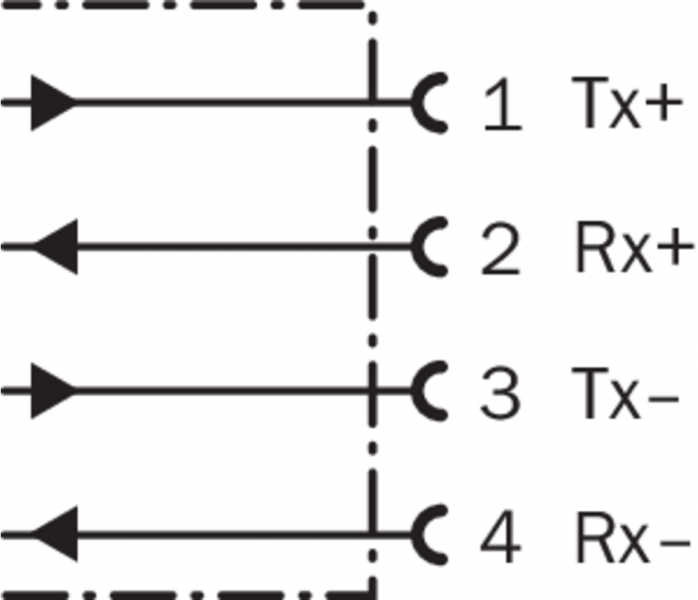

Габаритный чертеж тип подключения Ethernet тип подключения напряжение питания схема соединений, напряжение питания схема соединений Ethernet Варианты настройки Вид: Галерея Список Показать всё Скрыть всё
