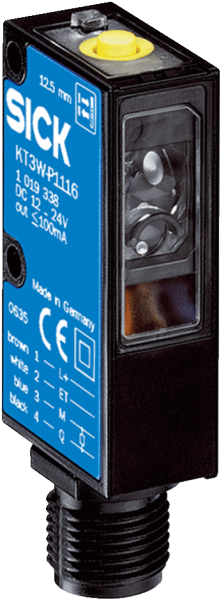

• Характеристики

  Размеры (Ш x В x Г)	12 mm x 40 mm x 22 mm
  Дистанция обнаружения	12,5 mm
  Допуск области сканирования	± 2 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, зеленый 1)
  Длина волны	520 nm
  Размер светового пятна	1,5 mm x 3,5 mm
  Положение светового пятна	Продольно 2)
  Настройка	Кнопка настройки
  Метод настройки	2-точечная настройка статическая

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) Относительно длинной стороны устройства.

• Механика/электроника

  Напряжение питания	12 V DC ... 24 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 35 mA 3)
  Частота переключения	10 kHz 4)
  Оценка	50 µs 5)
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
  Выходной ток Iмакс.	100 mA
  Вход, настройка (ET)	PNP Teach: U = 10 V ... < UV Run: U < 2 V
  Время накопления (ET)	25 мс, энергонезависимое сохранение

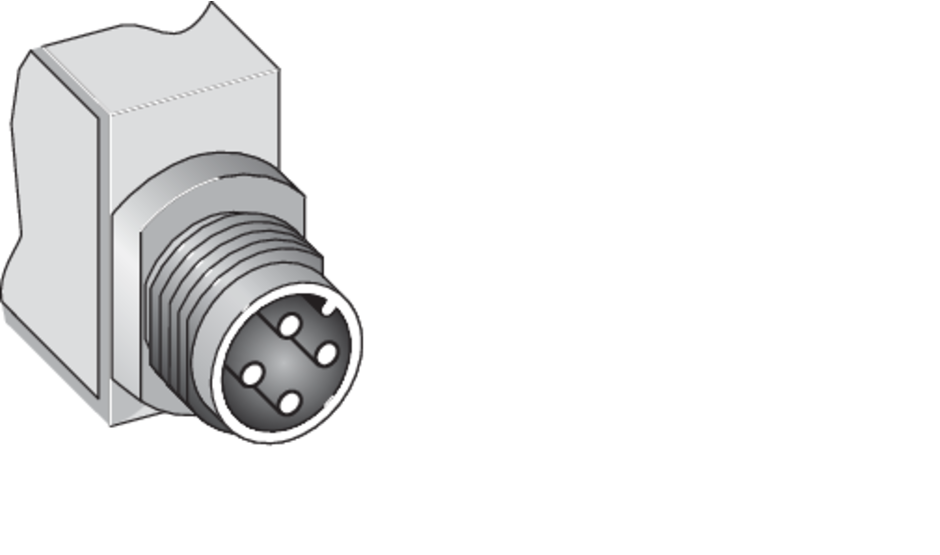

  Тип подключения	Разъем M12, 4-конт.
  Класс защиты	II 6)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	11 g
  Материал корпуса	ABS

  • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–20 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068
  № файла UL	NRKH.E181493 & NRKH7.E181493

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

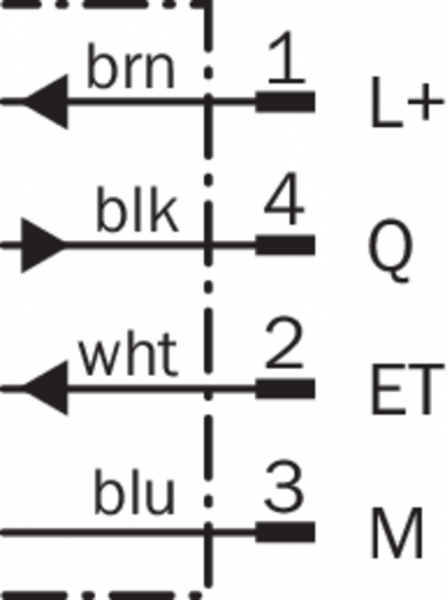

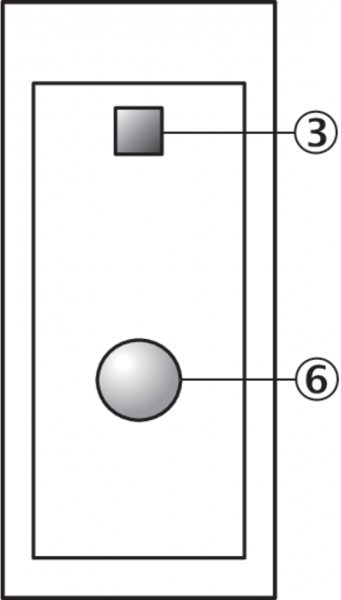

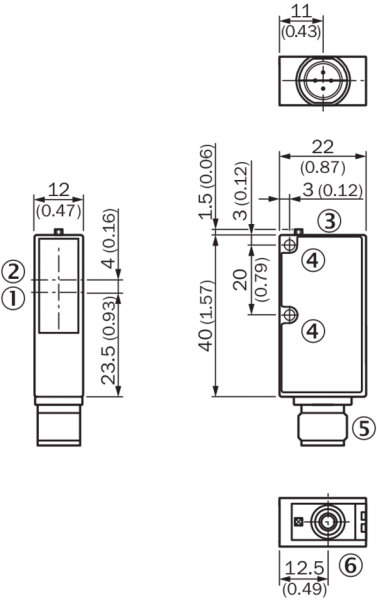

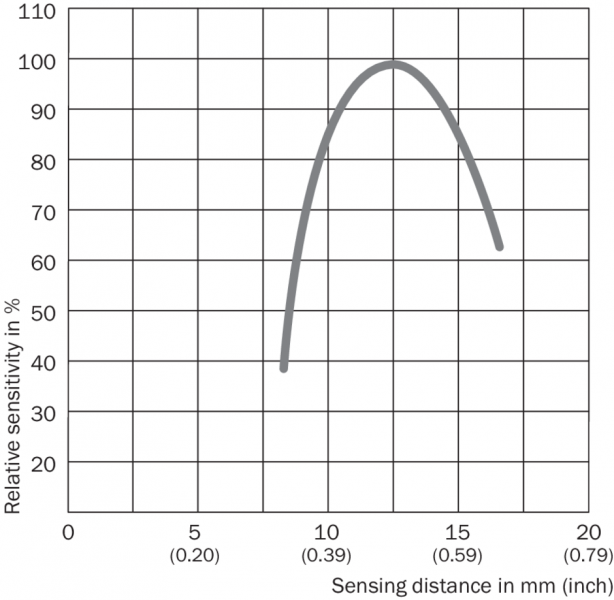

Габаритный чертеж Варианты настройки Тип подключения Схема соединений Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
