Показать всё Скрыть всё
- Характеристики
| Размеры (Ш x В x Г) | 30,4 mm x 53 mm x 80 mm |
| Дистанция обнаружения | 10 mm 1) |
| Допуск области сканирования | ± 3 mm |
| Форма корпуса (выход света) | Прямоугольный |
| Источник света | Светодиод, зеленый 2) |
| Длина волны | 520 nm |
| Источник света | Длинная и короткая стороны устройства, взаимозаменяемы |
| Размер светового пятна | 1,2 mm x 4,2 mm |
| Положение светового пятна | Продольно 3) |
| Настройка | Потенциометр |
| Функция выходного сигнала | СВЕТЛО/ТЕМНО |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Потребление тока | < 80 mA 3) |
| Частота переключения | 10 kHz 4) |
| Оценка | 50 µs 5) |
| Переключающий выход | NPN |
| Дискретный выход (напряжение) | NPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Выходной ток Iмакс. | 100 mA 6) |
| Тип подключения | Разъем M12, 4-конт. |
| Класс защиты | II 7) |
| Схемы защиты | Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех |
| Тип защиты | IP67 |
| Вес | 400 g |
| Материал корпуса | Цинк, литье под давлением |
- Данные окружающей среды
| Диапазон температур при работе | –10 °C ... +55 °C |
| Диапазон температур при хранении | –25 °C ... +75 °C |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
- Классификации
| ECl@ss 5.0 | 27270906 |
| ECl@ss 5.1.4 | 27270906 |
| ECl@ss 6.0 | 27270906 |
| ECl@ss 6.2 | 27270906 |
| ECl@ss 7.0 | 27270906 |
| ECl@ss 8.0 | 27270906 |
| ECl@ss 8.1 | 27270906 |
| ECl@ss 9.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

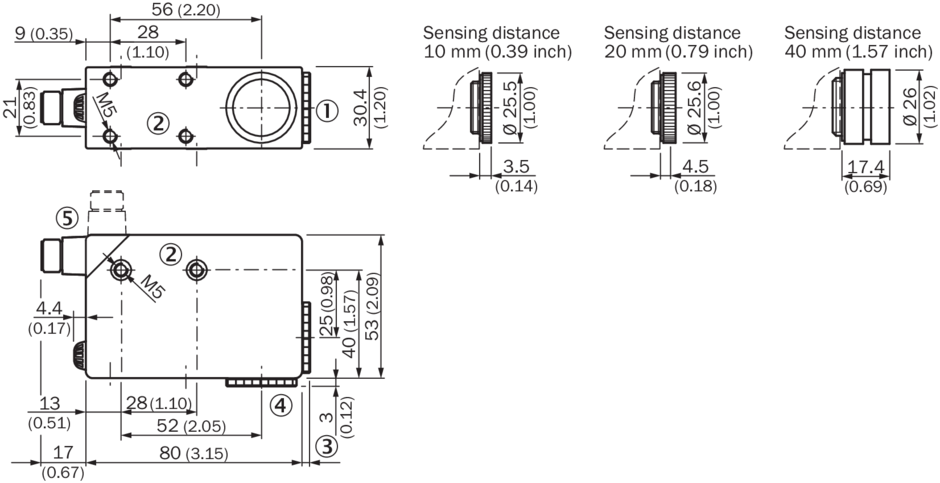

Габаритный чертеж KT5-2 Potentiometer

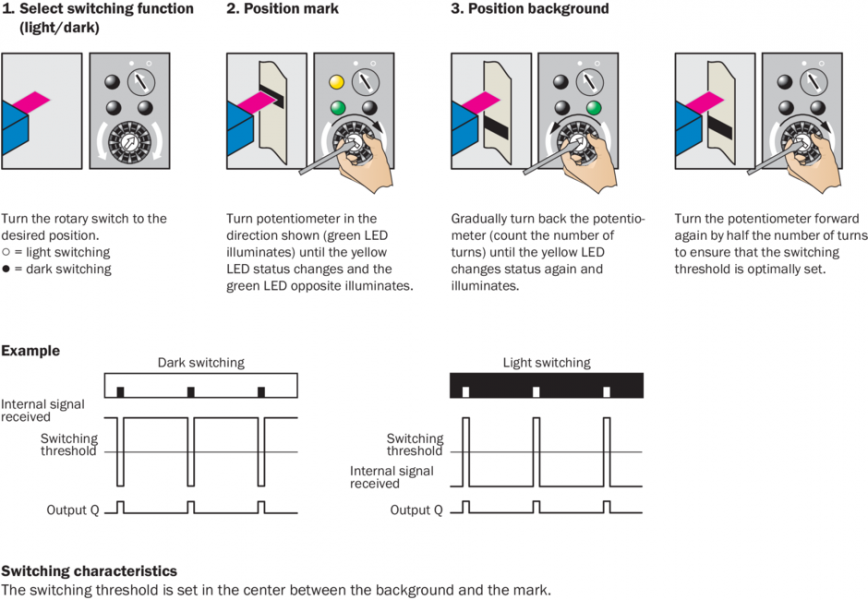

Варианты настройки KT5-2 Potentiometer

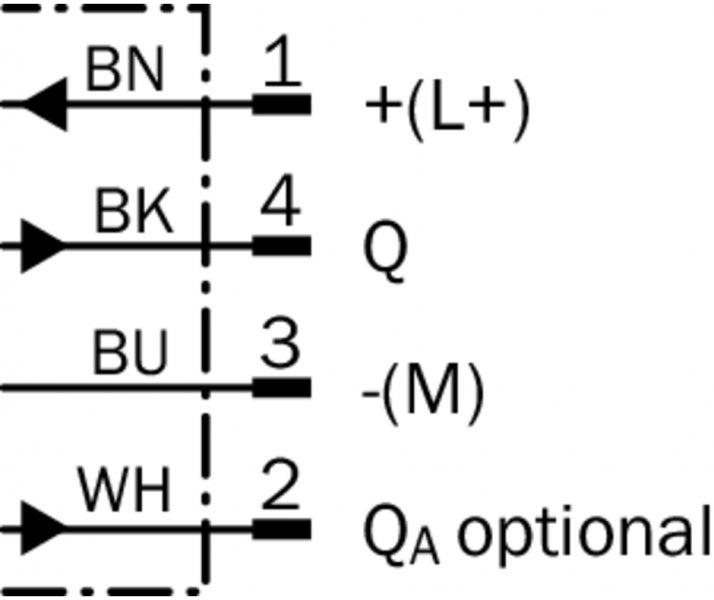

Схема соединений Cd-327

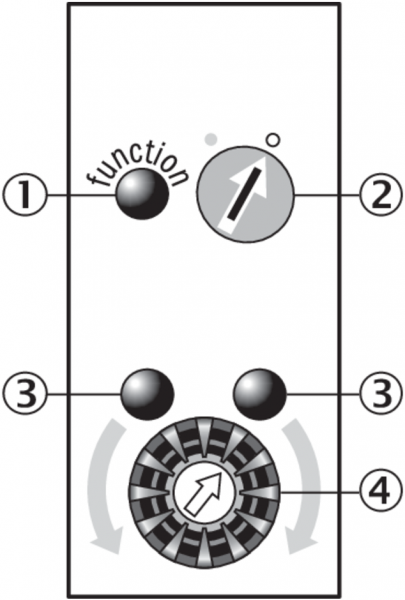

Концепция управления KT5-2 Potentiometer

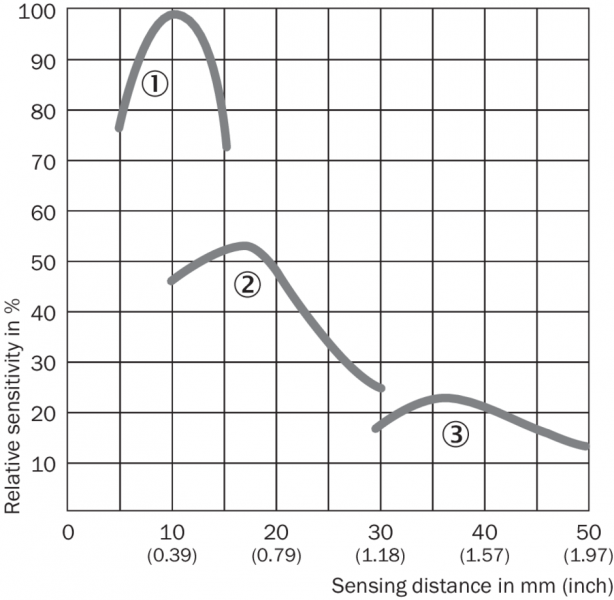

Дистанция обнаружения
