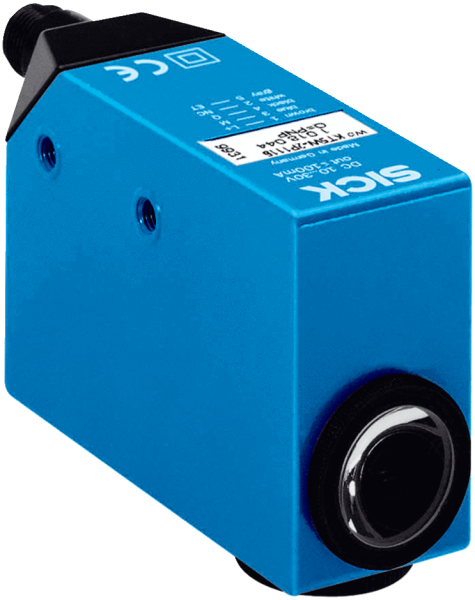

• Характеристики

  Размеры (Ш x В x Г)	30,4 mm x 53 mm x 80 mm
  Дистанция обнаружения	20 mm 1)
  Допуск области сканирования	± 3 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, RGB 2)
  Длина волны	470 nm, 525 nm, 640 nm
  Источник света	Длинная и короткая стороны устройства, взаимозаменяемы
  Размер светового пятна	1,5 mm x 5,5 mm
  Положение светового пятна	Продольно 3)
  Настройка	Кнопка настройки
  Метод настройки	2-точечная настройка статическая с точной ручной настройкой

  • 1) От передней кромки объектива.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 3) Относительно длинной стороны устройства.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 130 mA 3)
  Частота переключения	10 kHz 4)
  Оценка	50 µs 5)
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
  Выходной ток Iмакс.	100 mA 6)
  Вход, настройка (ET)	PNP Teach: U = 10 V ... < UV Run: U < 2 V
  Время накопления (ET)	25 мс, энергонезависимое сохранение
  Тип подключения	Разъем M12, 5-конт.
  Класс защиты	II 7)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	400 g
  Материал корпуса	Цинк, литье под давлением

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Защищено от короткого замыкания.
  • 7) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

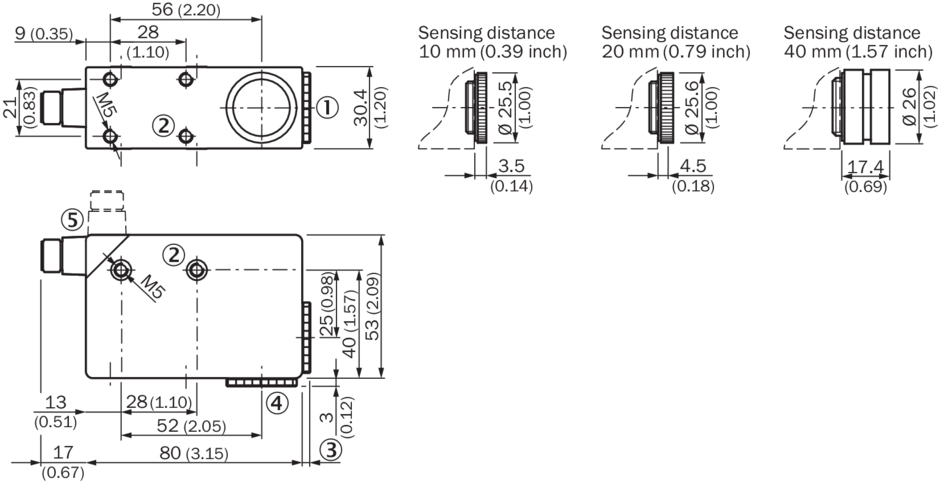

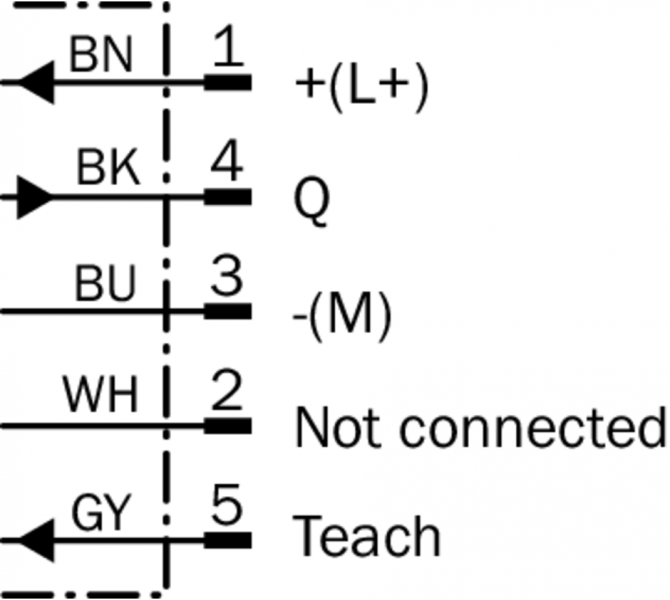

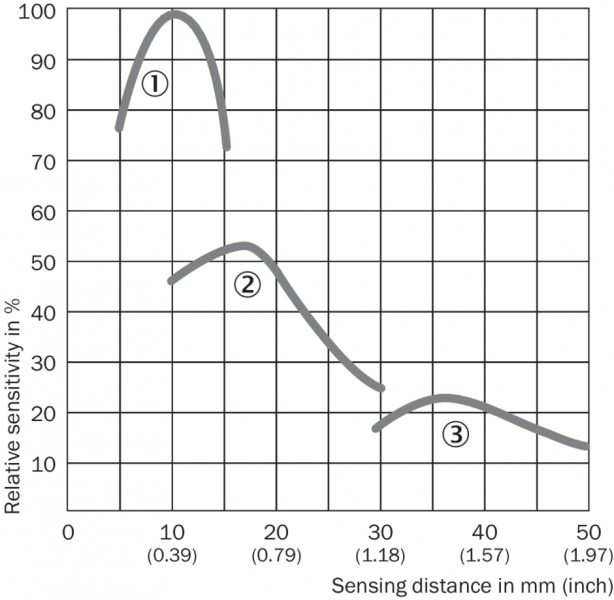

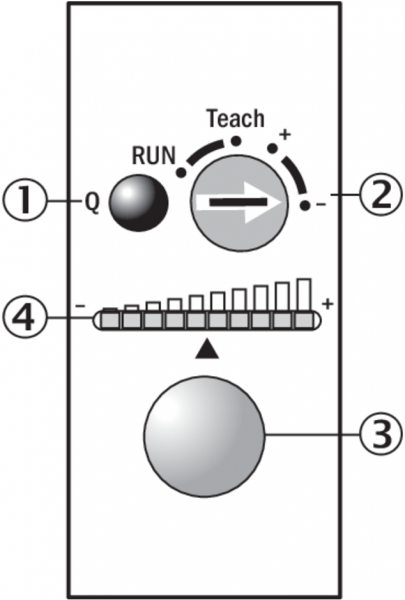

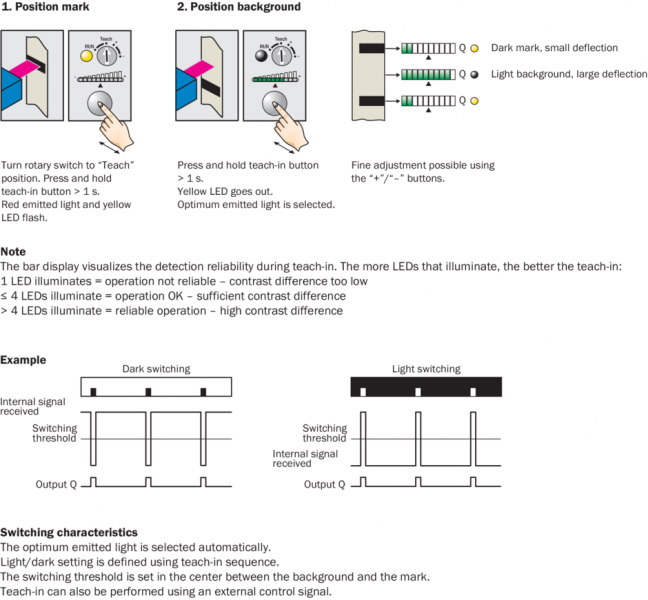

Габаритный чертеж KT5-2 Teach-in, KT5-2 Display Варианты настройки KT5-2 Display Схема соединений Cd-323 Концепция управления KT5-2 дисплей, статическое обучение Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
